本文探究了電火花成型床的加工沖模和模具加工實例。

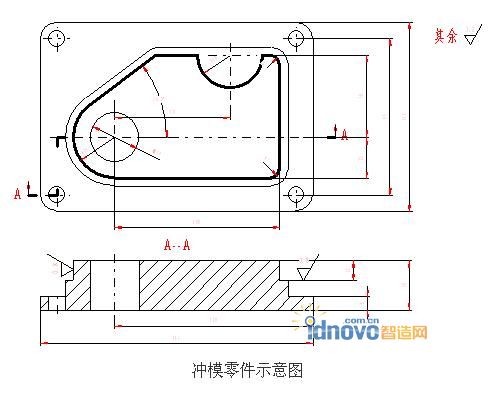

　　沖模零件如圖所示，其外形已加工，余量均為0.50mm，粗線為需要加工部位，要求編制其加工程序，工件的編程原點設在Ø30 mm孔的中心上方。

　　參考程序：

　　T84;打開液泵

　　G90;絕對坐標指令

　　G54;工件坐標系G54

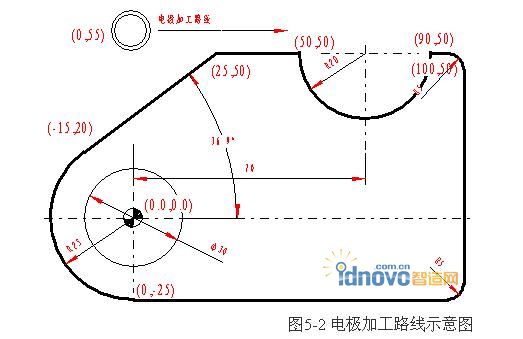

圖 電極加工路線示意圖

　　G00 X0.0 Y55.0;快速定位 X0.0 Y55.0

　　H097=5000;電極補償半徑值

　　G00 Z-12.0;快速定位Z-12.0

　　M98 P0107;調用子程序107

　　M98 P0106;調用子程序106

　　M98 P0105;調用子程序105

　　M98 P0104;調用子程序104

　　G00 Z5.0;快速定位Z5.0

　　G00 X0.0 Y0.0;返回工件零點

　　T85 M02;關閉液泵及程序結束

　　;

　　N0107;子程序107

　　C107 OBT000;執行條件號107

　　G32;指定抬刀方式為按加工路徑的反向進行

　　G00 X0.0 Y55.0;快速定位X0.0 Y55.0

　　G41 H000=0.40+ H097;電極左補償 5.4

　　G01 X25.0 Y50.0;加工

　　G01 X50.0 Y50.0;

　　G03 X90.0 Y50.0 I20.0 J0.0;

　　G01 X100.0 Y50.0 R5.0;

　　G01 X100.0 Y-25.0 R5.0;

　　G01 X0.0 Y-25.0;

　　G02 X-15.0 Y20.0 I0.0 J25.0;

　　G01 X25.0 Y50.0;

　　G40 G00 X0.0 Y55.0;取消電極補償及快速定位X0.0 Y55.0

　　M99;子程序結束

　　;

　　N0106;子程序106

　　C106 OBT000;執行條件號106

　　G32;指定抬刀方式為按加工路徑的反向進行

　　G00 X0.0 Y55.0;快速定位X0.0 Y55.0

　　G41 H000=0.20+ H097;電極左補償 5.2

　　G01 X25.0 Y50.0;加工

　　G01 X50.0 Y50.0;

　　G03 X90.0 Y50.0 I20.0 J0.0;

　　G01 X100.0 Y50.0 R5.0;

　　G01 X100.0 Y-25.0 R5.0;

　　G01 X0.0 Y-25.0;

　　G02 X-15.0 Y20.0 I0.0 J25.0;

　　G01 X25.0 Y50.0;

　　G40 G00 X0.0 Y55.0;取消電極補償及快速定位X0.0 Y55.0

　　M99;子程序結束

　　;

　　N0105;子程序105

　　C105 OBT000;執行條件號105

　　G32;指定抬刀方式為按加工路徑的反向進行

　　G00 X0.0 Y55.0;快速定位X0.0 Y55.0

　　G41 H000=0.10+ H097;電極左補償 5.1

　　G01 X25.0 Y50.0;加工

　　G01 X50.0 Y50.0;

　　G03 X90.0 Y50.0 I20.0 J0.0;

　　G01 X100.0 Y50.0 R5.0;

　　G01 X100.0 Y-25.0 R5.0;

　　G01 X0.0 Y-25.0;

　　G02 X-15.0 Y20.0 I0.0 J25.0;

　　G01 X25.0 Y50.0;

　　G40 G00 X0.0 Y55.0;取消電極補償及快速定位X0.0 Y55.0

　　M99;子程序結束

　　;

　　N0104;子程序104

　　C104 OBT000;執行條件號104

　　G32;指定抬刀方式為按加工路徑的反向進行

　　G00 X0.0 Y55.0;快速定位X0.0 Y55.0

　　G41 H000=0.05+ H097;電極左補償 5.1

　　G01 X25.0 Y50.0;加工

　　G01 X50.0 Y50.0;

　　G03 X90.0 Y50.0 I20.0 J0.0;

　　G01 X100.0 Y50.0 R5.0;

　　G01 X100.0 Y-25.0 R5.0;

　　G01 X0.0 Y-25.0;

　　G02 X-15.0 Y20.0 I0.0 J25.0;

　　G01 X25.0 Y50.0;

　　G40 G00 X0.0 Y55.0;取消電極補償及快速定位X0.0 Y55.0

　　M99;子程序結束
