本文介紹了數控銑床刀具刀柄及國家標準的相關內容。

　　1)刀具組成：

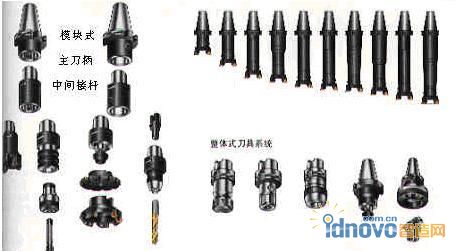

　　2)刀柄系統：如圖4.5所示

圖4.5 刀柄系統

　　①模塊式(組合式) 用途：

　　a、當產品變化時，刀體長度可根據零件尺寸要求靈活改變;

　　b、當多種機床要求刀具有不同的錐度型號和設計時;

　　c、零件復雜,需要大量刀具時;

　　d、可減少刀具庫存。

　?、谡w式(固定式)用途:

　　a、用于加工的零件不會改變的專用機床上;

　　b、用于在大多數刀具裝配中裝夾不改變的刀柄，如測量長度固定的面銑刀心軸和立銑刀刀柄。

　　3)我國新標準

　?、贅?biāo)準說明：

　　a、GB10944《自動換刀機床用7:24圓錐工具柄部40、45和50號圓錐柄》

　　b、GB10945《自動換刀機床7:24圓錐工具柄部40、45和50號圓錐柄用拉釘》

　　c、與ISO7388/1和ISO7388/2等效。

　?、谔攸c(diǎn)：刀柄與主軸孔的配合錐面一般采用7：24的錐柄，因?yàn)檫@種錐柄不自鎖，換刀方便，與直柄相比有較高的定心精度和剛度。

　?、圻B接：刀柄通過拉釘固定在主軸上

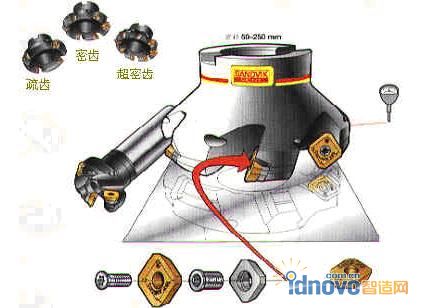

圖4.6 面銑刀

　?、艿毒叻N類很多，刀具錐柄與拉釘?shù)慕Y(jié)構和尺寸均已標準化和系列化。

　?、菰谖覈?guó)應用最為廣泛的是BT40和BT50系列刀柄和拉釘，各部分的尺寸如圖4.7所示。

圖4.7 BT40和BT50系列刀柄和拉釘各部分尺寸
