有些用戶在使用定制標題欄時會詢問如何使圖框左上角的圖樣代號欄與標題欄的圖紙編號相關聯，在定義標題欄的時候無法進行定義。實際上，這個位置的定義是在定義圖框時定義的。具體操作步驟如下：

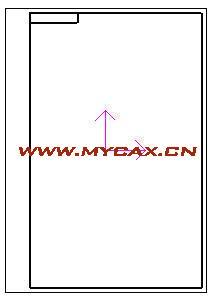

打開電子圖板繪制一個自定尺寸的圖框，在圖框的左上方繪制圖樣代號框：

選擇“幅面”菜單下的“定義圖框”項，系統提示“拾取添加：”，拾取剛才做好的圖型，點擊右鍵結束拾取，此時立即菜單出現選項“不帶圖樣代號圖框”，命令行提示“基準點：”，將立即菜單切換為“帶圖樣代號圖框”，然后鼠標左鍵在圖形上拾取圖框的基準點，此后，命令行提示變?yōu)?ldquo;請拾取圖樣代號框內環點”，按要求拾取圖形中圖樣代號框環內一點，系統彈出“存儲圖框文件”對話框，將圖框重新命名保存即可。

此時圖框內的圖樣代號與標題欄內的圖紙編號相關聯。
