1 前言

    隨著數控沖壓設備的發展，鈑金沖裁加工工藝向多元化方向發展。本文通過研究和分析傳統加工工藝和"數控沖剪復合機床"加工工藝的特點，提出了在鈑金沖裁加工工藝中應如何合理地利用設備，和數控沖剪復合機床在加工工藝方面的發展前景。
    數控沖剪復合機床是鈑金加工工藝的一個新的突破，在鈑金加工方面開創了一個嶄新的領域，特別適合中小批量生產和柔性加工。

    2 加工工藝的分析

    零件的加工方法有很多，依照現有的設備和加工能力選擇合理的加工工藝是完成零件加工的首要條件。
    例如電腦刺繡機面板零件如圖1所示:外形尺寸L*W（410mm*400mm）生產加工工藝是先下料，然后放到數控沖床上編程加工或者是利用數控沖床進行套裁。

    2.1 基于傳統的數控沖床沖壓的加工工藝

    傳統的工藝流程圖中，在工藝編制的時候有兩種不同的生產加工工藝:
    （1）先下料 ，后加工
    先用剪板機將板材按照零件外形尺寸下料，而后編輯數控程序進行加工，如圖2所示，將裁剪好尺寸的板材用數控沖床的夾鉗夾持進行加工，此種加工工藝在下料時要進行修邊，并要保證4邊的垂直度，按照理想狀態在一張1250*2500的板材上能加工18塊410mm*400mm的矩形板料，通常按照寬度小于5mm的板條為廢料，材料利用率小于9%，平均每個零件的下料按照30秒計算，耗時9分鐘，需要1個人工:將下料后的板材到數控沖床上加工，每個工件加工所需6種模具，共沖壓93次完成此工件的加工，加上裝夾和卸下工件的過程，每個工件完成耗時1分鐘，需要1個人工。

    （2） 沖壓套裁
    在整張板材上排料18個零件，用數控沖床中50*5的長方模具以切斷的方式把每個零件分開，同時還要預留微連接，防止零件脫落，保證板材的整體性，一次裝夾后完成，由于模具在切斷時每?jī)蓚€(gè)零件之間有5mm的間隙為長方模具的尺寸，材料利用率小于94%，工件加工所需7種模具，其中較第一種生產工藝增加了一套長方模具的使用，在這一次切斷零件之間連接的加工中長方模具沖壓了360次，共沖壓93*l8+360=2034次完成此1件的加工，整個過程耗時12 分鐘，需要1個人工，由于整張板只有微連接維持其板材的整體性，板材剛度變得非常低，加工零件的精度相對降低，在以Y方向迂回加工時，極有可能使得板料與機床的上下轉盤發生碰撞發生卷料或拉料故障，構成極不安全的隱患，所以在加工切斷零件時不宜高速。對于數控沖床加工后的零件還被微連接連在一起，要將微連接打斷取下零件，并將零件微連接處毛刺磨掉，需1個人工耗時6分鐘。

    2.2 基于數控沖剪復合機床的加工工藝

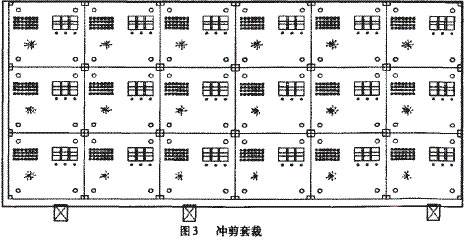

    在利用數控沖剪復合機床加工此零件時采用了先沖壓后剪切的工藝方式，完全不同于數控沖床的加工工藝，整張板材在加工過程編程加工一次完成，省去了下料的工藝過程，經過剪切套裁從而節省了材料。如圖3所示18個零件緊密的排列在整張板材上，用直角剪將各個零件從整張板上剪切脫離。#p#分頁標題#e#

    （1）一次裝夾后，數控沖床以6套模具1674次沖壓，耗時7分鐘完成數控沖床的沖壓任務。
    （2）經過一次二次定位，轉入數控直角剪工作狀態，先對遠離夾鉗側的長邊進行修邊，直角剪全剪3刀裁去寬5mm、長2400mm的板料.對短邊進行修邊，直角剪全剪1刀裁去寬5mm、長1235mm的板料;隨后全剪遠離夾鉗側為第一行，右側為第一塊，依次剪切18刀，將所有零件裁下。材料利用率99.4%，耗時2秒。
    （3）被裁剪后的修邊廢料和零件通過兩套分選皮帶分別進入不同的料箱，分選過程和裁減過程并行處理，邊裁減，邊分選，直角剪裁剪工作完成后順延5秒分選工作也就相繼完成，至此廢料落入第一通道料箱;18個工件加工完成，落入第二通道料箱。

    2.3 加工18件電腦刺繡機面板時.數控沖床和數控沖剪復合機使用情況的對比

    從對照表可以看出數控沖剪復合機床套裁加工工藝的優點:（1）材料利用率高。（2）工藝流程簡單，能一次編程完成加工。（3）一臺數控沖剪復合機床就能完成加工，集成化程度高，運輸環節少，總體故障率低;（4）工件精度高.斷面質量好。（5）勞動強度小;（6）加工周期短。其缺點是數控沖床和數控直角剪不能并行工作。

    3 結語

    數控沖剪復合機床的使用大大簡化了生產工藝，提高了生產效率。板材沖孔、成型及剪切過程一次完成，由原材料直接生成工件，替代了傳統的沖剪分離加工工序，減少加工時間約60%以上，節省材料達6%-10%，極大地提高了材料的利用率，加工效率.降低了生產成本，是鈑金加工行業的一顆新星，并幾預留了可與倉庫、自動上料機械手和堆垛等裝置配套的接口，進一步拓展自動化程度構成數控沖剪板材柔性加工生產線。這將是以后高集成化設備發展的趨勢。
