如果不想綁定整個外部參照?qǐng)D形，而僅僅想綁定外部參照中的命名對象，則可使用“xbind”命令來實現，該命令的調用方式為：

　　工具欄：“Reference(參照)”→菜單：【Modify(修改)】→【Object(對象)】→【ExternalReference(外部參照)】→【Bind…(綁定)】

　　命令提到示行：xbind(或別名xb)

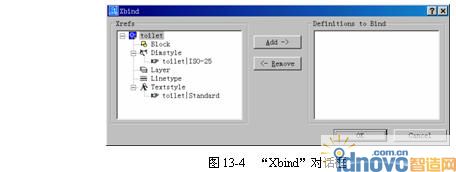

　　調用該命令后，系統彈出“Xbind(外部參照綁定)”對話框，如圖13-4所示。

　　在該對話框中的“Xrefs(外部參照)”列表中，顯示了當前圖形中附著的所有外部參照文件，以及每個文件中所有的命名對象。用戶可從列表中選擇需要綁定的對象，并單擊Add->按鈕將其添加到“DefinitionstoBind(綁定定義)”列表中。用戶也可以使用<-Remove按鈕來完成相反的操作。

　　完成以上操作后，單擊“確定”按鈕，將所選項綁定到當前圖形中。

　　說明“sbind”命令具有命令行形式“-xbind”。

　　外部參照的顯示

　　對于已附著到圖形中的外部參照或插入的塊，用戶可定義其剪裁邊界。外部參照或塊在剪裁邊界內的部分可見，而邊界之外的部分則不可見。設置裁剪邊界命令的調用方式為：

　　工具欄：“Reference參照”→菜單：【Modify(修改)】→【Clip(裁剪)】→【Xref(外部參照)】

　　快捷菜單：選定外部參照后單擊右鍵，選擇“XrefClip…(外部參照剪裁)”

　　命令行：xclip(或別名xc)

　　調用該命令后，系統將提示用戶選擇對象，并給出如下選項：

　　Selectobjects:

　　Enterclippingoption

　　[ON/OFF/Clipdepth/Delete/generatePolyline/Newboundary]:

　　各選項含義如下：

　　(1)“ON(開)”：使用裁剪邊界控制圖形顯示;

　　(2)“OFF(關)”：不使用裁剪邊界控制圖形顯示;

　　(3)“Clipdepth(剪裁深度)”：設置前向剪裁平面及后向剪裁平面。

　　(4)“Delete(刪除)”：刪除選定的剪裁邊界。

　　(5)“generatePolyline(生成多段線)”：創建一條與剪裁邊界重合的多段線。

　　(6)“Newboundary(新建邊界)”：定義裁剪邊界，系統進一步提示如下：

　　Specifyclippingboundary:

　　[Selectpolyline/Polygonal/Rectangular]:

　　其中：

　　?“Selectpolyline(選擇多段線)”選項用于指定一條多段線來定義邊界。

　　?“Polygonal(多邊形)”選項通過指定多邊形的頂點來定義多邊形邊界。

　　?“Rectangular(矩形)”選項通過指定矩形的對角點來定義矩形邊界。

　　注意剪裁只適用于外部參照的引用，而不是外部參照定義本身。參照幾何圖形本身并沒有改變，只是編輯了其顯示。經過剪裁的外部參照或塊可以象未剪裁過一樣進行編輯、移動或復制。邊界將與參照一起移動。

　　裁剪邊框的顯示

　　用戶可以通過系統變量XCLIPFRAME來控制剪裁邊界邊框的顯示狀態，方式如下：

　　工具欄：“Reference(參照)”→菜單：【Modify(修改)】→【Object(對象)】→【ExternalReference(外部參照)】→【Frame(邊框)】

　　命令行：xclipframe

　　如果該系統變量設置為1，則顯示剪裁邊界的邊框;系統變量設置為0，則不顯示。

　　說明“xclipframe”命令可透明地使用。
