在使用超級填充前首先要確認你的ACAD已經安裝了快捷工具

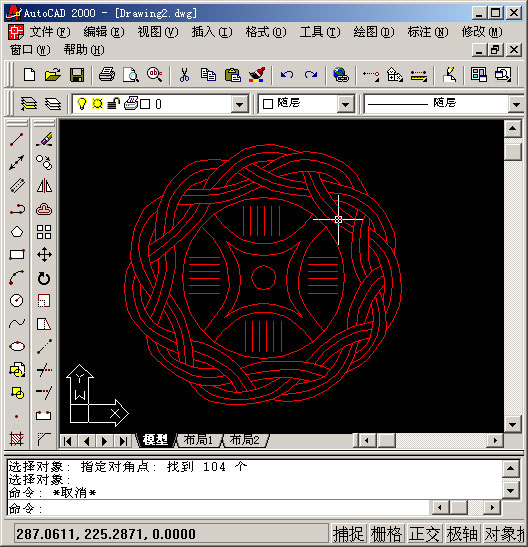

1、畫好填充內容，做成塊，本例的塊名是“h1”

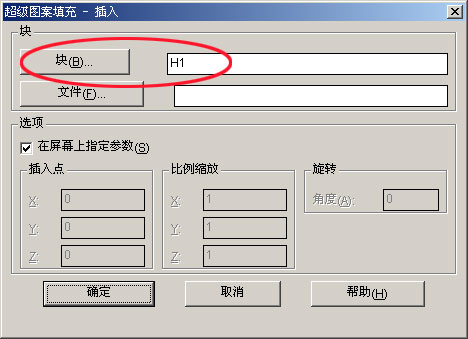

2、用superhatch，并根據實際情況選擇填充參數

以下是我的命令行提示，除了比例需要自己輸入，其他只要用鼠標點點就行
命令: superhatch

AutoCAD Express Tools Copyright ?1999 Autodesk, Inc.

正在初始化...
H1 指定插入點或 [比例(S)/X/Y/Z/旋轉(R)/預覽比例(PS)/PX/PY/PZ/預覽旋轉(PR)]:
輸入 X 比例因子，指定對角點，或者 [角點(C)/XYZ] <1>: .1
輸入 Y 比例因子或 <使用 X 比例因子>: .1
指定旋轉角度 <0>:

命令:
接受該 BLOCK 的位置嗎? [是(Y)/否(N)] <是>:

指定矩形的圓角半徑 <0.0000>:
指定矩形的線寬 <0.0000>:
指定矩形的厚度 <0.0000>:
在 block 周圍選擇一個窗口來定義列和行的距離。
當前矩形模式:  寬度=0.8207

指定 block 的第一個角點 [范圍(E)] <紫色矩形>:

當前矩形模式:  寬度=0.8207

指定矩形的圓角半徑 <0.0000>:
指定矩形的線寬 <0.8207>:
指定矩形的厚度 <0.0000>:

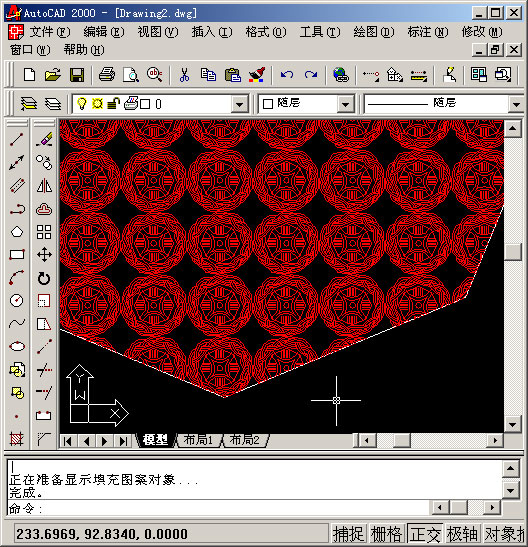

正在選擇用于邊界檢測的可見對象...完成。
