用AutoCAD來制作3D字詳細教程

用CAD做3D字,可能有的朋友在網上看到過,但都不怎么詳細.那么,今天我就詳細的給大家講解下怎么用CAD做3D字吧!
首先準備工作:你的機子上面具備Auto CAD和Word辦公工具!這兩個工具,我想一般具備CAD的人,機子上面應該有Word辦公工具吧!在此，由于個人習慣和愛好，我使用的是Auto CAD2004和Microsoft Word 2003，所以在下面的詳細教程中就以Auto CAD2004和Microsoft Word 2003為標準。

好了!準備工作做完之后我們就開始正式進入今天的主題了!下面我分步驟來給大家詳細講解!

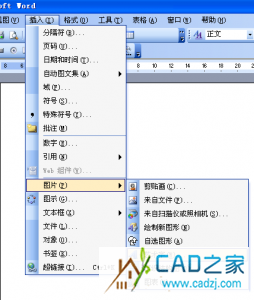

1、打開Word辦公工具（我的是Microsoft Word 2003，所以具體就以你自己的實際工具為準哈！），新建個空白文檔。依次操作：菜單欄→插入→圖片→藝術字（如下圖01所示）

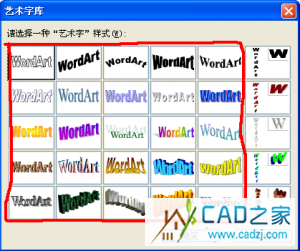

2、選擇后會出現如下圖2所示的對話框，我選的是第一中藝術字樣式，可以看到，在下圖中有本分是用紅色線圈起來，我經過個人測試，紅色線內的大部分藝術字樣式均是可以用CAD制作3D效果字的。在這里，我推薦大家在選擇藝術字樣式的時候盡量選擇沒有陰影的（個人推薦用紅色線內第一排的藝術字樣式來制作），這樣在導入到CAD中就不那么麻煩了！

圖2（用CAD制作3D字詳細教程）

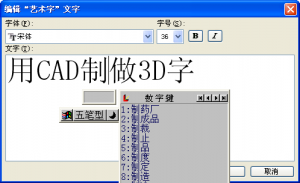

3、選定你喜歡的藝術字樣式，編輯“藝術字”文字，點擊確定。如下圖3所示。

圖3（用CAD來制作3D字詳細教程）

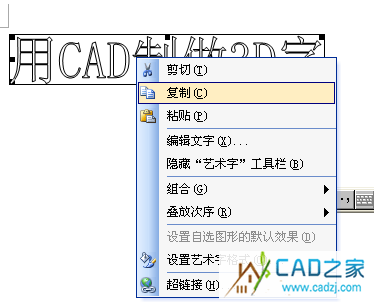

4、選定你制作的藝術字，鼠標右擊，選擇“復制”。如下圖4所示。

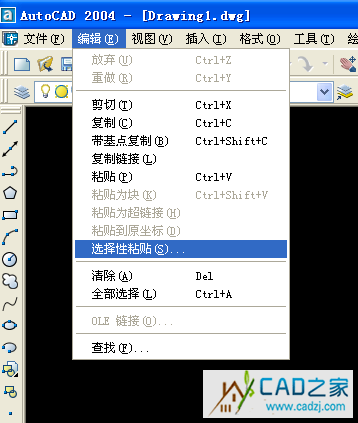

5、將你的Word辦公工具窗口最小化，打開Auto CAD（在此，由于個人習慣和愛好，我使用的是Auto CAD2004，所以就以Auto CAD2004為標準）。依次操作：菜單欄→編輯（E）→選擇性粘貼（S）。如下圖5所示。

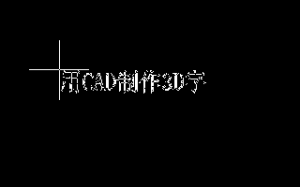

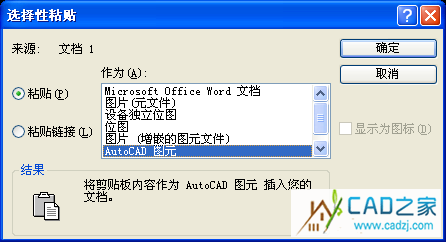

 6、選擇后彈出對話框，如下圖6所示。選擇CAD圖元。點擊確定。然后確定你要插入的坐標，其實只要在模型界面內任意點插入操作都可以的，如下圖7所示！因為這個不要求坐標！。

圖6（用CAD制作3D字詳細教程）

圖7（用CAD制作3D字詳細教程）

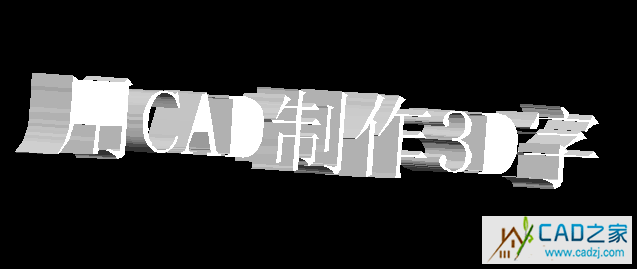

 7、CAD圖元插入后，全部選定，可以使用分解命令將其分解或使用快捷命令“X”將對象分解。分解后然后選擇面域命令，將其全部選擇后進行面域，使它成為一個封閉圖型。面域完成之后就可以 進行平面拉伸了（快捷命令“EXT”），選擇拉伸命令或直接在命令行輸入快捷命令“EXT”，選定你要拉伸的對象也就是全部選定咯，回車確定，輸入要拉伸的高度和拉伸角度，回車確定完成拉伸。如圖8所示。

這樣就基本上完成了3D字的制作！可是，有的朋友或許就要問了，怎么有的字中間是實心的，而不空心的啊 ？

呵呵，這個就需要你使用布爾運算中的差集了！選擇差集命令或直接在命令行輸入“subtract”即可。輸入命令完后，先選定你要保留的那部分，然后在選擇你要刪除的那部分就可以了！關于這個“差集”，不會用的，可以直接給我留言，我會幫你解答
