CAD模具的分型線是指塑件與模具相接觸的邊界線，用于定義零件模具的分割位置，它與脫模的方向相關，通常使用脫模特征開始的位置作為分型線。

中望3d提供了五種方法來創建塑件分型線分別是根據：輪廓線、曲面交線、面邊界、曲線投影和兩點。下面就分別介紹下以上創建分型線的五種方法。

一、根據輪廓線，可以建立一個以曲面投影生成的輪廓線，從而為分型線。

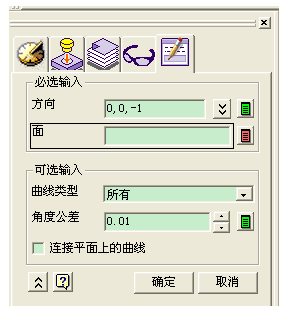

此方法需要定義視圖的方向和分型線的面，在定義分型面的時候直接單擊鼠標中鍵即為選擇所有面。到于可選輸入法的曲線類型有環、輪廓和全部供選擇。角度公差也就是角度誤差。
二、根據曲面交線創建一個以面的交線為分型線，此功能與草圖中生成面相交曲線命令相同。





必選項中的相交，是要求定義分模線的參考曲面；而基體則需要選擇下定義分型線的面。

三、根據面的邊界線創建分型線，根據下圖中，需要首先選擇一個面即定義分型線的面，再選擇面上的邊為分型線，或者是鼠標中鍵選擇該面上所有的邊為分型線。





四、根據投影曲線創建分型線，與草圖中的投影繪制曲線是同一原理。可以選擇草圖、曲線或者是新建一個特征草圖來作為曲線的定義。面即選擇進行投影的面，中鍵便是選擇投影到最近的面。





五、兩點曲線為分型線顧名思義，可以使用一個曲面上的兩點曲線來創建分型線。
