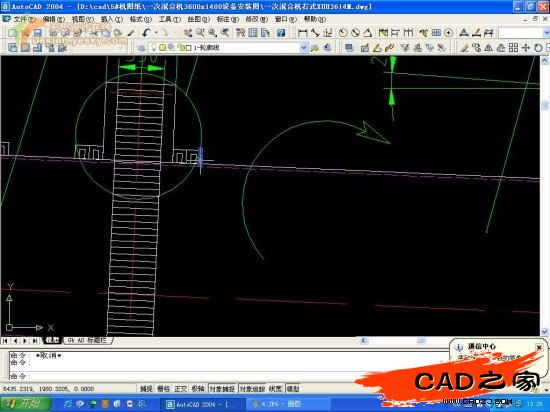

最近朋友發來一張CAD圖紙，我選擇對象的時候發現是許多對象群組在一起的，如下圖所示。

　　我們做CAD設計編輯的時候也常常需要把CAD圖紙中群組的對象分開，下面介紹兩種辦法。

　　方法一:

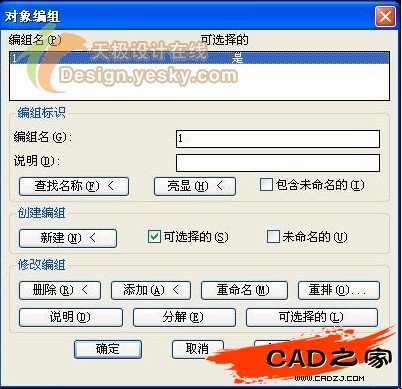

　　我初步認為這個組合是編組，便在命令行中敲了GROUP命令，打開“對象編組”命令對話框。如圖二:

　　將組1分解，可是這樣做了，圖紙中的對象還是一樣的并不能分解。

　　在“對象編組”的對話框中有一項“包含未命名的 ”，我查看了幫助，發現是指“指定是否列出未命名編組。當不選擇此選項時，只顯示已命名的編組”。

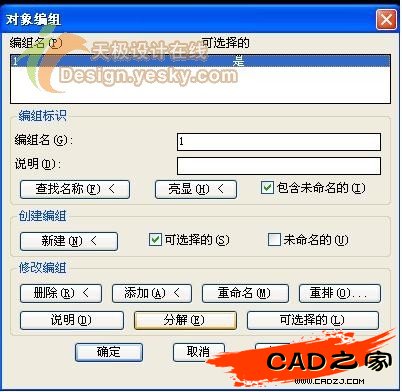

　　我就將“包含未命名的”前面框選中，此時，“對象編組”對話框如圖三:

　　將此時的組名全部分解，即可將對象全部分解。如圖四和圖五:

　　方法二:

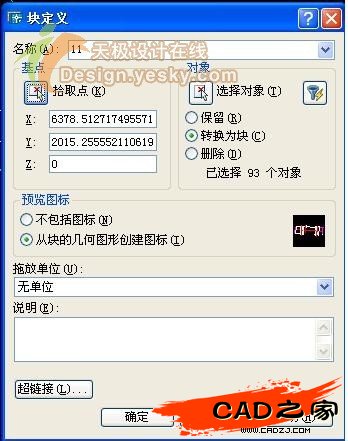

　　1、選擇“創建塊”命令，將對象定義為塊，選擇好對象，單擊“確定”即可。如圖六:

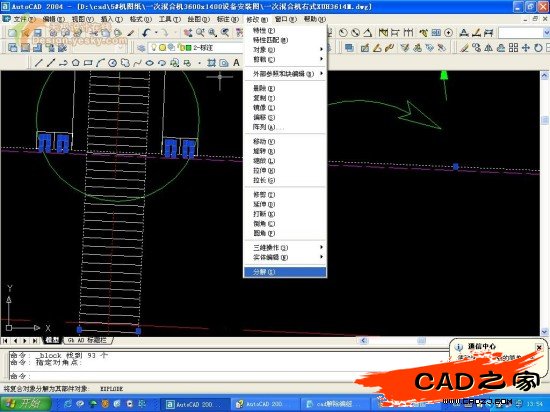

　　2、選擇塊，將其分解即可。如圖七:

　　現在圖紙中的對象可一一單個選擇了。
