使用AUTOCAD近四年時間了，經常會通過電子郵件收到一些擁有十多層設置的AUTOCAD工程圖紙。其中線條、文字、顏色各式各樣，有白色、藍色、紅色等深顏色，也有黃色、綠色、青色等淺顏色，線條寬度也粗細不一，尺寸標注也比較繁雜。

　　我使用的是普通激光打印機不是專業繪圖儀，這種圖紙?jiān)诖蛴≥敵龊筝^淺顏色的文字和尺寸標注顏色很淡，淡得幾乎看不清，而且尺寸線也變成抖動的虛線條，斷斷續續，只有白色的輪廓線和藍色紅色線條打印的相對較為清楚。原本一些非常漂亮的圖紙由于打印變得面目全非!

　　為了得到較為美觀的打印圖紙，我試過許多方法，比如將打印機設為精細打印，加大對比度，修改線條顏色，終于總結了兩種較簡單而且通用的解決辦法。前段時間網上介紹了一種方法：采用修改淺圖層顏色為深顏色尤其談及到修改尺寸標注的數字或文字時他采取炸開尺寸塊，把文字刪掉，又重新寫入文字，文字顏色采用白色，得到了較為清楚的打印效果。我認為這樣很麻煩，浪費時間浪費精力而且犧牲了豐富多彩的顏色，一兩張圖紙這種方法還可以采用，如果圖紙量很大，還要一張一張的修改嗎?我認為這種方法不妥。我現在把我摸索的兩種方法告訴大家，希望能給碰到類似情況的各位朋友一些幫助。

　　方法一

　　第一步、設定打印機

　　在工具欄中點擊工具-向?qū)?添加打印機。輸入您的打印機型號XXX，接下來一路下一步直到完成，較為簡單不再贅述。

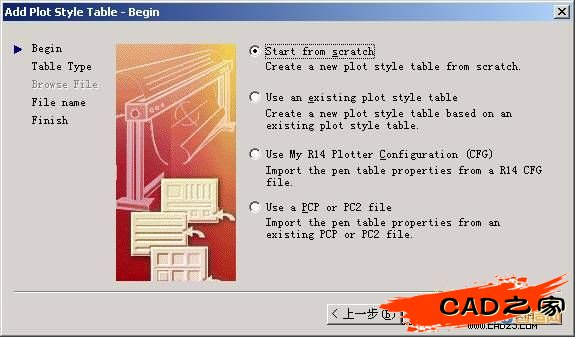

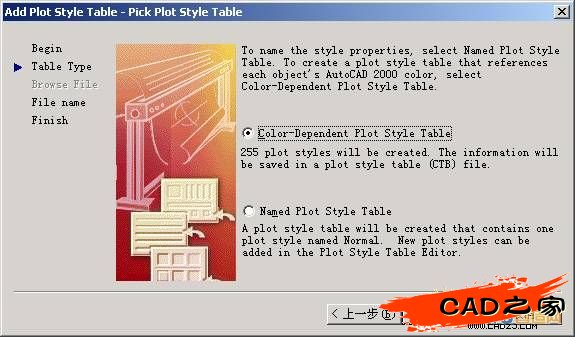

　　第二步、點擊工具-向?qū)?添加打印樣式表。如下圖

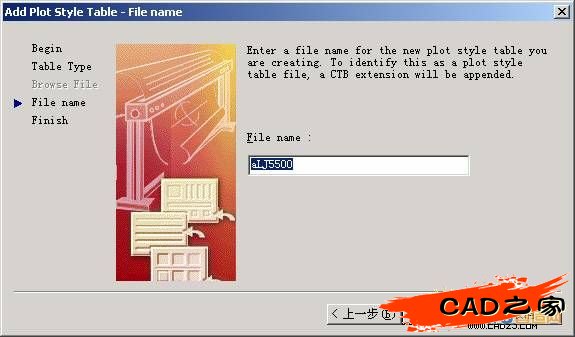

　　我的打印機為聯想激光打印機LJ5500 ，我為文件改名為aLJ5500(目的是在眾多的打印設置中將其擺在第一位以后好選擇)，您可以將您的打印機設為aXXXX(XXXX為您的打印機)，點擊下一步。

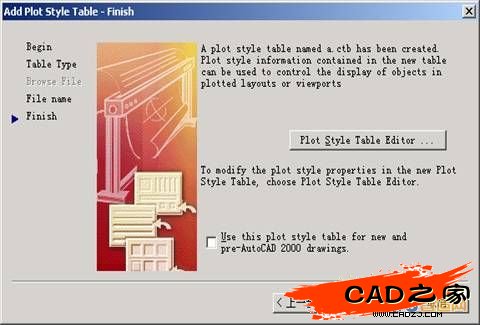

　　第三步、點擊plot Style Table Editor(打印機樣式表編輯)。

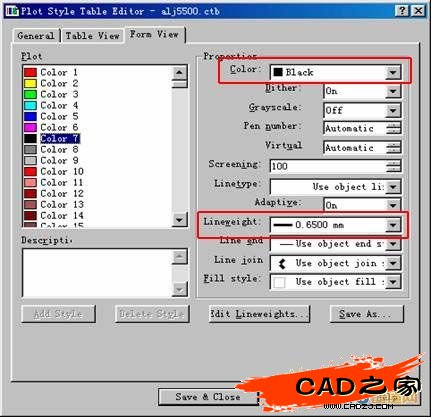

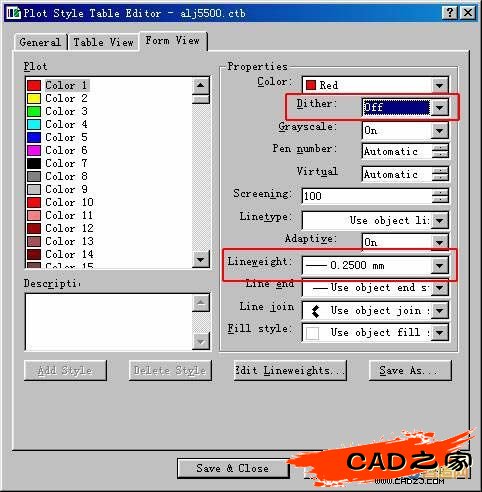

　　將Dither(抖動)選項關閉，Grayscale(灰色級)選項打開依次類推將顏色1到顏色12都按照這種辦法改掉在編輯顏色130、131也同樣按上面所述。下來編輯線條粗細，第7層線條寬度設為0.65mm，其余各層設為0.25mmm，點擊Save-Close即可完成。

　　方法二

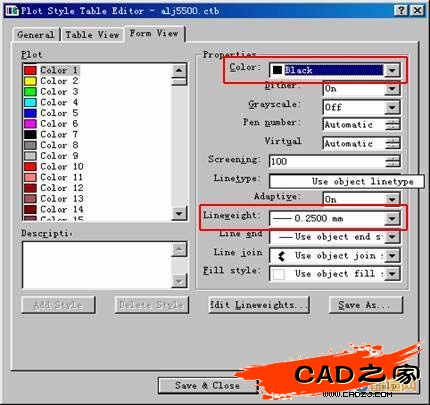

　　同方法一一樣，只是在編輯打印樣式表時不用修改抖動選項以及灰度選項，把color 均修改為黑色，線性寬度還是按上述方法設定。

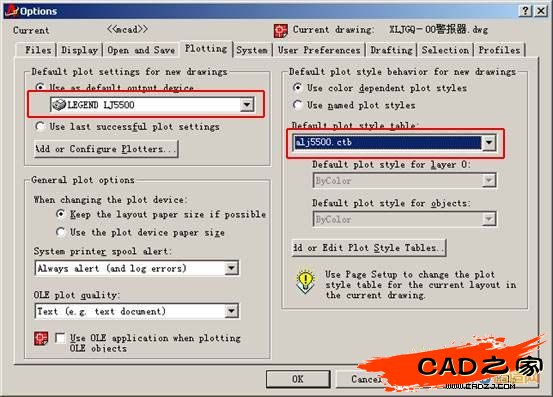

　　下一步設定打印機在AUTOCAD2000的菜單中選工具-選項在Plotting選項中的Use as default output device選項中選擇您的系統打印機(我的設置：alj5500)。

　　在Default plot style table的選項中選擇剛才設置的打印列表(我的設置：alj5500)。

　　然后選擇Apply-ok完成。然后在文件—打印中設置好紙張大小，及打印方向。

　　下來看看設置前和設置后打印預覽下的區別。

　　各位遇到類似困難的朋友趕緊打開你的計算機按這種方法設置，希望給您帶來很大的驚喜。
