尺寸標注是我們在使用CAD時較常使用的一個功能，在浩辰CAD中，我們可以看到尺寸標注方面豐富的應用。而浩辰CAD機械軟件更是在浩辰CAD平臺的尺寸標注基礎上，對不足的地方加以改進，增加了諸如智能標注、尺寸公差標注、倒角標注、引線標注等功能，為用戶提供方便、豐富、完美的尺寸標注功能。

下面我就來介紹一下浩辰CAD機械軟件尺寸標注中幾個細分功能在實際工作中的運用：

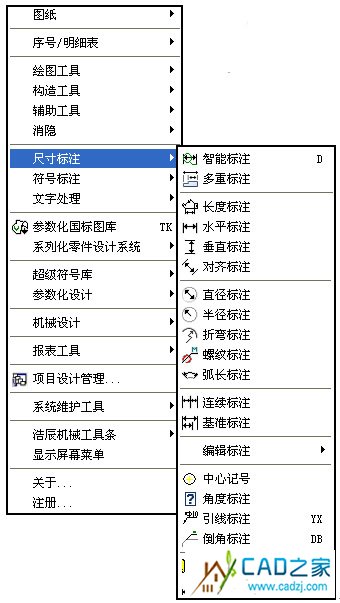

圖1

上圖是尺寸標注的菜單欄，浩辰CAD機械提供了很多的標注方式，這些標注樣式在使用方式上更接近我們在機械制圖時的習慣。下面，我為大家介紹一些很有特點的標注功能。

智能標注

智能標注能快速標注尺寸并能識別尺寸的樣式，我們可以通過快捷鍵“D”來調用智能標注，這既方便了我們標注尺寸，也提高了我們的繪圖效率

智能標注實例：

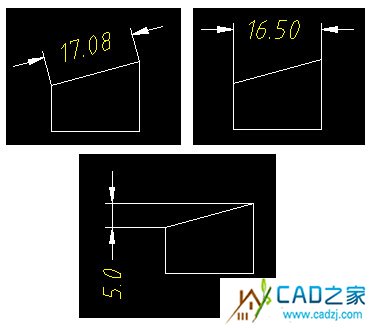

標注斜線：點擊智能標注選中要標注的斜線，這時當我們移動鼠標會發(fā)現標注的樣式會隨著鼠標的位置的變換而改變。

圖2

多重標注

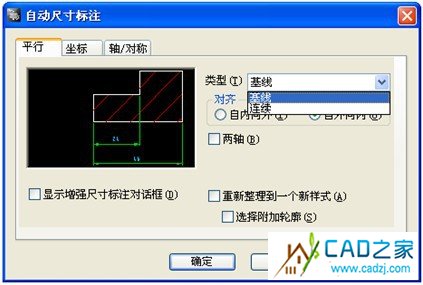

多重標注分為平行、坐標、軸/對稱等不同類別，通過多重標注，我們可以對一些復雜的圖形進行快速的標注。

圖3

螺紋標注

在以往標注螺紋時我們需要手動來添加螺紋符號，而在浩辰CAD機械中提供了螺紋標注功能，這樣可以直接對螺紋進行標注，從而減少了手動添加這一環(huán)節(jié)。

下面讓我們看一下螺紋標注的實例

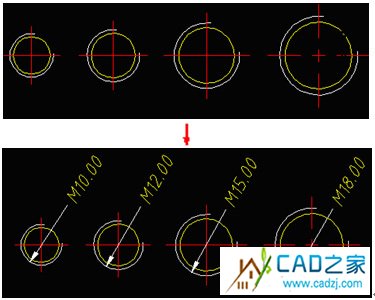

圖4 從未標注到標注好的螺紋

如果這種默認的標注風格不符合您的要求，可以通過雙擊標注對它們進行在位編輯（浩辰機械的標注都是自定義實體，只要雙擊就可進行修改）。

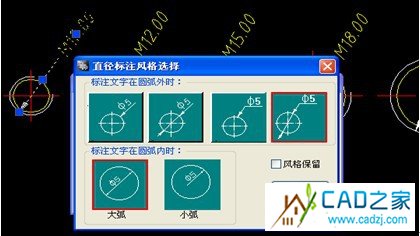

首先，點擊標注風格，軟件會彈出標注風格對話框

圖5

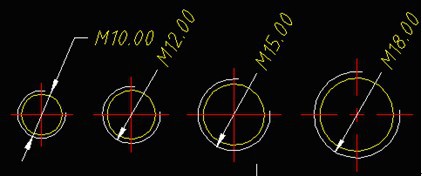

點擊“確認”后，就會發(fā)現圖中的標注風格改變了

圖6

在標注對話框選中公差代號時會彈出公差查詢如下圖

圖7

   浩辰機械CAD的尺寸標注功能就先為大家介紹到這里，希望能給大家提供一些幫助，也希望大家在畫圖中能夠更加靈活的運用這一功能，早日成為CAD高手。
