在應用CAD進行機械制圖時，我們經常會遇到處理倒角、工藝槽、軸斷線、圖形局部放大等工作，也會涉及到孔的設計，孔的排列方式等問題。為了解決這些問題，浩辰 CAD機械軟件定制了一系列的工具，提高了對這些特定部件處理的效率。

構造工具中的一些功能介紹：

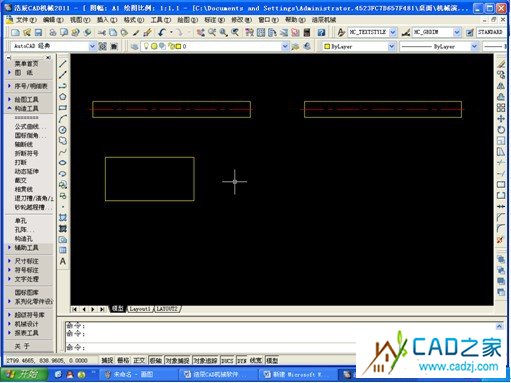

首先我們根據幾個圖來了解一下相關的功能，我們可以在軟件中畫一個軸和一個矩形，通過軸和矩形的操作來實際了解一下構造工具的幾種應用。

圖1

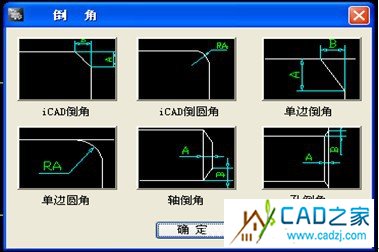

1.在屏幕菜單中的【構造工具】中找到【國標倒角功能】

軟件為大家提供了六種國標倒角功能，大家可以輸入所需要的數據，得出想要的效果：

圖2

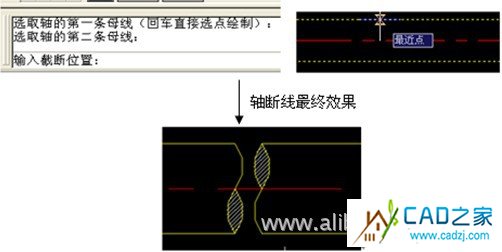

2.在構造工具中的軸斷線功能

圖3

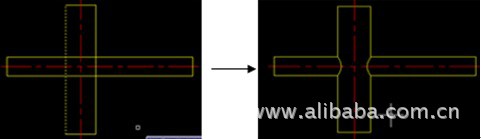

3.相貫線功能

圖4 選擇四條柱（錐）體的相應母線

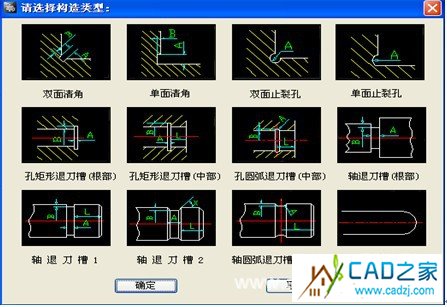

4.退刀槽功能

圖5

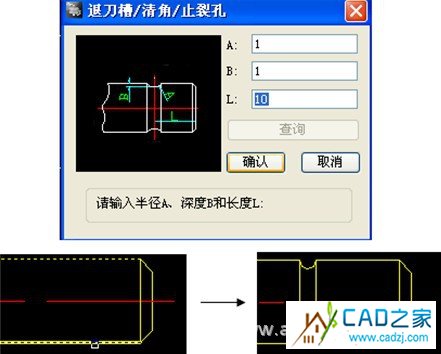

選擇圓弧退刀槽（中部）,可以輸入要生成圖形的數據

圖6

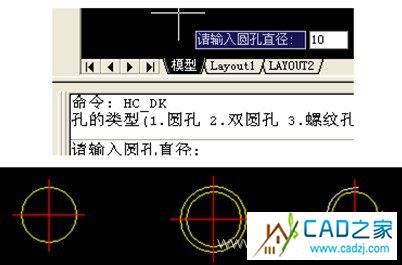

5.單孔功能可以向圖形中插入圓孔、雙圓孔和螺紋孔

手動輸入圓孔的直徑

圖7
