在CAD繪圖行業中做了很多年了，很鐘情于LISP程序。很多時候我們需要的功能可以和中望CAD的開發工程師聯系，一起探討需要編譯的LISP程序。下面介紹一個由中望CAD開發工程師按我們要求編譯的一個LISP程序，帶來的設計速度非同凡響。

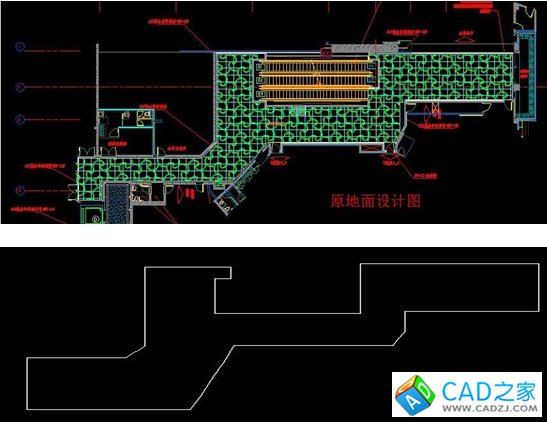

下圖是需要繪制的一個地面排版圖。我們的一般步驟就是先找出一個單元格，將其一個一個的在地面框中相接，再用修剪命令逐個修剪；設計時間可是花了1個工作日。若是單元圖案需要少許更改，原來的圖紙就廢掉了，又得根據新圖一個一個的再重新排版；現在用中望CAD提供的LISP程序，按如下操作30分鐘內就能搞定。

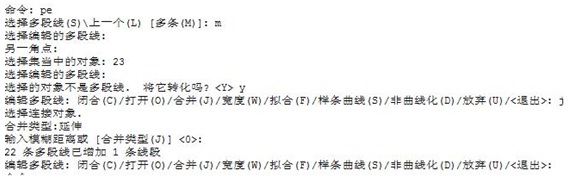

第一步：繪制地面邊框，并用PE命令將其合并成多線段：

第二步：找出圖中的一個單元格，此單元格上下左右相接出現的圖案都將是能夠一直貫通的，并將此單元格建立成塊；

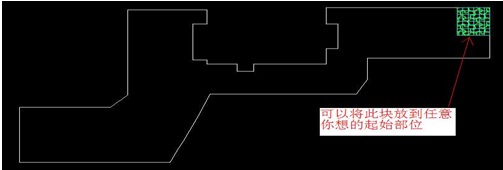

　　第三步：將建立的塊放入到地面框內，想從哪個部位開始排版就將單元格塊放到哪個部位；如圖所示：

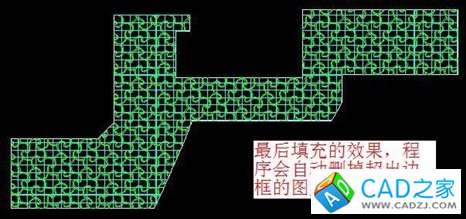

第四步：?jiǎn)?dòng)超級填充程序：選擇單元格塊，在地面圖框內任意部位點擊一下，回車，等待中望CAD自動運行填充和邊界修剪；（圖案難易大小不同，系統自動填充和修建的時間不一樣）自動完成如下圖：

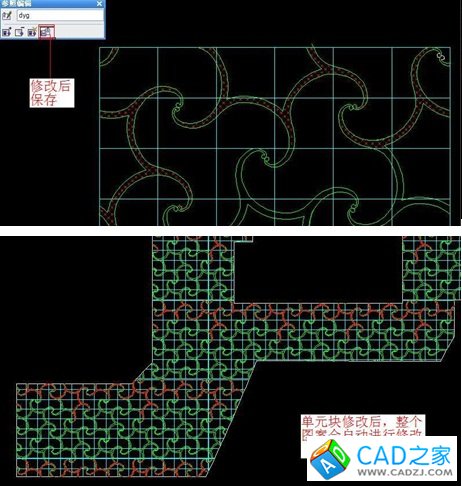

第五步：若是需要將單元格做局部修改，例如填充，我們可以直接進入單元格塊內，進行局部填充，再保存圖塊。此時整個地面就會跟著發生變化，想怎么改CAD方案都很快捷。
