AutoCAD面上作圓、旋轉建實體、鏡像基礎建模命令教程

時間:2012-02-13 09:04:26 來源:未知

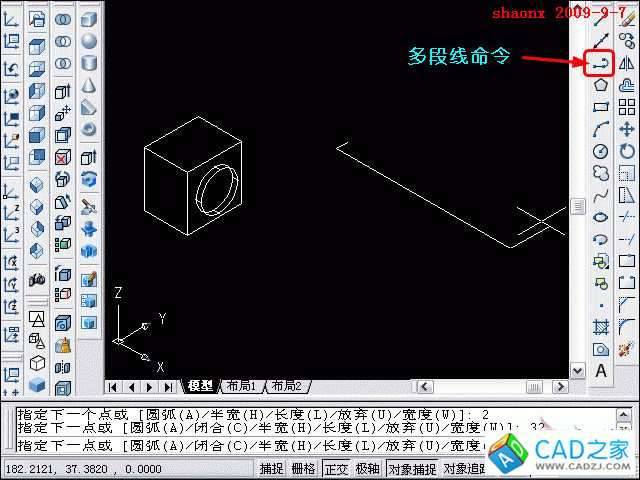

9、用“多段線”命令,畫一封閉的多段線,尺寸見題目“前視圖”的中間一頭大一頭小的圓柱的一半剖切尺寸,或見下圖中的輸入尺寸。

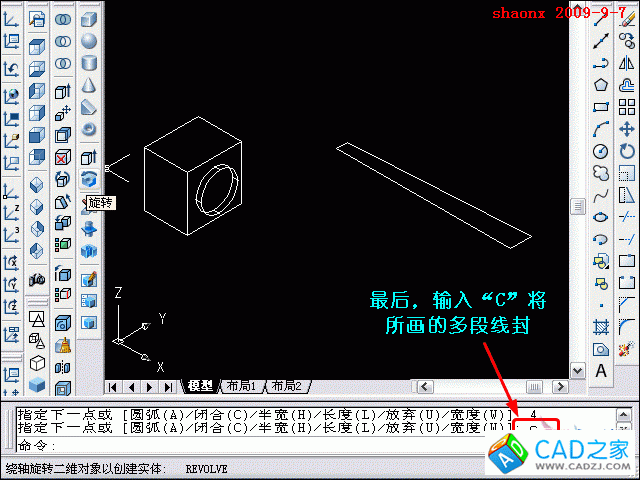

10、尺寸輸入完成后,最后輸入“C”,所畫的多段線就成了一個“封閉的多段線”。 “封閉的多段線”可以直接拉伸成實體,或旋轉建模成實體,可以省去再做成面域這一步。

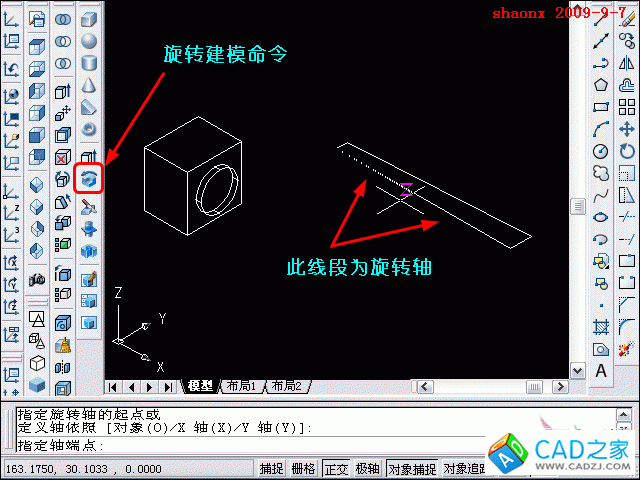

11、用“旋轉建模”命令,將剛畫的封閉的多段線,旋轉成一頭大一頭小的圓柱實體。依照的旋轉軸見下圖。

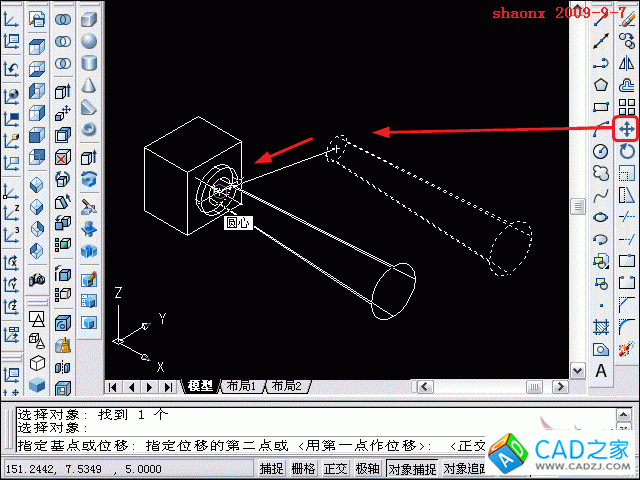

12、用“移動”命令,移動這個圓柱實體,移動基點是圓柱實體小頭的圓心,移動到長方體面上圓的圓心處。 注意,由于圓柱實體的長度已經扣除了長方體面上圓的高度“1”,因此,移動到長方體這里時,面上圓會顯示2個圓心,我們選擇靠外面的1個即可。

m.66xx77.com CAD教程網

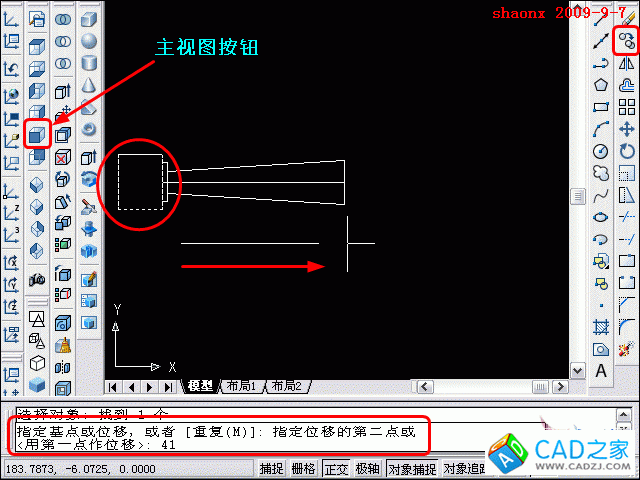

13、點擊“主視圖”按鈕,將界面轉到主視圖界面,用“復制”命令,將長方體向右復制移動41,注:41=33+8(見題目尺寸圖)。

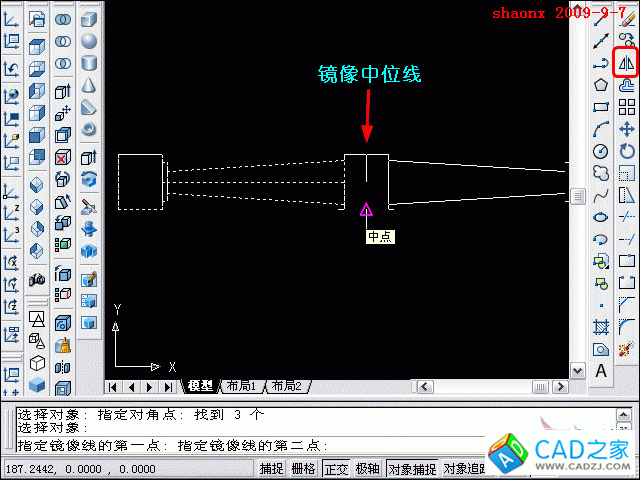

14、再用“鏡像”命令,將左邊的圓柱、面上圓實體,長方體,都鏡像倒右邊,鏡像的中位線是是剛復制移動的長方體的中心垂直線,見下圖。

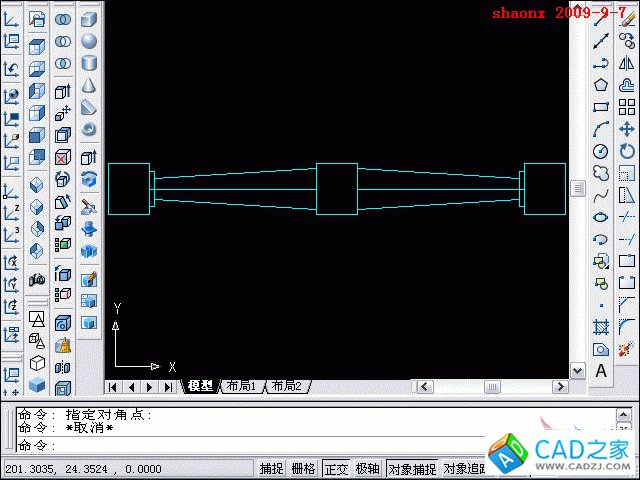

15、下圖即為完成鏡像操作的圖形。

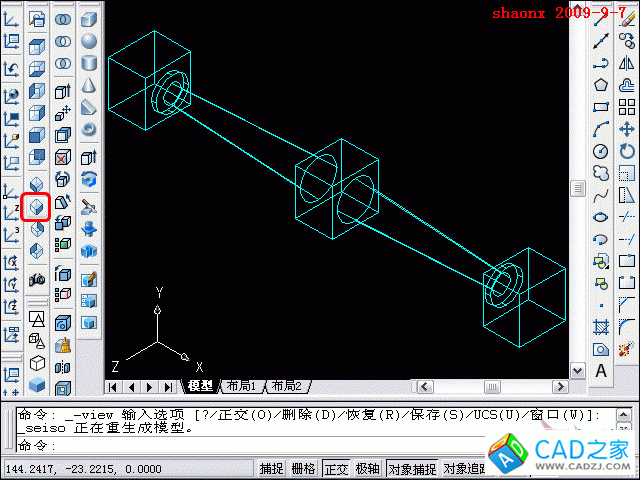

16、點擊“東南等軸測視圖”按鈕,轉回到三維界面。下圖是完成的三維界面里的線框圖。

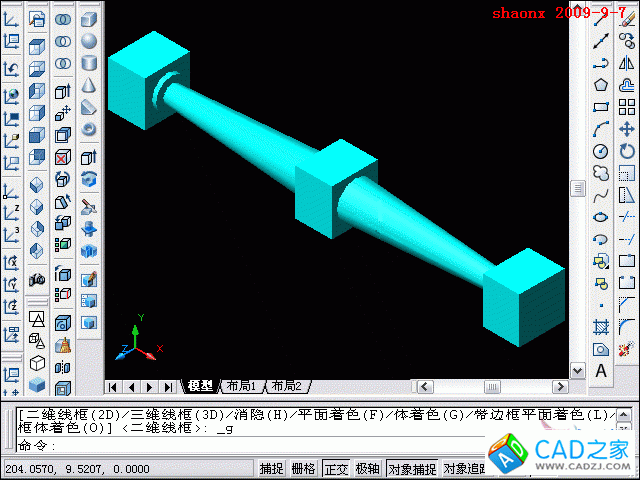

17、最后,著色看看三維實體圖。
