CAD中把立體圖變成三視圖,有時候是很重要的,現圖文介紹方法,如下:

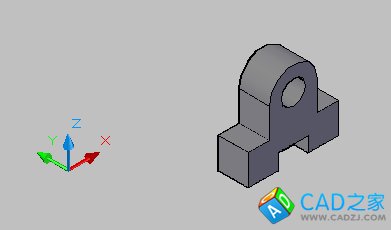

1、在“西南等軸測”環境下繪制或導入立體圖:

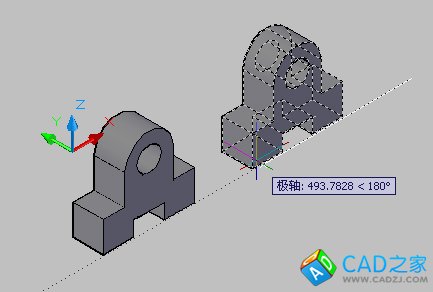

2、向左復制一個圖形,注意方向:

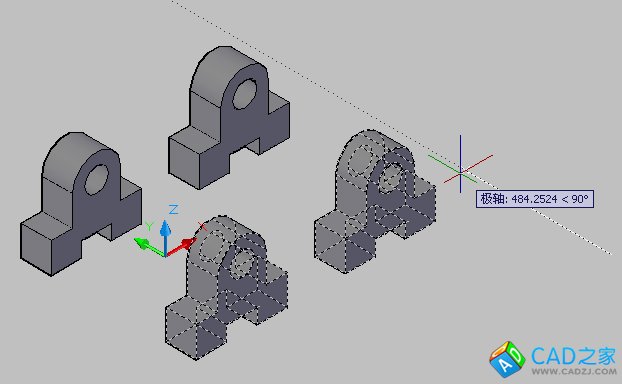

3、向后復制二個圖形,注意方向,共得到四個圖像:

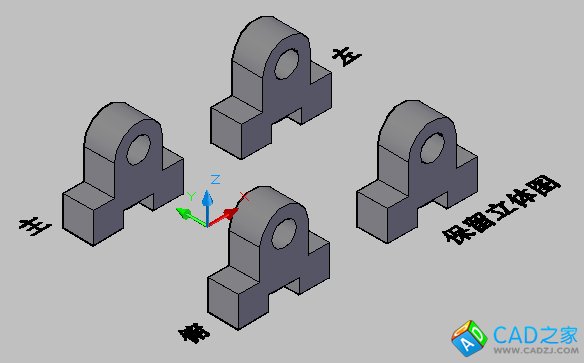

4、如下圖標示,分別擬作為主、俯、左視圖和保留的立體圖:

5、注意:重點、要點到了!
所謂三視圖是平面圖,沒有Z軸,只有X、Y軸,在這里,我們無法去除Z軸,但把Z軸指向我們自己,則看到的是全面的X、Y平面,即三視圖的平面。
6、我們需要的俯視圖方向已經指向Z軸,不必再做處理,而主視圖方向要旋轉至與Z軸垂直,即在X、Y平面內,而左視圖的方向也要旋轉至與Z軸垂直。

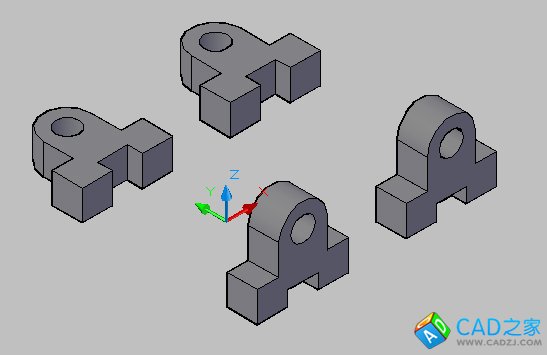

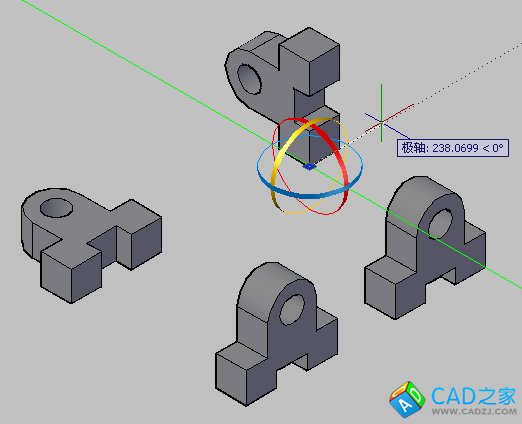

此圖要進行三維旋轉,旋轉二次,第一次旋轉主、左視圖,獲得正確的主視圖,第二次再旋轉左視圖,獲得正確的左視圖,見下二圖:

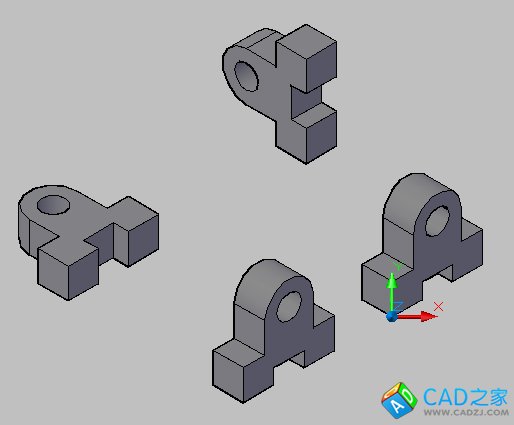

7、將坐標移動到保留的立體圖上(工具/新建UCS/原點):

8、把坐標改為Z軸朝向繪圖者(工具/新建UCS/視圖):
9、將保留的立體圖“剪切”,剩下主俯左視圖:

10、將“視圖”改為“俯視”,“視覺樣式”改為“二維線框”:

11、輸入flatshot命令,彈出“平面攝影”對話框,“目標”默認,“前景線”默認,“暗顯直線”勾上“顯示”并改為虛線:

12、創建真正的三視圖,比例因子1,角度0,刪除原來的三個假三視圖:

13、調整三個視圖的位置,最后得到三視圖,中間會要你打散,輪廓線加粗成粗實線:

14、粘貼原來剪切掉的立體圖,得到立體圖和三視圖一道顯示。
