如何在CAD中快速繪制圓的中心線提高繪圖效率

時間:2012-07-28 09:18:07 來源:未知

在二維繪圖中我們會經常遇到繪制圓或圓弧的中心線的情況

有許多人在繪制這些中線還是采用老方法，使用直線命令，通過捕捉圓心或象限點的方法繪制中心線，這種方法當然可行，但是效率太低

下面介紹一種效率較高的方法

用圓心標記命令繪制圓的中心線

             第一步 在命令中輸入系統變量命令(DIMCEN)，回車，對圓心標記功能中的參數進行設置，在這里可以設置成-2（這個參數可以設置成正數、負數或者0。正數表示中心線的一半長度；0表示沒有中心線；負數表示超出邊界的長度，但是如果負數的值超過半徑一半，那么其值也表示中心線一半長度）；
             第二步 輸入圓心標記命令(DCE)，回車
             第三步 點擊需要繪制中心線的圓或圓弧，中心線即可繪出
             第四步 空格，繪制下一個圓的中心線

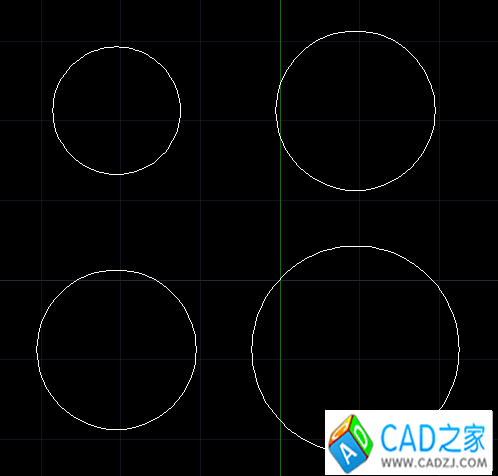

如下圖所示，這四個圓需要繪制中心線


利用圓心標記命令快速繪制中心線的效果圖如下所示
