CAD中圓的中心線怎么畫

時間:2012-08-01 15:16:25 來源:未知

繪制圓的中心線是個很簡單的問題，但是一般都是通過對象捕捉，偏移等方法得到的，請問都沒有可以直接繪制出cad中圓的中心線的方法？

有，用圓心標記命令繪制圓的中心線

             第一步 在命令中輸入系統變量命令(DIMCEN)，回車，對圓心標記功能中的參數進行設置，在這里可以設置成-2（這個參數可以設置成正數、負數或者0。正數表示中心線的一半長度；0表示沒有中心線；負數表示超出邊界的長度，但是如果負數的值超過半徑一半，那么其值也表示中心線一半長度）；
             第二步 輸入圓心標記命令(DCE)，回車
             第三步 點擊需要繪制中心線的圓或圓弧，中心線即可繪出
             第四步 空格，繪制下一個圓的中心線

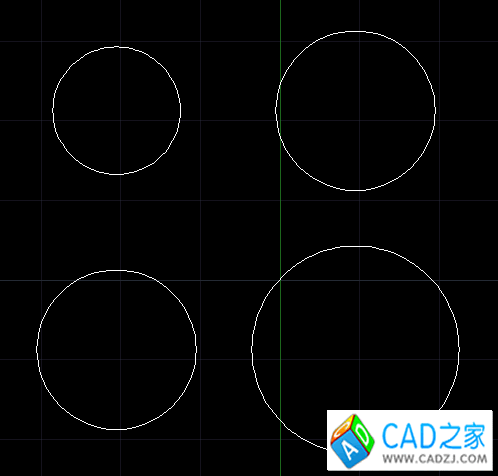

如下圖所示，這四個圓需要繪制中心線

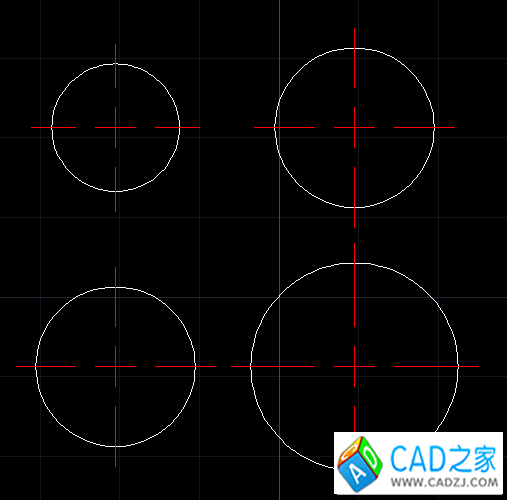

利用圓心標記命令快速繪制中心線的效果圖如下所示
