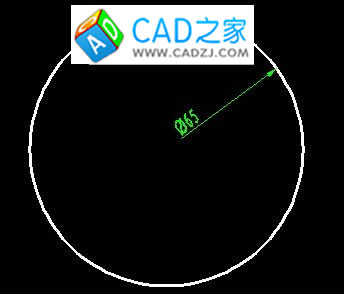

標注圓的直徑時，把箭頭放在圓外部沒問題，當放到圓內部時，有一半尺寸線自動消失了。怎么能不讓它消失？
有兩種解決辦法，都是更改標注樣式。
方法1：
在“調整”選項卡中，左上方的區域里，選擇箭頭
方法2
還是在“調整”選項卡中，將左下方的“文字位置”設置成“尺寸線上方，不帶引線”，這個在標注時，還可以手動放置一下文字位置的。
