在現場施工測量中，大家通常都會遇到建筑物朝向不是正北方位的，而通常設計院給的圖紙也只有四個角點坐標，并且給的圖紙拉出來的坐標一般都和大地坐標對不上，這樣的話通過4個角點來算建筑的細部點，很麻煩也挺復雜的。那么通過天正和CAD軟件就可以很簡單的解決這個問題
-

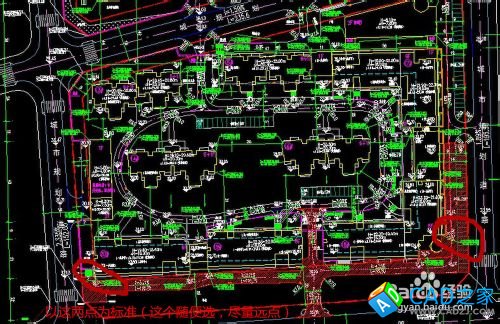

以此圖為例
-

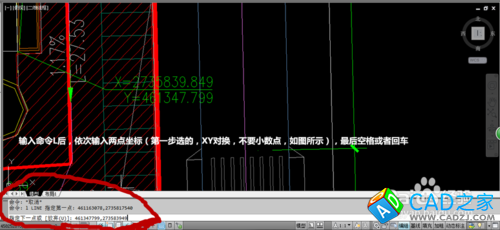

在CAD中X坐標和Y坐標是對調的，所以要對換XY坐標輸入，而大地坐標是以M為單位，而CAD是以MM為單位，所以不要小數點輸入坐標。
-
步驟閱讀
-
-
天正的坐標標注可以很清楚的顯示XY坐標，CAD就不行了。
