利用多重引線標注，用戶可以標注(標記)注釋、說明等。

1、多重引線樣式

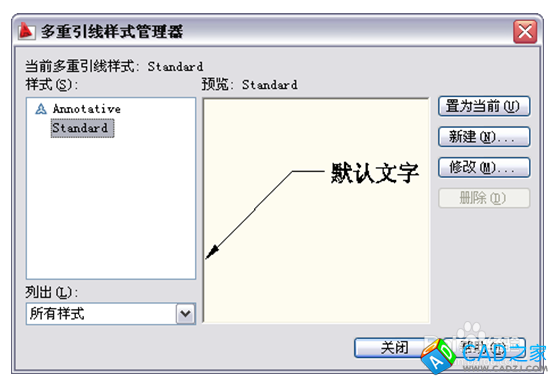

用戶可以設置多重引線的樣式。命令：MLEADERSTYLE單擊“多重引線”工具欄上的多重引線樣式按鈕，或執行MLEADERSTYLE命令，AutoCAD打開“多重引線樣式管理器”對話框，如下圖所示。

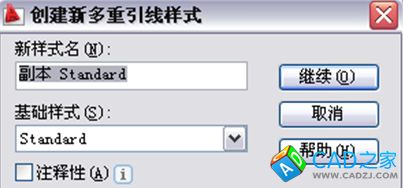

對話框中，“當前多重引線樣式”用于顯示當前多重引線樣式的名稱。“樣式”列表框用于列出已有的多重引線樣式的名稱。“列出”下拉列表框用于確定要在“樣式”列表框中列出哪些多重引線樣式。“預覽”圖像框用于預覽在“樣式”列表框中所選中的多重引線樣式的標注效果。“置為當前”按鈕用于將指定的多重引線樣式設為當前樣式。“新建”按鈕用于創建新多重引線樣式。單擊“新建”按鈕，AutoCAD打開如下圖所示的“創建新多重引線樣式”對話框。用戶可以通過對話框中的“新樣式名”文本框指定新樣式的名稱；通過“基礎樣式”下拉列表框確定用于創建新樣式的基礎樣式。確定新樣式的名稱和相關設置后，單擊“繼續”按鈕，AutoCAD打開對應的對話框，如后面的圖所示。

對話框中有“引線格式”、“引線結構”和“內容”3個選項卡，下面分別介紹這些選項卡。

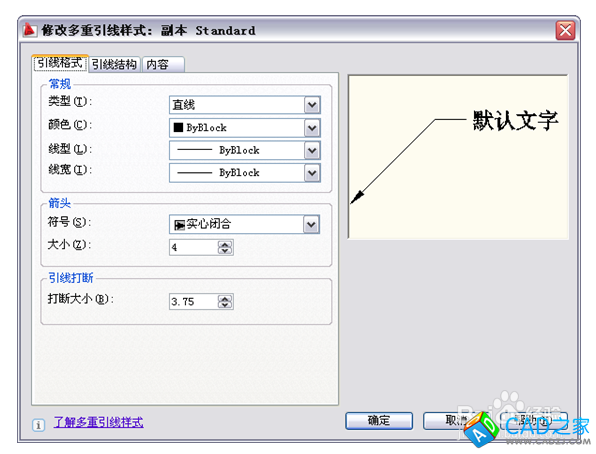

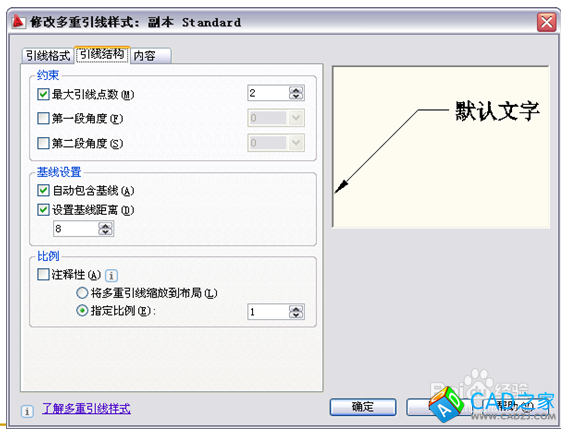

“引線格式”選項卡此選項卡用于設置引線的格式。“基本”選項組用于設置引線的外觀。“箭頭”選項組用于設置箭頭的樣式與大小。“引線打斷”選項用于設置引線打斷時的距離值。預覽框用于預覽對應的引線樣式。“引線結構”選項卡用于設置引線的結構，如下圖所示。

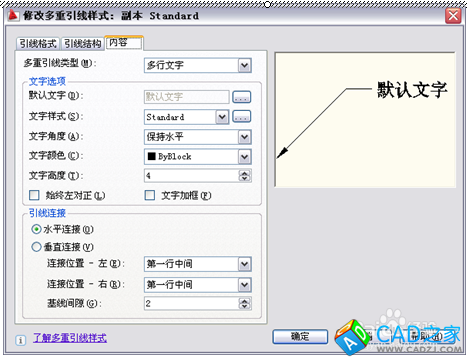

“約束”選項組用于控制多重引線的結構。“基線設置”選項組用于設置多重引線中的基線。“比例”選項組用于設置多重引線標注的縮放關系。“內容”選項卡用于設置多重引線標注的內容。如下圖所示。

“多重引線類型”下拉列表框用于設置多重引線標注的類型。“文字選項”選項組用于設置多重引線標注的文字內容。“引線連接”選項組一般用于設置標注出的對象沿垂直方向相對于引線基線的位置。

2、多重引線標注

命令：MLEADER單擊“多重引線”工具欄上的    (多重引線)按鈕執行，即執行MLEADER命令，AutoCAD提示：指定引線箭頭的位置或[引線基線優先(L)/內容優先(C)/選項(O)] <選項>:提示中，“指定引線箭頭的位置”選項用于確定引線的箭頭位置；“引線基線優先(L)”和“內容優先(C)”選項分別用于確定將首先確定引線基線的位置還是首先確定標注內容，用戶根據需要選擇即可；“選項(O)”項用于多重引線標注的設置，執行該選項，AutoCAD提示：輸入選項[引線類型(L)/引線基線(A)/內容類型(C)/最大節點數(M)/第一個角度(F)/第二個角度(S)/退出選項(X)] <內容類型>:其中，“引線類型(L)”選項用于確定引線的類型；“引線基線(A)”選項用于確定是否使用基線；“內容類型(C)”選項用于確定多重引線標注的內容(多行文字、塊或無)；“最大節點數(M)”選項用于確定引線端點的最大數量；“第一個角度(F)”和“第二個角度(S)”選項用于確定前兩段引線的方向角度。

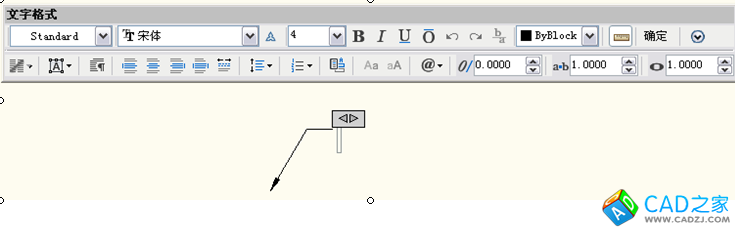

執行MLEADER命令后，如果在“指定引線箭頭的位置或[引線基線優先(L)/內容優先(C)/選項(O)] <選項>:”提示下指定一點，即指定引線的箭頭位置后，AutoCAD提示：指定下一點或[端點(E)] <端點>:(指定點)指定下一點或[端點(E)] <端點>:在該提示下依次指定各點，然后按Enter鍵，AutoCAD彈出文字編輯器，如下圖所示。

通過文字編輯器輸入對應的多行文字后，單擊“文字格式”工具欄上的“確定”按鈕，即可完成引線標注。
