從文本數據到形成CAD圖形詳細教程，致力于幫助那些為CAD苦惱的孩子們。

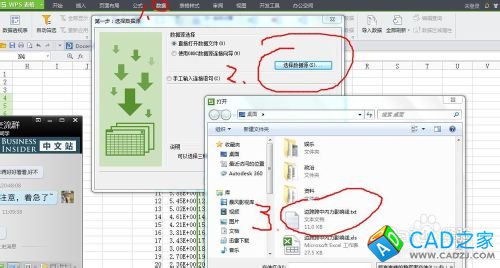

1本人從橋梁博士導出文本數據，再將數據導入EXCEL，選擇“數據》選擇數據源（選擇你需要輸入的數據）》打開”。

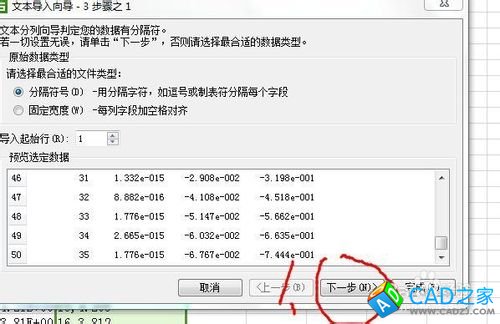

2然后無腦下一步（別按多了=。=）

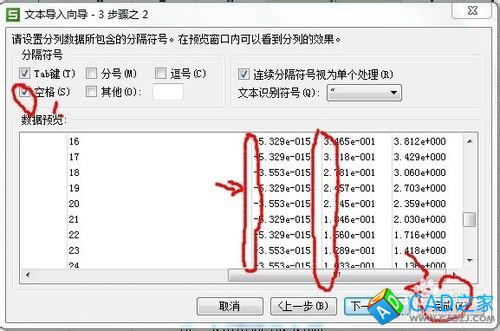

3當然，若你的文本格式不同也要選擇適當?shù)男问剑蛊渚哂腥缦赂袷剑?/p>

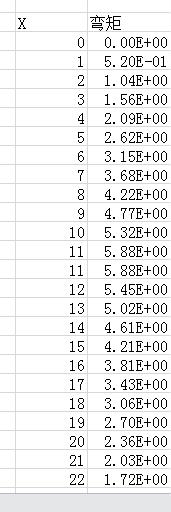

4EXCEL出現數據后，挑出你所需兩列數據，張貼在一旁如圖。

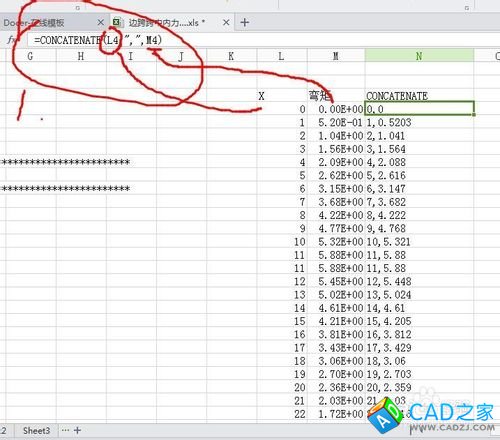

5然后編輯公式=CONCATENATE(X坐標”,”,Y坐標)【注意引號用如圖形式】，然后下拉形成數據式然后下拉形成數據。

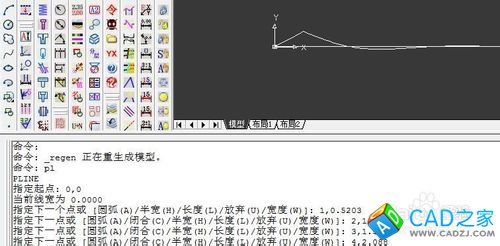

6啟動CAD輸入pl命令，然后將數據表格內坐標列數據（如上圖N4起）粘貼到CAD命令欄，esc即可。

注意事項
3步驟中，根據你的文本格式不同也要選擇適當?shù)膶?dǎo)入EXCEL方式
