機件的表達方法 ---剖視圖的作業答案與點評

時間:2009-12-25 11:31:44 來源:

p37-1,3,p38-1參見"剖視圖"部分,

提示:

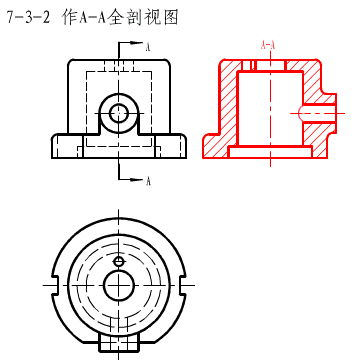

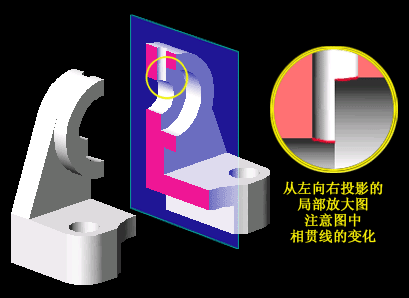

這是一個左右對稱的機件，A-A是單一剖的全剖視圖，剖切面通過機件的左右對稱平面。注意相貫線的畫法。

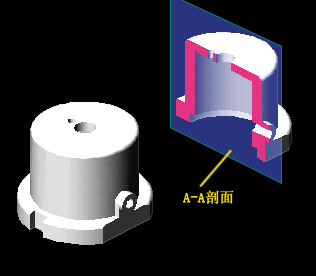

立體圖；

提示:

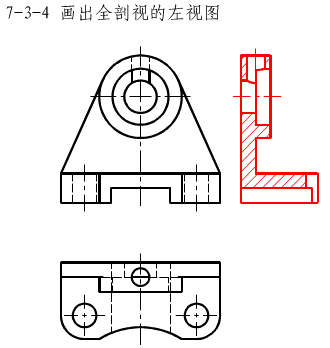

這是一個左右對稱的機件，左視圖應畫成單一剖的全剖視圖，剖切面通過機件的左右對稱平面。注意相貫線和截交線的畫法。

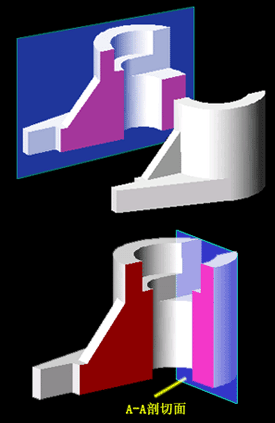

立體圖：

分析：

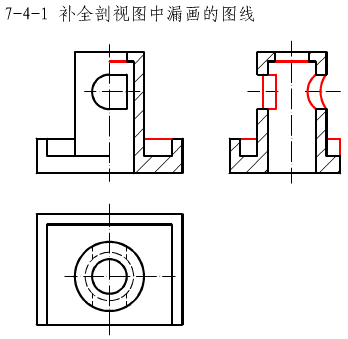

這是一個左右對稱的機件，主視圖采用半剖，根據半剖的特點，可以這樣分析：

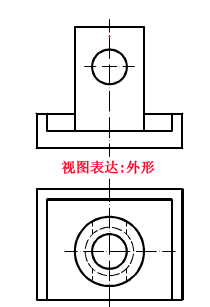

（1）主視圖采用視圖表達外形，則應為（省略虛線）：

很明顯看出，物體由兩部分組成，如圖所示，圓筒的前面有一個圓孔。

（2）主視圖采用剖視圖表達內形，則應為（省略實線）：

注意剖切位置，明顯看出，圓筒的后面有一個方孔。

綜上所述，物體由兩部分組成，圓筒的前面有一個圓孔，圓筒的后面有一個方孔，這是本題的關鍵。

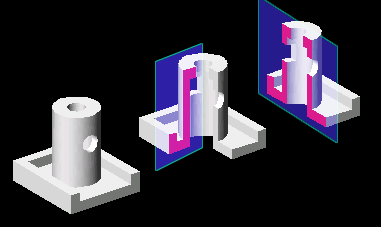

左視圖應畫成單一剖的全剖視圖，剖切面通過機件的左右對稱平面。立體圖如下：

提示:

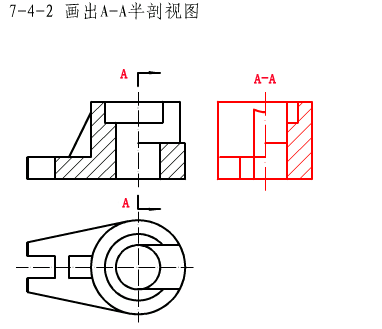

這是一個前后對稱的機件，主視圖采用全剖，剖切面通過機件的前后對稱平面，左視圖要求畫成半剖視圖。

更正:左視圖的剖視部分上邊有一部分沒有線.

立體圖：
