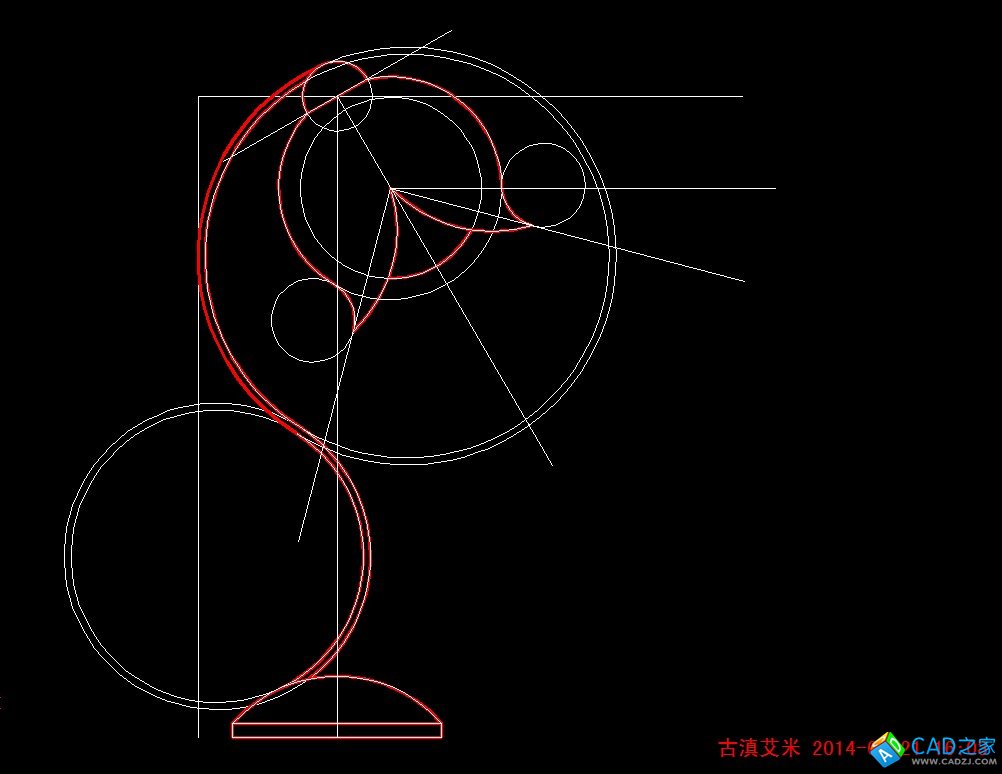

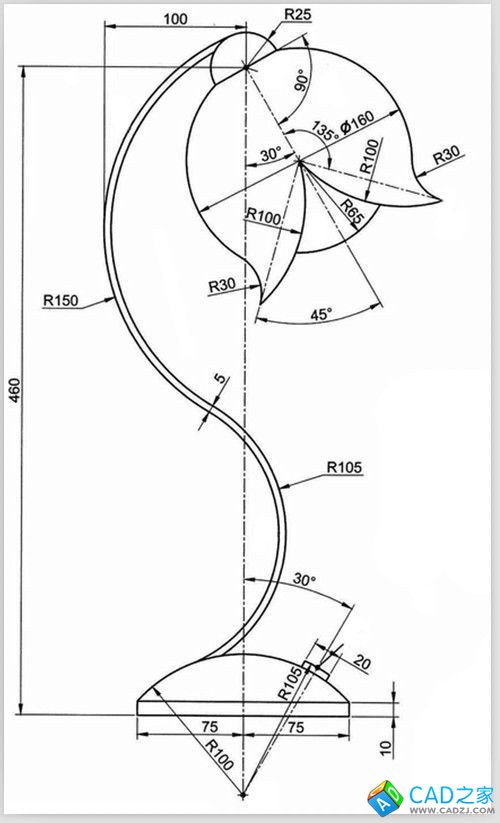

一、基礎二維數據圖

二、開始繪制，都是基礎命令的使用。（最難的就是燈罩圓心的繪制，這里提示一下：起點端點半徑，具體的就不透露了，簡單的二維圖）。此處重點說三維畫法：

修剪，得到主體部分：

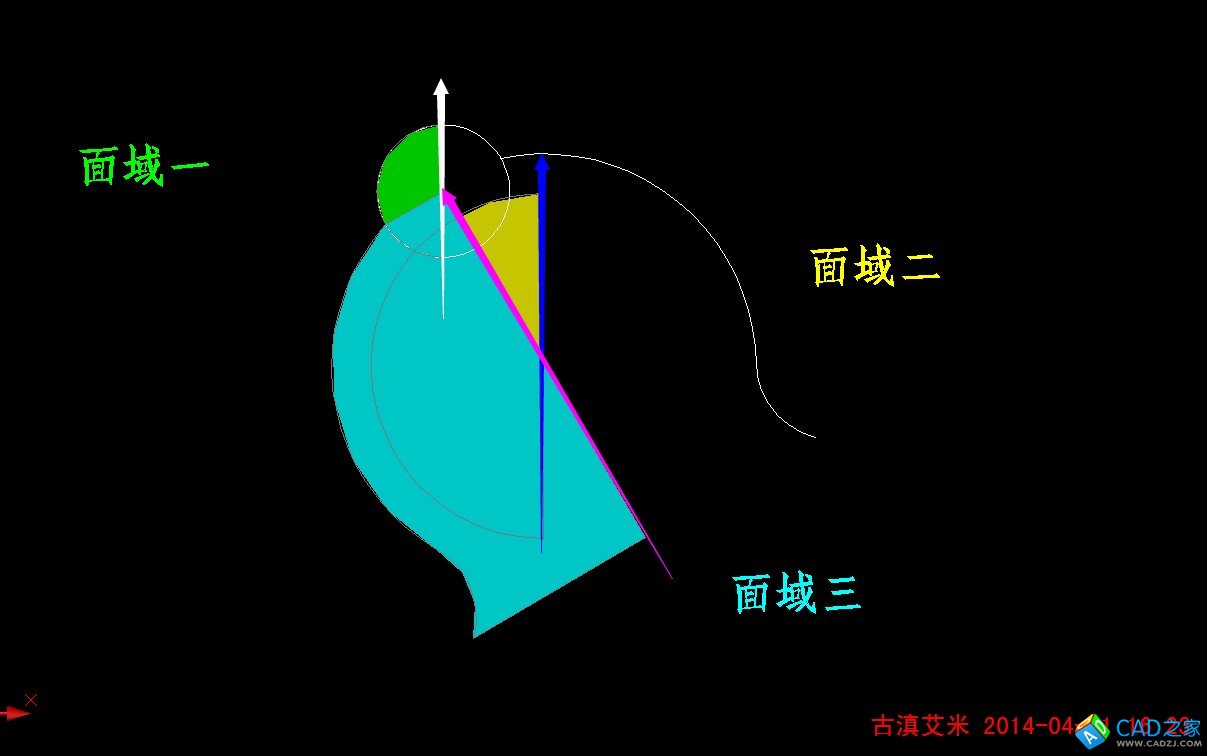

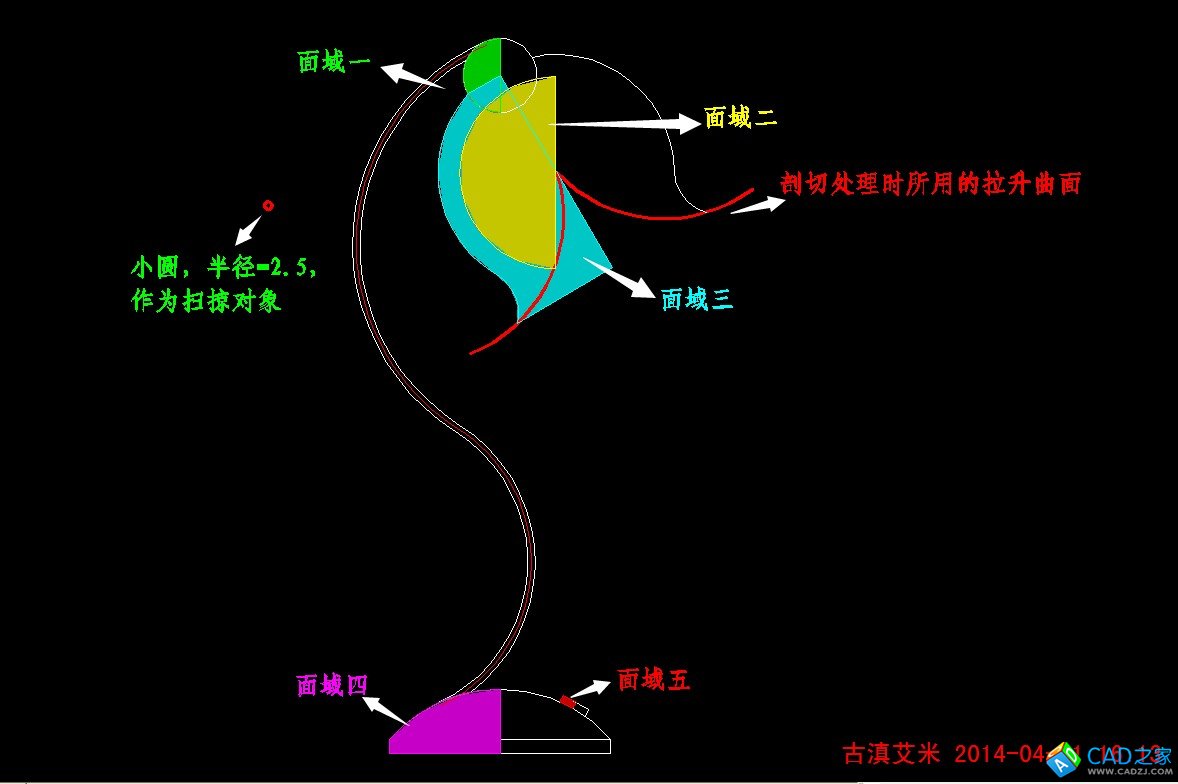

三、在基礎二維圖上進行處理，準備三維操作的進行。【按照如圖提示，把需要的部分面域】

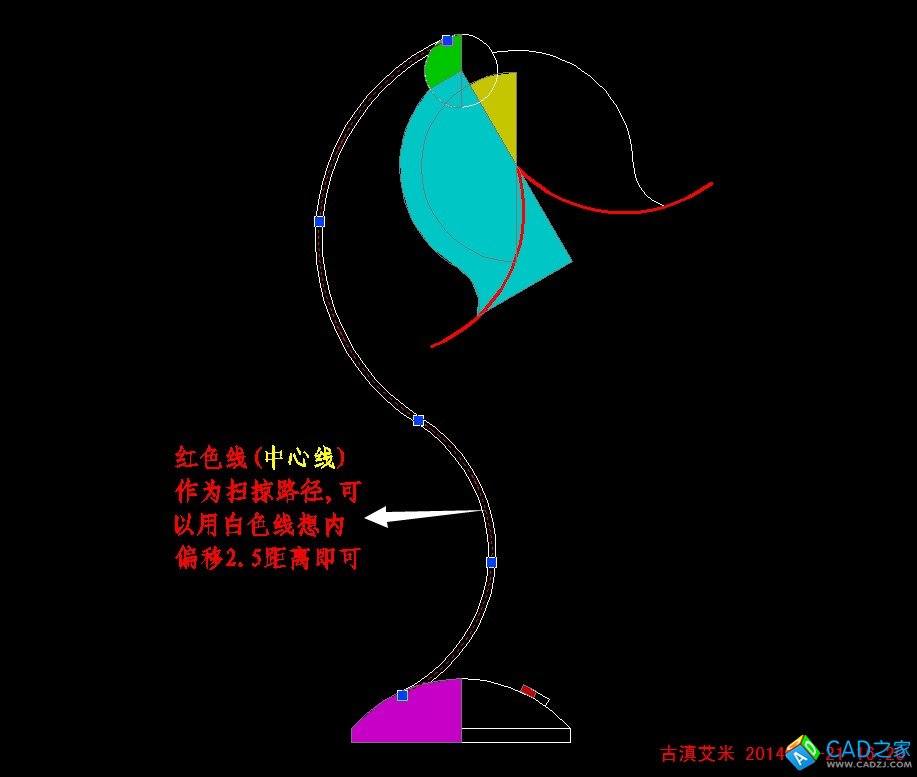

四、燈管的繪制：將輪廓白線向內偏移2.5就得到中心線（紅色部分，并且畫一個R=2.5的小圓）

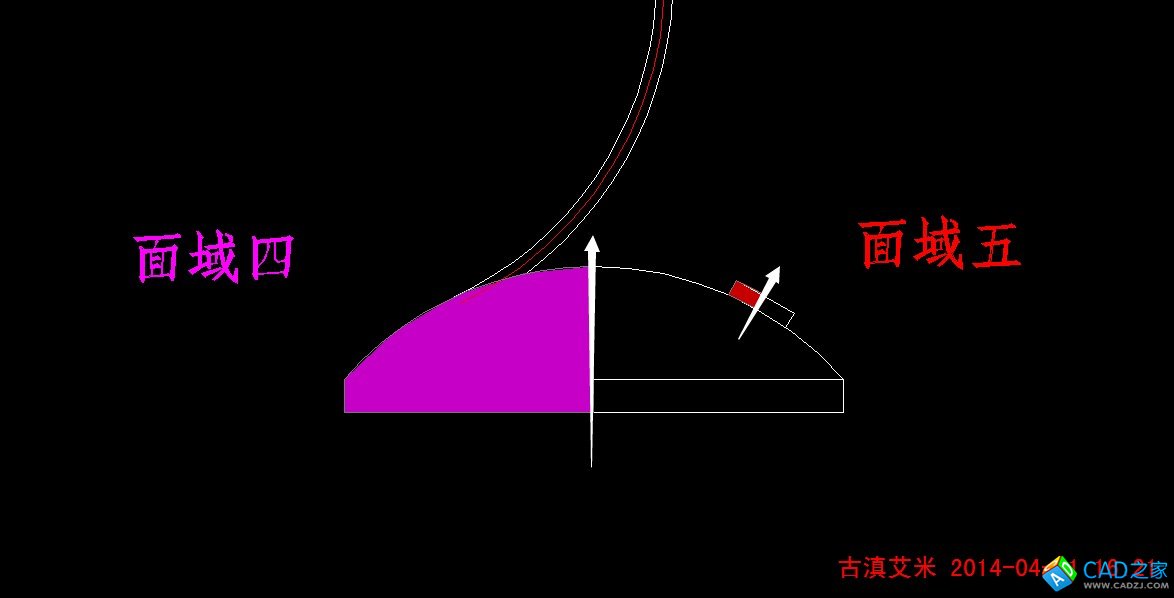

五、其他部分直接面域旋轉就可以，只是旋轉軸的選擇要對（圖示白色線為方向）

六、繼續面域旋轉（白色，粉紅色，藍色箭頭分別為旋轉軸）

七、燈罩那里花瓣的制作演示：（抽殼--曲面剖切）

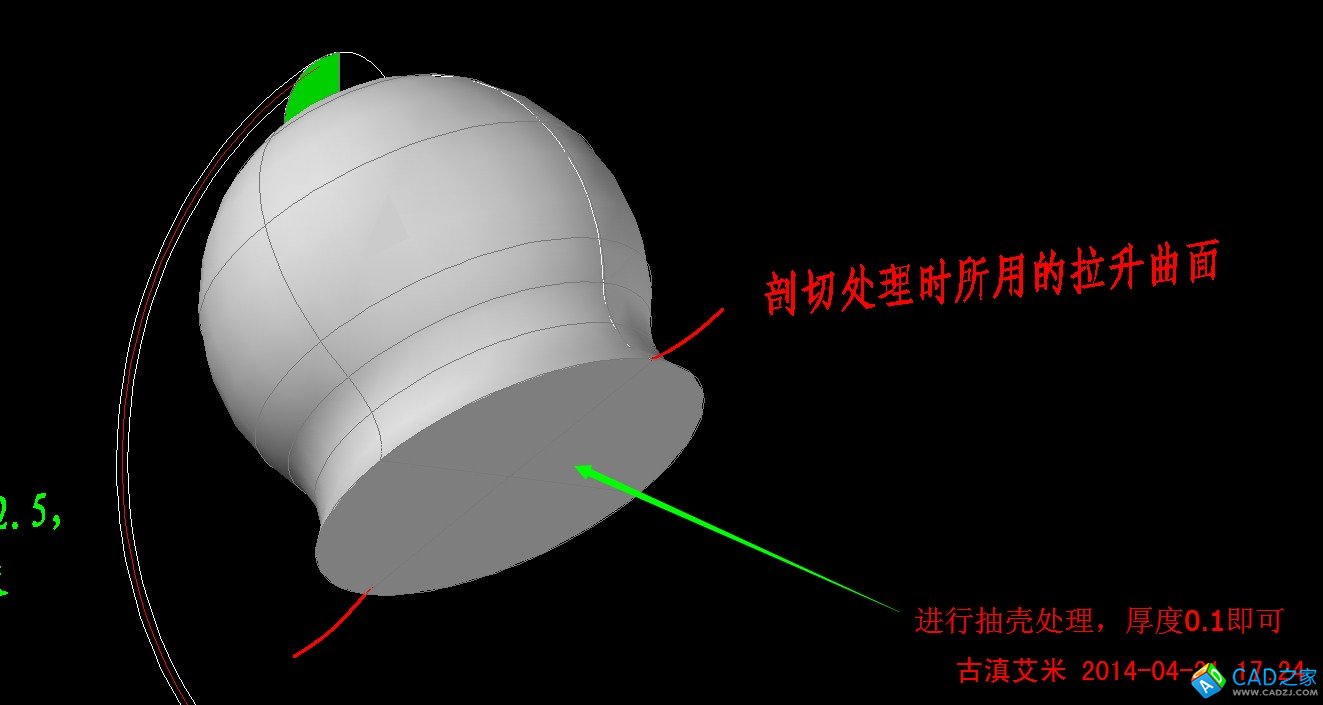

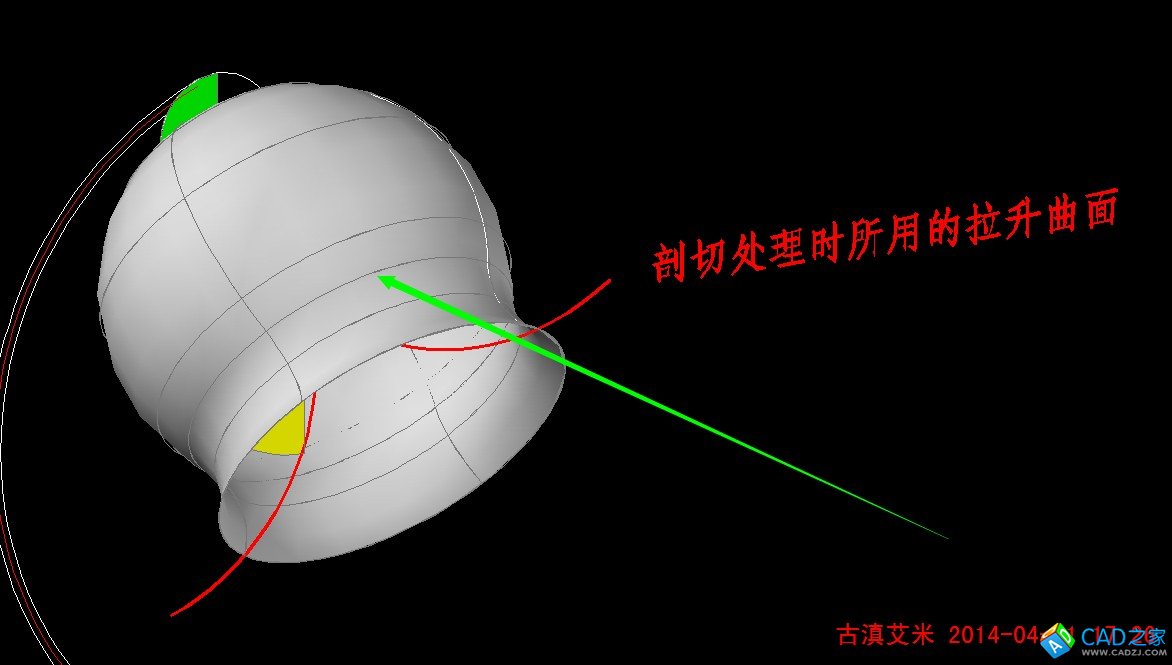

抽殼完成進行剖切處理

八、進行剖切

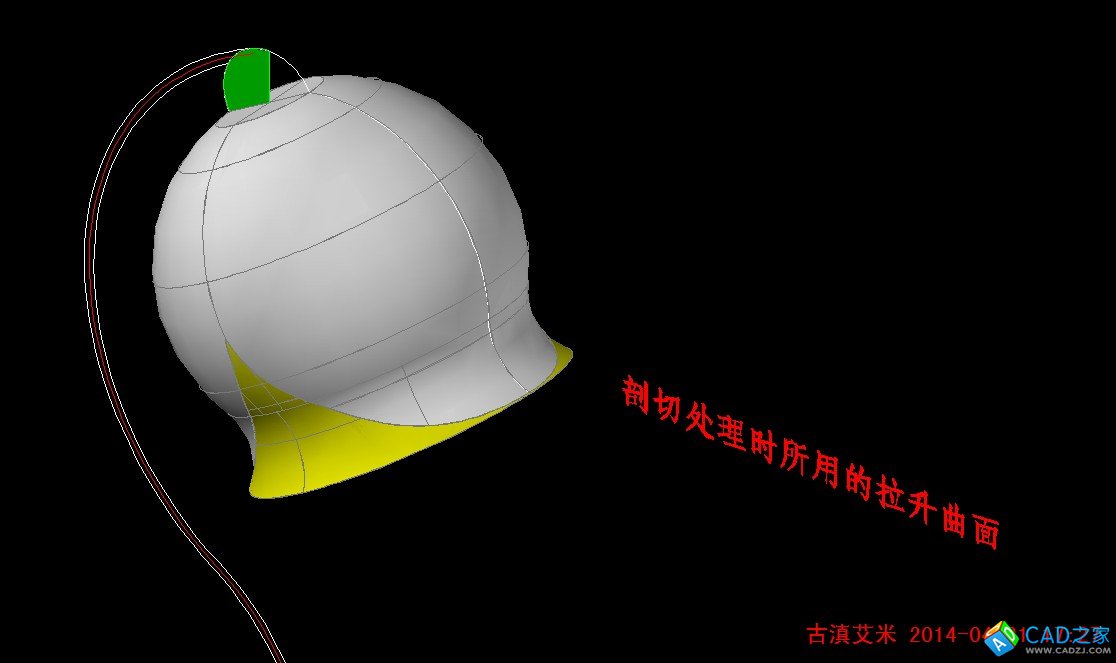

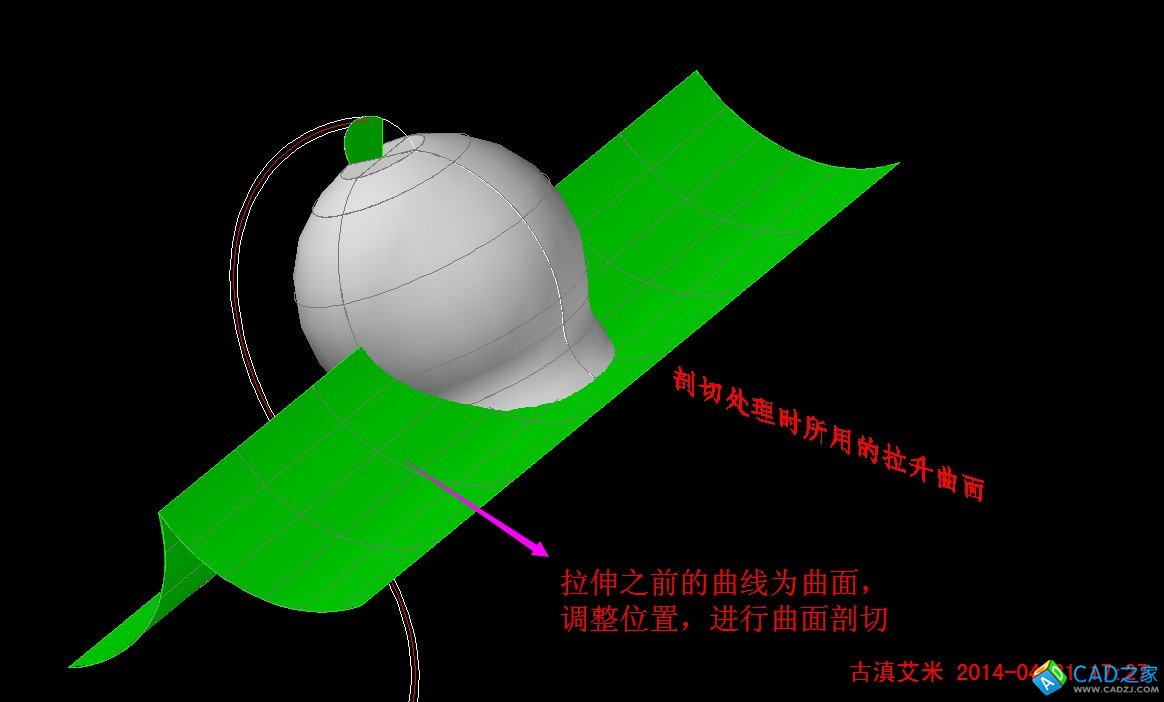

拉伸之前繪制的曲面為曲面

曲面剖切

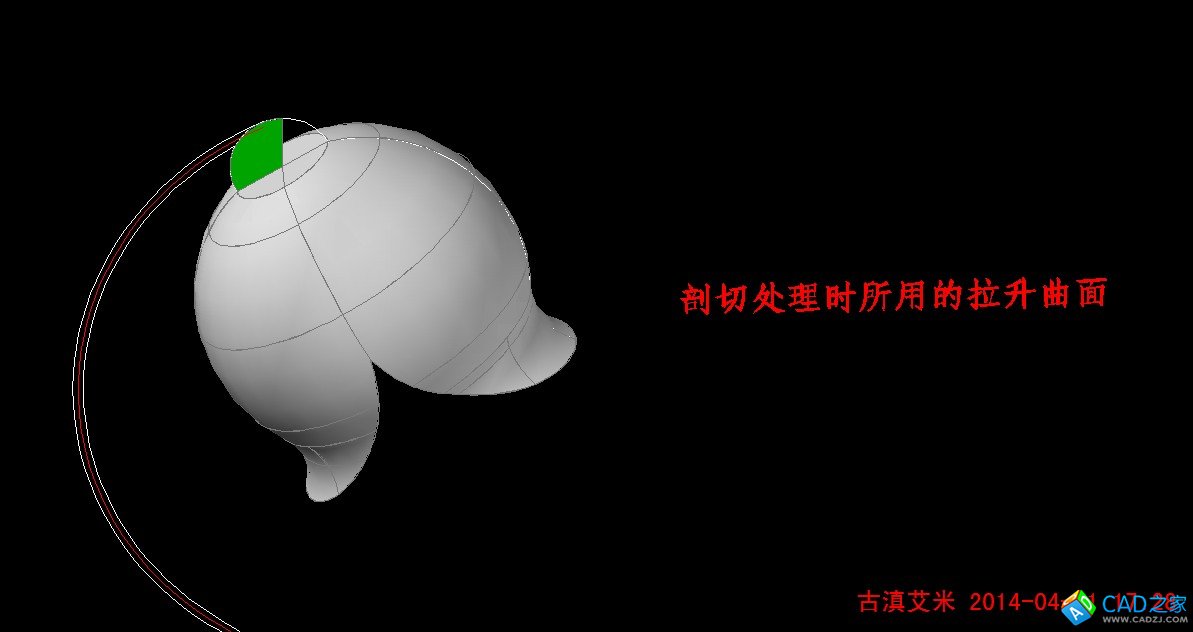

刪除多余的部分

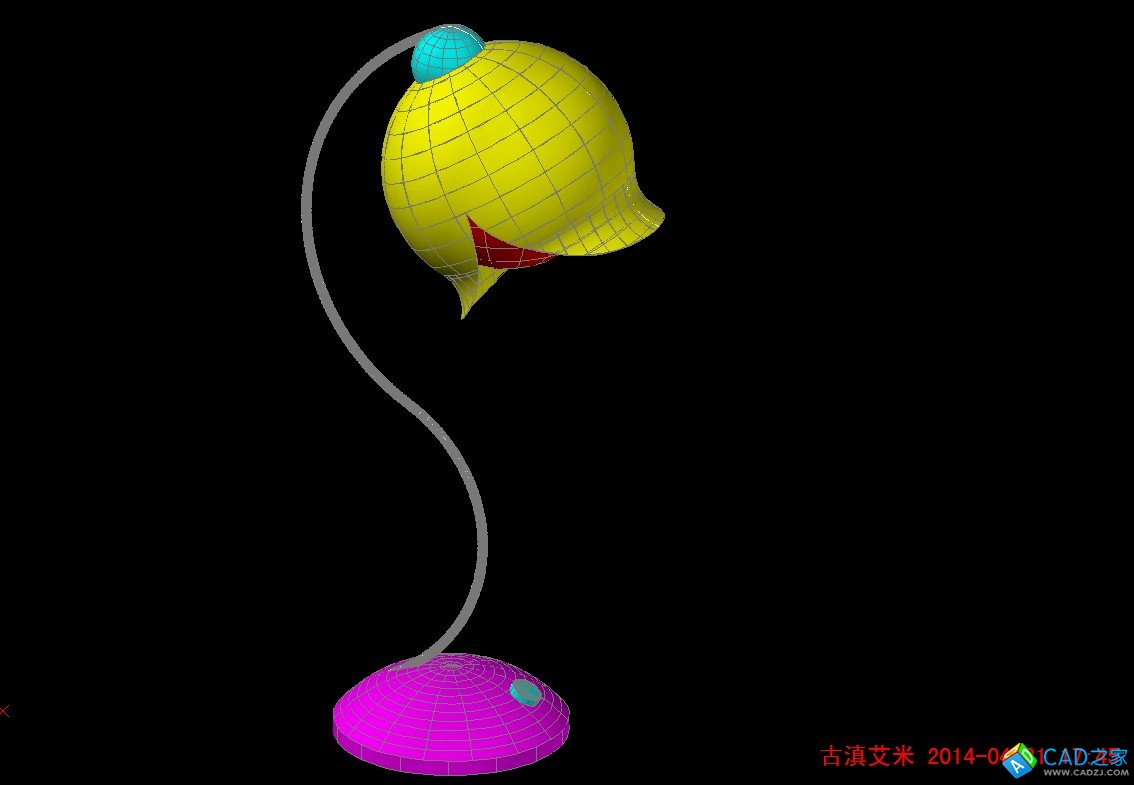

十、得到整體實體圖

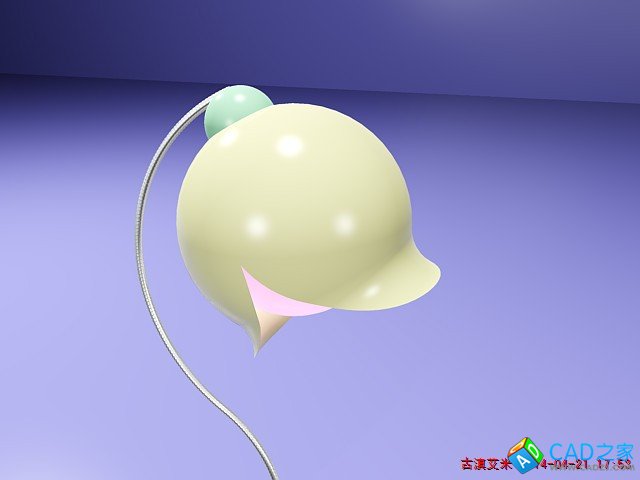

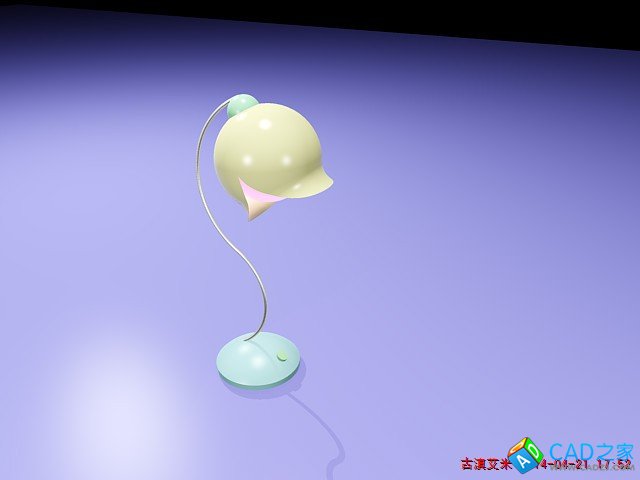

十一、渲染效果

十二、動態演示制作過程（詳細制作過程）
