工具選項板是一個比設計中心更加強大的幫手，它能夠?qū)?“塊”圖形、幾何圖形（如直線、圓、多段線）、填充、外部參照、光柵圖像以及命令都組織到工具選項板里面創建成工具，以便將這些工具應用于當前正在設計的圖紙。
    操作菜單“工具”——“選項板”——“工具選項板”，或者在按住“Ctrl”鍵的同時按大鍵盤上的數字鍵“3”，都可以打開工具選項板。

    工具選項板由許多選項板組成，每個選項板里包含若干工具，這些工具可以是“塊”，或者是幾何圖形（如直線、圓、多段線）、填充、外部參照、光柵圖像，甚至可以是命令。
    若干選項板可以組成“組”。在工具選項板標題欄（藍色的的地方）上右擊鼠標，在彈出的快捷菜單的下端列出的就是“組”的名稱。點擊某個“組”名稱，該組的選項板就打開并顯示出來。也可以直接點擊選項板下方重疊在一起的地方打開你所要的選項板。

一、如何將工具應用到當前圖紙
    將工具選項板里的工具使用到當前正在設計的圖紙十分簡單，單擊工具選項板里的工具，命令提示行將顯示相應的提示，按照提示進行操作即可。

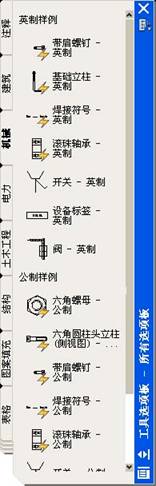

    比如點擊如圖上的“六角螺母-公制”工具，命令提示行里顯示“指定插入點或 [基點(B)/比例(S)/X/Y/Z/旋轉(R)]”，在圖紙上要插入的地方捕捉并點擊，該螺母就放置在圖紙上了。

二、如何創建工具
1 從設計中心創建工具
    能夠從設計中心來創建工具選項板，分三種情況：
    一是在設計中心左邊的文件夾列表樹里右擊含有“塊”圖形的文件，隨后點擊彈出的快捷菜單里的“創建工具選項板”，就會在工具選項板里創建以該文件名命名的選項板，且該選項板里包含有該文件里的所有“塊”圖形工具。
    二是在設計中心右邊的內容區里右擊某個“塊”圖形，再點擊彈出的快捷菜單里的“創建工具選項板”，“塊”圖形工具就會創建在新的選項板里。
    三是在設計中心右邊的內容區里將某個“塊”圖形或外部參照圖形拖到工具選項板，拖的時候如果在某選項板的名稱上停留一會可以打開該選項板，以便在這個選項板里創建工具。
    要注意，創建的工具是以這些源文件的存在為基礎的，因此源文件不允許改名、不允許刪除也不允許改變路徑。
2 從已有圖紙創建工具
    打開已有文件，從圖紙里將“塊”圖形、幾何圖形（如直線、圓、多段線）、填充、外部參照、光柵圖像拖到工具選項板就能夠在工具選項板創建這些對象的工具。
    同樣，包含“塊”圖形、外部參照、光柵圖像的源文件不允許改名、不允許刪除也不允許改變路徑。
3 創建命令工具
    將命令創建到選項板上有兩種方法。
    第一種方法是，右擊工具選項板的標題欄，在彈出的快捷菜單上點擊“自定義命令”，就會打開“自定義用戶界面”窗口，從該窗口將需要的命令拖到選項板里。
    第二種方法是，右擊工具選項板的標題欄，在快捷菜單上點擊“自定義選項板”，就會打開“自定義”窗口，在該窗口打開的情況下，將AutoCAD界面上的工具欄里的命令拖到選項板里。
4 從光柵圖像創建工具
    在光柵圖像所在的文件夾里將光柵圖像拖到Windows任務欄的AutoCAD圖標上稍作停留，待AutoCAD打開后繼續拖到工具選項板里，就可以在工具選項板里創建該光柵圖像的工具。
    最簡單的方法是在光柵圖像所在的文件夾里選擇光柵圖像后進行復制，然后到AutoCAD的工具選項板里進行粘貼。
    光柵圖像的源文件同樣不允許改名、不允許刪除也不允許改變路徑。

三、如何整理工具選項板

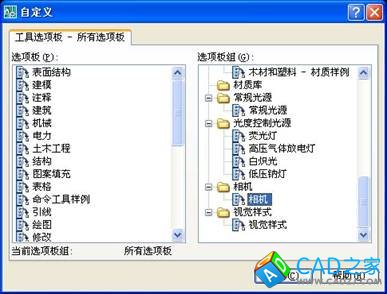

    為了方便管理，若干選項板可以組成選項板組。右擊工具選項板的標題欄，在彈出的快捷菜單上點擊“自定義選項板”，打開“自定義”窗口。

    “自定義”窗口右邊的“選項板組”框里列出的是選項板組及組里包含的選項板。窗口左邊的“選項板”框里列出的是所有的選項板。
    在“選項板組”框里的空白處右擊鼠標，點擊快捷菜單里的“新建組”可以建立一個新組。
    若將“選項板”框里的某個選項板拖到右邊的某個選項板組里，即該選項板就添加進這個選項板組。
    在選項板組里將某選項板拖到左邊的“選項板”框即可以將該選項板從選項板組里清除；或者在“選項板組”框里右擊要清除的選項板，再點擊“刪除”，也能夠?qū)⒃撨x項板從選項板組里清除。
    還可以在“選項板組”框里將某個選項板從一個組里拖到另一個組。
    要從工具選項板里刪除某個選項板，那就在“自定義”窗口左邊的“選項板”框里右擊這個選項板，然后點擊“刪除”；也可以直接在工具選項板里右擊要刪除的選項板的名稱，再點擊“刪除選項板”。
    在工具選項板里直接用鼠標將工具拖到另一個選項板，或者右擊某個工具再點擊“剪切”，然后到另一選項板里進行“粘貼”，都可以將工具從一個選項板搬移到另一選項板。

四、如何保存工具選項板
    如果你辛辛苦苦地將工具選項板按照自己的愛好習慣進行了整理，能不能將它保存下來以便重裝系統后恢復呢？
    右擊工具選項板的標題欄，在彈出的快捷菜單上點擊“自定義選項板”，打開“自定義”窗口，在“自定義”窗口右擊選項板或選項板組，在彈出的快捷菜單里點擊“輸出”，就可以將選項板或選項板組進行保存。
    恢復的時候只要在“自定義”窗口里右擊鼠標，再在快捷菜單里點擊“輸入”即可。
