用戶在使用CAD下載平臺的軟件做設計的時候，常常需要用到圖塊的編輯功能，為了提升用戶的工作質量，CAD打造了10種圖塊編輯工具，下面我們就一個一個地來認識這些工具的應用。

　　1、外部參照重定位

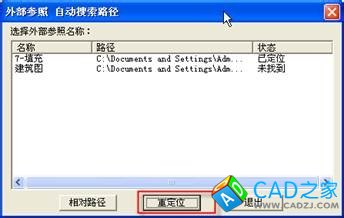

　　當插入圖中的外部參照的路徑改變了，圖中外部參照將無法顯示，就顯示出“xref +外部參照文件路徑+文件名”，通常情況下需要手動來定位外部參照文件的路徑，如下圖所示：



　　啟動外部參照重定位功能，軟件自動識別出圖中存在的參照，并給出參照的狀態，選擇路徑改變的參照，點擊“重定位”按鈕即可自動進行重新定位，參照將重新顯示在圖中。

　　2、顯示圖塊屬性

　　選擇一個圖塊，軟件將以列表形式顯示它的常用屬性，如右圖所示：



　　3、復制嵌套圖元

　　有時候圖塊中只有一部分是我們想要復制的，通常采用炸開然后復制或者復制然后炸開的方式，無論哪種方式都比較麻煩。此功能可以直接提取塊中的圖元進行復制，而無須再炸開。

　　4、分解屬性為文字

　　這個功能可以將屬性塊中的屬性以文字方式提取出來。

　　5、導入/導出屬性值

　　利用此功能可將一批屬性塊的屬性集體導出到文本文檔，然后打開該文檔對屬性值進行批量修改，隨后導入屬性值，這樣可以對屬性塊屬性進行批量修改，整個流程如下：

　　1、使用導出屬性值功能，軟件提示先保存成一個文本文件，輸入一個文件名保存。

　　2、在圖中選取屬性塊，支持框選，軟件自動過濾選擇屬性塊。如下圖所示：



　　回車確認后，所有選擇的屬性塊的屬性信息已經就都提取到文本文件中。

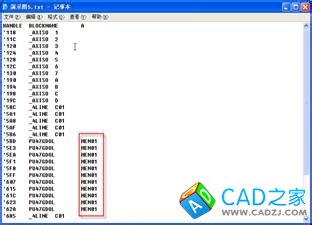

　　3、打開這個文件對屬性值進行編輯。如下圖所示 ：

　　文件中第一列是程序中的句柄，不用關心。只需注意下第二列的塊名和第三列的屬性值的對應關系即可。上圖中可將紅框內所有為MEN01的屬性值分別修改為Door-A~Door_K并保存退出。

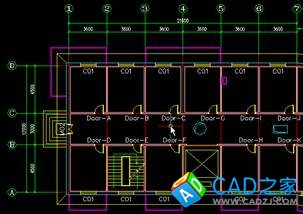

　　4、返回剛才那張圖紙，使用“導入屬性值”功能，導入剛編輯過的文本文件。圖中屬性塊的屬性值就會被集體修改。如圖4所示。



　　6、替換圖塊

　　利用此命令可以用圖中一種圖塊替換另外一種圖塊。具體操作如下：

　　執行此命令后，彈出“塊轉換”對話框，如下圖所示：



　　可以在圖塊列表中選擇要被替換的塊，或單擊“拾取”按鈕后在圖中拾取要被替換的塊，選定的圖塊名稱會顯示在下面的文本框。在列表中選擇圖塊名稱后按“確定”按鈕或在圖中拾取圖塊后，對話框頂部提示變位“選擇一個塊用于替換塊XXX”，此時再在列表中選擇圖塊名稱后確定或在圖中拾取圖塊后即可將與先選擇圖塊同名的圖塊全部替換成后選擇的圖塊。

　　7、統計圖塊數量

　　使用“統計圖塊數量”功能可以在統計圖中各種圖塊的數量。具體操作方法如下：

　　1、運行此命令打開“統計塊數量”對話框，如圖6所示。

　　2、然后輸入塊名，也可輸入圖層名作為過濾條件，或按后面的 “>”按鈕直接在圖中拾取要統計的圖塊名和圖層。如果想統計其他圖層上的同名塊，可不勾選圖層，不以圖層作為過濾條件。此外還可選擇是否“忽略插入點相同的塊”和“忽略比例<= XX的塊”。

　　3、設置好上述選項后在圖中框選要統計的范圍，單擊“統計”按鈕，即可統計出選擇范圍中的圖塊數量，命令行會提示：“請框選圖塊，確定統計范圍<回車結束>：”，此時可以繼續框選其他范圍，并按“統計”按鈕統計這些區域中圖塊的數量。

　　8、塊體顏色/線寬修改

　　執行bchgcol/bchgwid命令可以快速修改塊的顏色/線寬。

　　9、塊體文字角度/高度修改

　　用戶執行BCHGANG/BCHGHEI就可以快速修改塊中文字的角度/高度(對屬性塊無效)。

　　10、塊體圖層修改

　　這個功能的命令是BCHGLAY，執行此功能后就可以快速修改圖塊圖層為設定好的圖層。
