復合材料軸承套的變形分析

復合材料軸承套由于承受一定的工作摩擦力，而溫度不斷升高，同時它還承受一定的反作用力，這個軸承套的設計挑戰就是確定軸承底座的變形量(圖30，上)，為 了確保軸承不會松動。需要進行穩態熱分析和結構靜態分析。

第一步獲得軸承到的溫度分布(圖30下)。

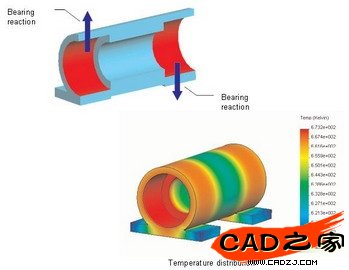

圖 30 由于軸承套在底部產生熱量因此導致溫度分布不均勻

根據上面的分析結果，運行一個靜態分析計算軸承套的變形量，靜態分析綜合考慮了熱載荷以及結構載荷。如圖31所示軸承兩個孔的徑向位移。

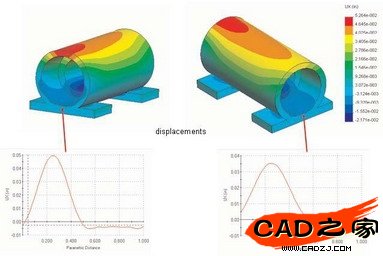

圖 31 軸承兩端面邊線的徑向位移。

如果必要的話，我們還可以計算不同材料屬性的熱力和結構分析(如熱導率，彈性模量)。
