快速標注可以一次將多個尺寸得出。



1.  點擊快速標注命令，也可以點擊標注下拉有個快速標注，或者也可以輸入QD回車執行快讀標注命令。
2.
3.
4.
5.

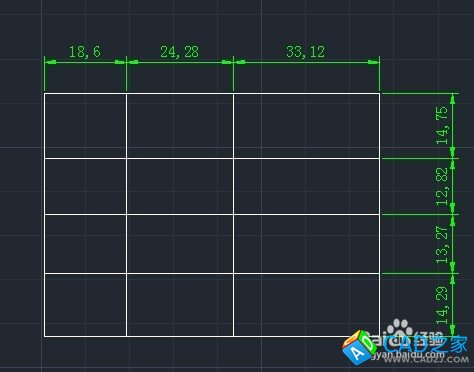

    如圖示，如果一個一個標注各段線段尺寸，估計會時間長一點，如果用快速標注，會很快。

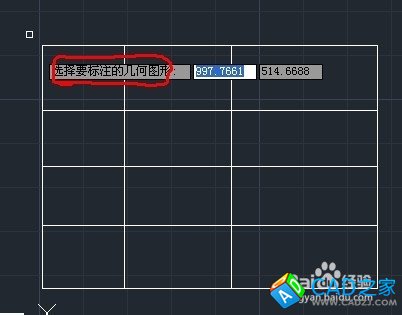

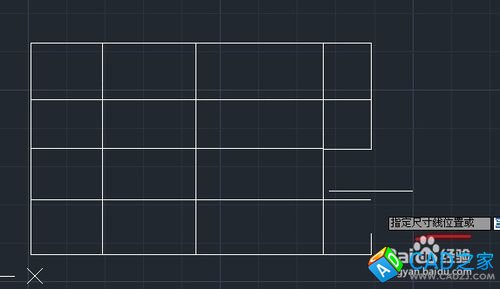

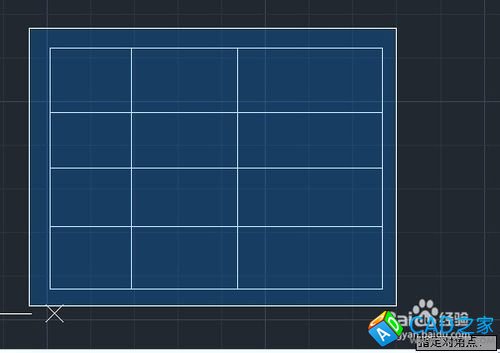

   點擊快速標注命令，然后框選圖形回車移動鼠標，在任意一處點擊確定尺寸的位置。








6.

    在框選圖形回車后提示欄出現：指定尺寸線位置或 [連續(C)/并列(S)/基線(B)/坐標(O)/半徑(R)/直徑(D)/基準點(P)/編輯(E)/設置(T)] <連續>

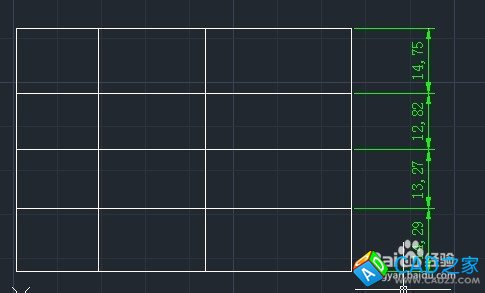

   輸入C回車得到的是第一幅圖結果

   輸入S回車得到的是第二幅圖結果

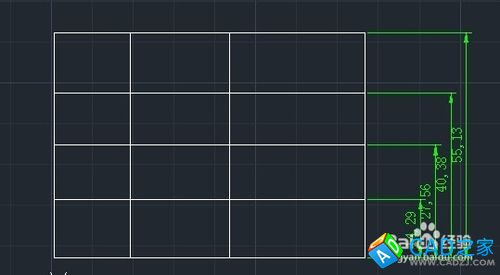

   輸入B回車得到的是第三幅圖結果

   輸入O回車得到的是第四幅圖結果

   半徑和直徑是相對于圓弧來標注的。

   基準點是點擊一點為零點位置，以零點為參照點標注坐標值。
