如何在CAD2015軟件中繪制角線的圖文教程

時間:2015-03-04 15:30:53 來源:未知

CAD軟件中，是沒有直接繪制角線的指令，但是咱們通過構造線來繪制需要的角度直線，本節CAD教程講解：如何在CAD2015軟件中繪制角線。下圖為繪制的45度角線；

CAD教程：[19]CAD2015繪制角線的方法

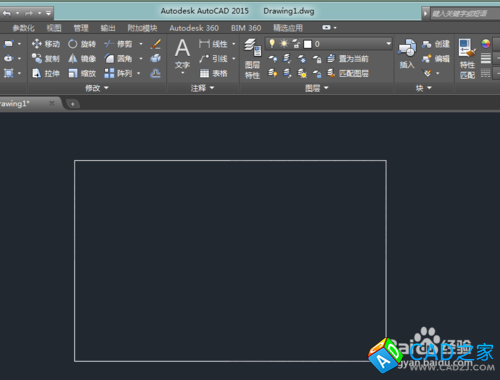

  1. 為了便于說明咱們繪制的角線，先在CAD繪圖窗口中繪制一個矩形；
  2. CAD教程：[19]CAD2015繪制角線的方法

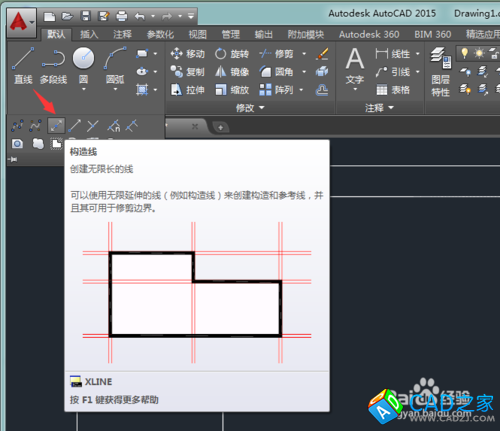

  3. 展開CAD2015繪圖工具欄，找到構造線，如想了解構造線的定義，可以把鼠標放在構造線指令線，其就能顯示說明文字了；

    CAD教程：[19]CAD2015繪制角線的方法

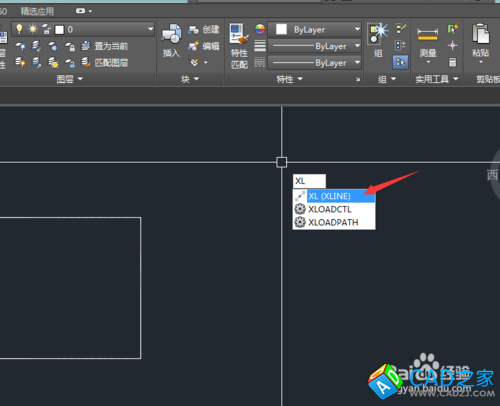

  4. 在命令行中鍵入“XL”（構造線指令的快捷鍵）

    CAD教程：[19]CAD2015繪制角線的方法

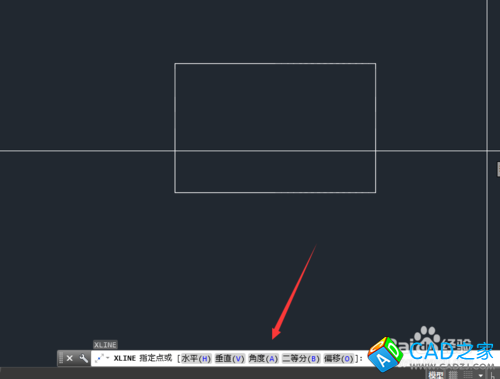

  5. 在繪圖窗口處，會提示構造線命令中的所有選項；

    CAD教程：[19]CAD2015繪制角線的方法

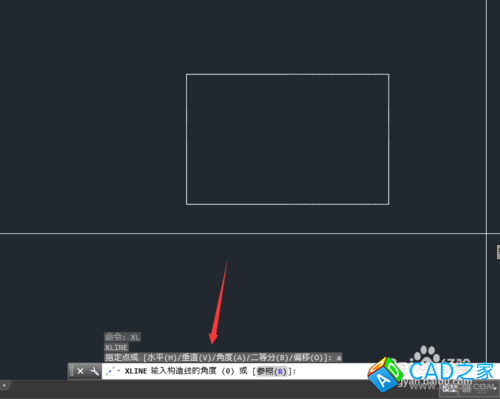

  6. 根據提示，建入“A”；

    CAD教程：[19]CAD2015繪制角線的方法

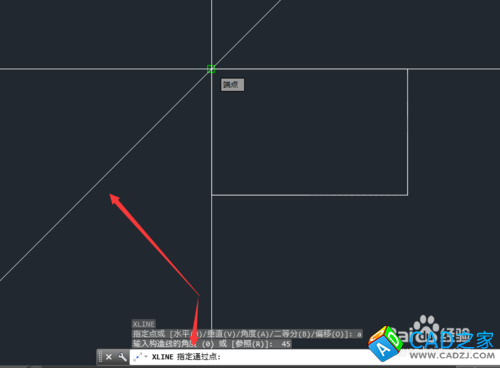

  7. 輸入要繪制的角度，教程所要繪制的角線為45度；

    CAD教程：[19]CAD2015繪制角線的方法

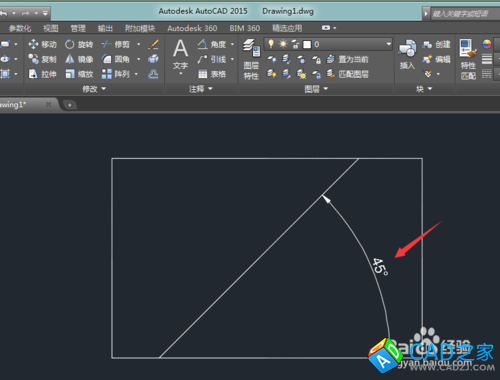

  8. 在繪制好45度的角線后，使用修剪命令，剪掉多余的線，然后用角度標注，可以測量咱們繪制的結果；

    CAD教程：[19]CAD2015繪制角線的方法
  9.

    構造線不能直接標注角度，必須把其修剪成直線才線，在鍵入角度時，CAD默認的角度方向為逆時針，如發現角度方向反了，需要在數值前加“-”負號。
