AutoCAD教程：根據三角形頂點繪制圓弧技巧

時間:2015-03-04 16:04:03 來源:未知

在CAD2015下，繪制圓弧的種類有許多中，本節CAD教程講解通過三角形的三個頂來來繪制圓弧的技巧，歡迎學習；

CAD教程：[25]根據三角形頂點繪制圓弧技巧

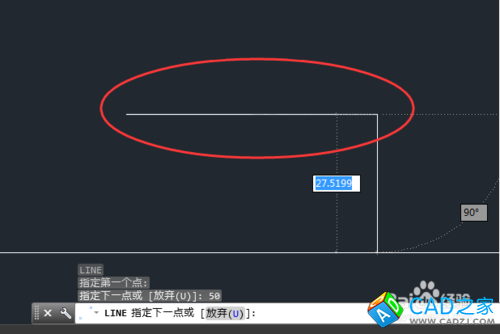

  1. 為了規范圖形，先繪制一條長50mm的水平直線，作為三角形的第一條邊；
  2. CAD教程：[25]根據三角形頂點繪制圓弧技巧

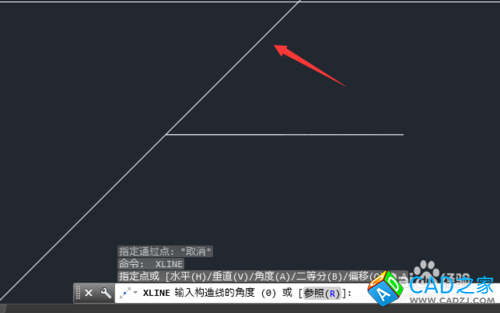

  3. 隨意繪制一個斜線；（需要使用構造線中的角度功能才能繪制此線，關于其角度，大家練習時自訂即可）

    CAD教程：[25]根據三角形頂點繪制圓弧技巧

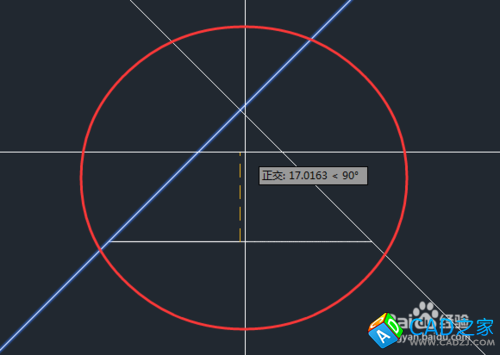

  4. 使用MI（鏡像命令）以直線的中間為基礎，鏡像另一側的斜線，當然也可以同樣使用構造線，不過此時在輸入角度時，要使用負值；

    CAD教程：[25]根據三角形頂點繪制圓弧技巧

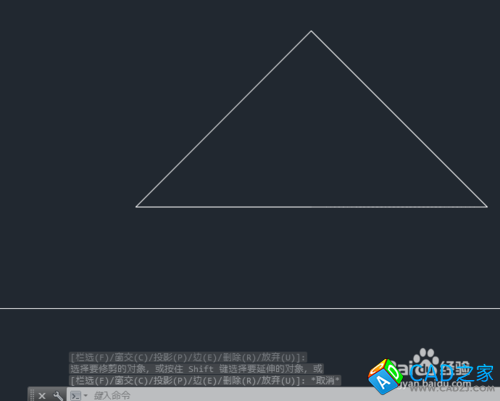

  5. 通過修剪得到的三角形如下圖；（使用修剪命令時，先點空格，然后直接選需要修剪的直線就好了）

    CAD教程：[25]根據三角形頂點繪制圓弧技巧

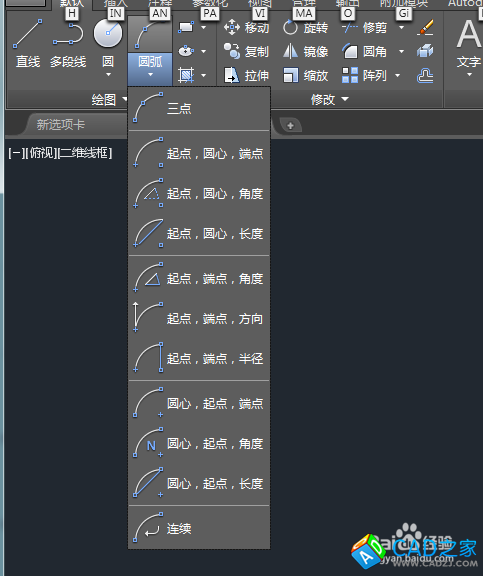

  6. CAD2015下繪制圓弧的命令有好多種，下圖是其具體的畫法截圖；

    CAD教程：[25]根據三角形頂點繪制圓弧技巧

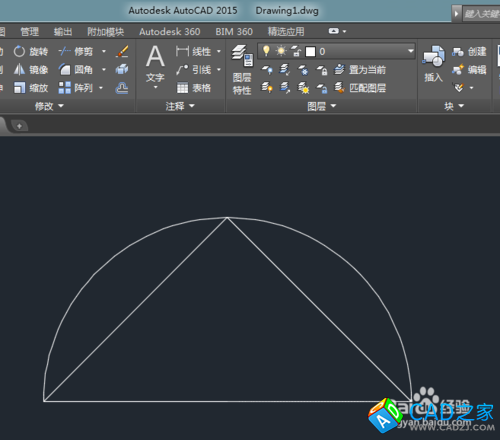

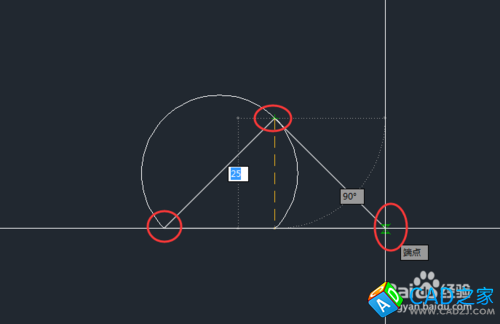

  7. 單擊三點繪制圓弧命令后，依次選擇三角形的三個頂點（圖1所示），選擇完成后，最終通過三點繪制的圓弧如圖2；

    CAD教程：[25]根據三角形頂點繪制圓弧技巧
    CAD教程：[25]根據三角形頂點繪制圓弧技巧
