一、 開場白
作圖方法因人而異，這是由于大家對軟件的掌握程度不同，認識的深度也不一樣，同時習慣和愛好甚至性格、特點迥異，由此不同的人有不同的作圖方法。
從最終結果來看，不能說哪種方法就一定高明，笨方法甚至是某些錯誤的繪圖方法不一定畫不出好圖來，這全看個人的功力了，但從過程和認識上來看，我覺得還是有優劣之分的。
同時，一個人繪圖習慣的形成，是在不斷的實踐中積累而成的，不可能一下子達到一個很高的水平，差別只在于快慢而已，這取決于個人的認知及用心程度，當然也包括個人自身的某種潛在素質（藝術的、欣賞的、美感的等），大概也包括聰明程度吧，嘿嘿。
不過請大家不要誤解，以上只是隨便說說而已，蘿卜青菜各有所愛，就看大家的喜好和取舍了。
另外，不論采取怎樣的作圖方法，養成良好的作圖習慣都是很重要的，這有助于提高效率。

下面的內容正像標題說的一樣，僅是我的一點認識，一點方法，一點感想，并不局限于具體的應用過程或者使用方法，因為有些東西你完全可以買本書來看，從這個意義上說，書本上沒有的才是難得的的，才更有助于提高。
當然，并沒有強求的意思，眾口難調，這里只是一點點建議。

以下以AutoCAD2006為準，且以布局出圖為出發點。

二、 模板文件
1、建立自己的模板文件，這樣可以以自己的喜好進行設置，形成自己的風格。
2、在模板文件中一般應做好以下設置：
單位、精度、圖層（顏色、線型、線寬）、文字樣式、標注樣式、復合線樣式、默認線寬、默認字體及默認字高、捕捉類型。
3、命名：按圖幅大小命名，例如A3.dwt，A2.dwt等。

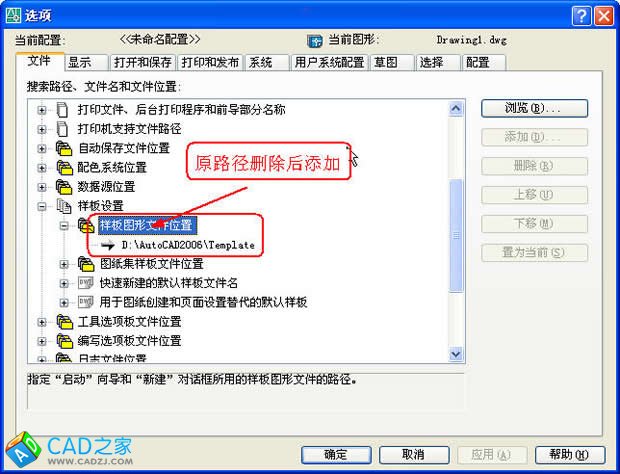

4、位置：模板文件建議放在AutoCAD安裝目錄下，便于查找，可以在選項對話框里進行更改。
見下圖：



注：有的人不使用模板文件，要作圖就在原來的圖上拷一個圖框，也就是利用原來畫過的老圖，這種情況一般是使用模型空間出圖，因為不需要精確對位，隨便放就行了，而在布局（圖紙空間）時則需考慮與圖紙的匹配，當然，有的人在布局里也是放置很多張圖紙，沒什么好說的，看個人喜歡了。

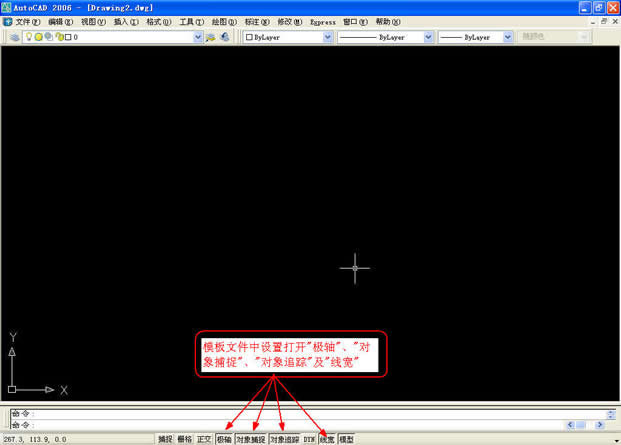

這是我在模型空間里的工作界面：

注：看上面的界面大家知道是習慣用快捷鍵的了，沒錯，一開始用CAD的時候就不習慣點菜單，以至于養成了用快捷鍵的“壞毛病”，沒辦法，一來覺得點菜單太慢，二來覺得窗口太小，反正怎么說都覺得用快捷鍵大大地好。
建議初學者開始學CAD時就養成用快捷鍵的習慣，老手們也可以試試改改習慣，呵呵，很酷的……。

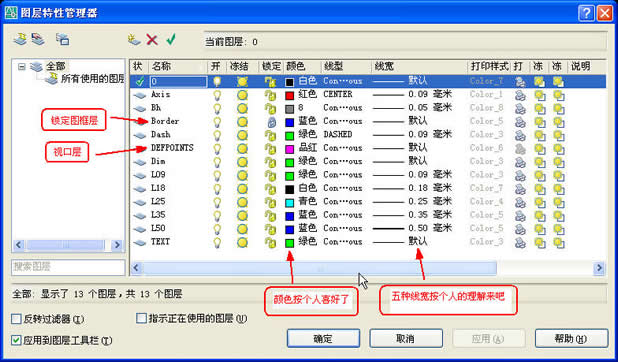

三、 關于圖層使用
1、圖層命名最好用英文縮寫，少用漢字。
2、根據自己的專業需求合理設置圖層數量，且宜少不宜多。
3、對象屬性（顏色、線型、線寬）一律隨層，便于修改對象。

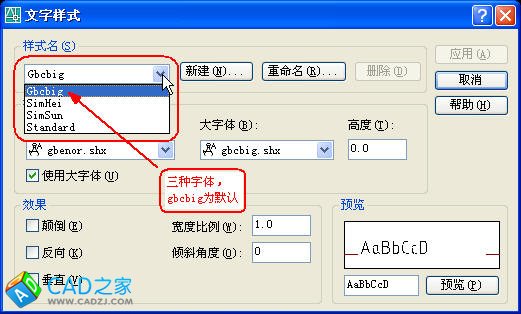

四、 文字與文字樣式
記住幾個原則：
1、盡量少用字體，一般三、四種足矣。而且盡量使用SHX字體，少用TTF字體。
2、SHX我用的是gbcbig.shx+gbenor.shx組合，這兩種字體在2000版以上的CAD中都有，方便圖形交換，用于標注字體、引線標注字體、一般性注釋、說明。
3、TTF我用的是宋體和黑體兩種，沒什么好說的，Windows自帶的，用于寫圖名、索引和詳圖符號里的字母與數字、房間名等需要醒目的地方。
4、文字樣式名稱最好用大字體本身的文件名，便于識別，例如：文字樣式gbcbig，表示gbcbig.shx+gbenor.sh，simsun表示simsun.ttf，simhei表示simhei.ttf。
5、關于文字預先使用textsize命令設好默認字高，這樣就不用每次都調整了。
注：堅決反對使用生僻的字體，AutoCAD中沒有的堅決不用，Windows中沒有的堅決不用。我不認為AutoCAD本身提供的字體不好看，也不認為AutoCAD本身提供的字體滿足不了要求，呵呵，話說大了，做結構的很多鋼筋符號什么的沒有怎么辦，別人做好的字體為何不可以拿來一用，沒什么好說的，想用就用吧。



五、 標注及標注樣式

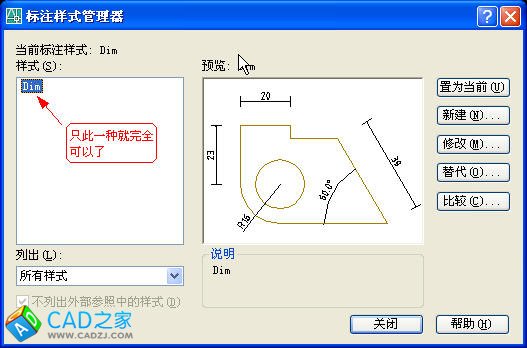

1、使用布局（圖紙空間）出圖的情況，標注樣式只設一種就行了。
見下圖：

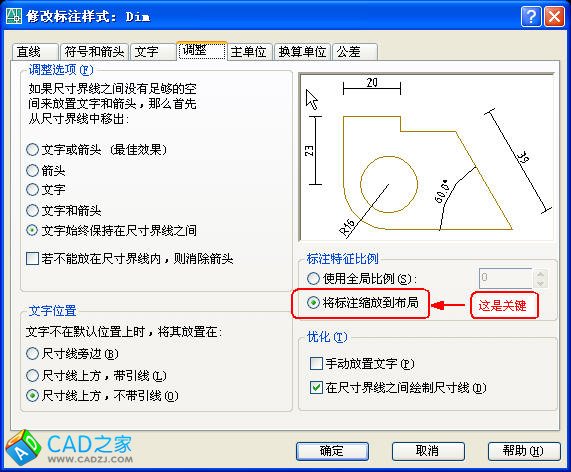

這里的關鍵是設全局比例Dimscale=0，在標注樣式中表示為：“將標注縮放到布局”，即勾選此項。
見下圖：



2、使用模型空間出圖的情況，沒辦法，要么預先把所有的或經常用的標注樣式設置好，或者隨用隨設，依個人喜好，總之很繁瑣，鑒于標注是CAD里很關鍵的一點，建議作圖方式使用布局。
3、標注樣式中的各種數量（指箭頭大小、基線間距、文字高度等）設置，無論是布局（圖紙空間）出圖，還是模型空間出圖，均采用實際圖紙（指打印出來的A2、A3圖紙）中的大小。比方說實際圖紙中文字高3.5mm，那就設3.5。

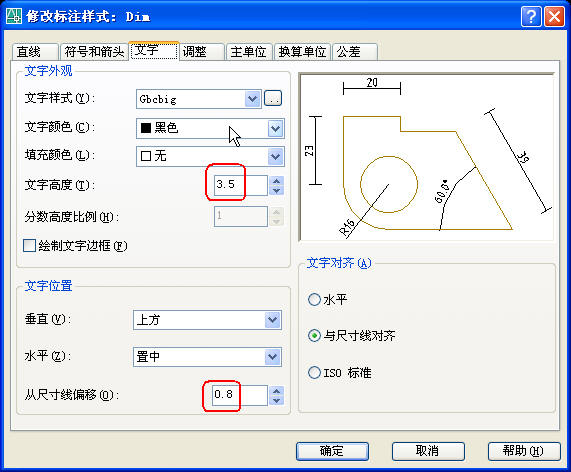

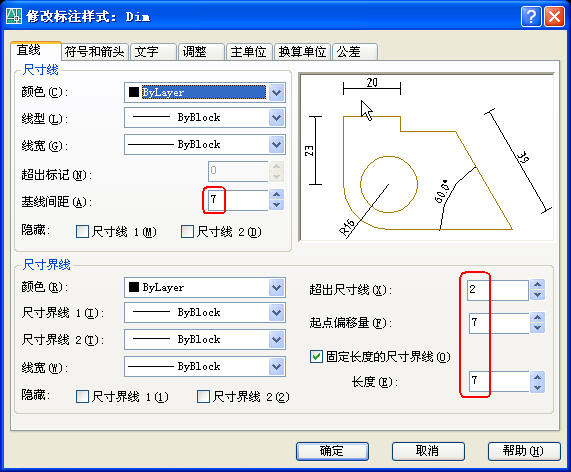

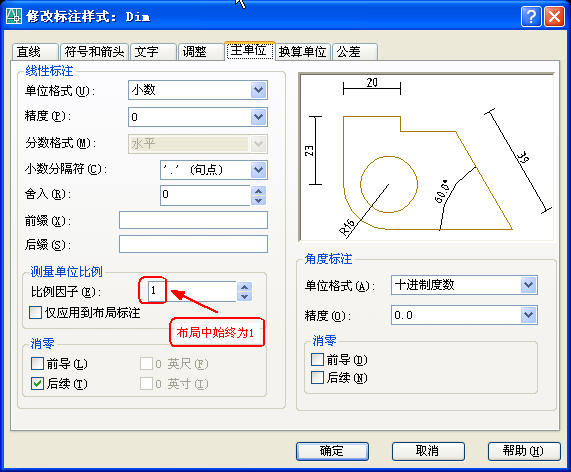

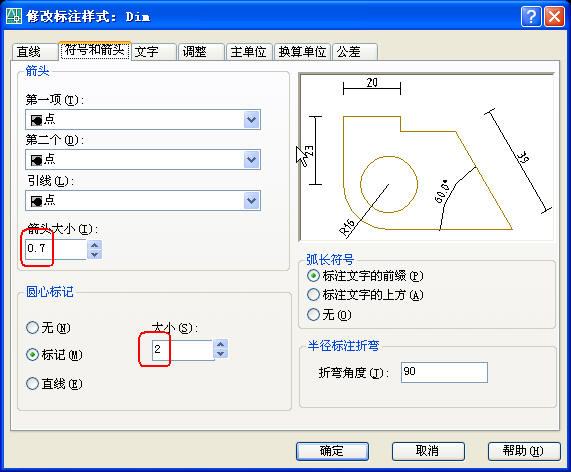

我的習慣設置，見以下連續貼圖：

注：
關于標注樣式的設置，我建議只設一種，一是簡單，只有一個標注樣式，就基本上可以解決所有的標注情況，一勞永逸，二是不需要換算那討厭人的比例，不容易出錯。

有的人喜歡把這里設置成按比例換算后的大小，例如實際圖紙中3mm的字高設成300mm，堅決不是一種好習慣。對于模型空間，字高應該使用全局比例來調整，對于布局，直接設置成實際大小。

關于標注的方式，我建議在圖紙空間中標注（包括引線標注、其它注釋文字等），其實這也是AutoCAD公司使用圖紙空間的本意。大家可以看看AutoCAD2006幫助里關于圖紙空間的解釋：“圖紙空間是圖紙布局環境，可以在這里指定圖紙大小、添加標題欄、顯示模型的多個視圖以及創建圖形標注和注釋”。當然這里并沒有強制規定。

另外，在圖紙空間標注時可以有兩種情況，一種是在激活的視口里標注，一種是在圖紙空間中標注。在激活的視口里標注，實際上就是在模型空間里標注，其結果自然是標注本身位于模型空間，不用說在圖紙空間中標注的結果是，標注本身就位于圖紙空間。

要注意的是，在激活的視口里標注，全局比例必須設成Dimscale=0，而不能設成Dimscale=1，或者你預先查詢一下視口比例，再設Dimscale=視口比例也是可以的，盡管在Dimscale=1的情況下，直接在圖紙空間中標注也是正確的，不過，何必呢？統一設成Dimscale=0不就啥事都沒了嗎？

我的習慣是，文字、尺寸標注及各種符號等均在圖紙空間?，F在習慣了，覺得文字、尺寸標注、符號等就應該放在圖紙空間里，如果你不喜歡這樣，可以隨時用“Chspace”命令把文字、尺寸標注及符號等轉換到模型空間中去。
