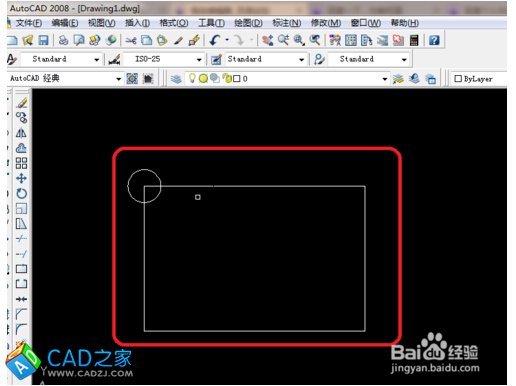

1、如下圖畫一個長方形長是800，寬是500，這里一定要記住這個數(shù)字，在長方形的角在畫一圓。

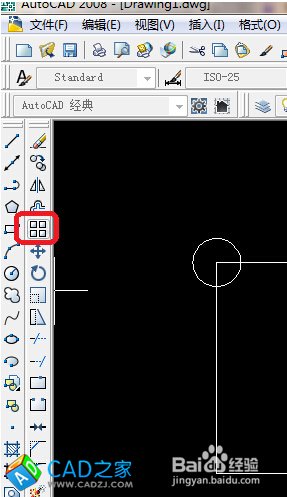

2、在選擇左邊工具欄-陣列。

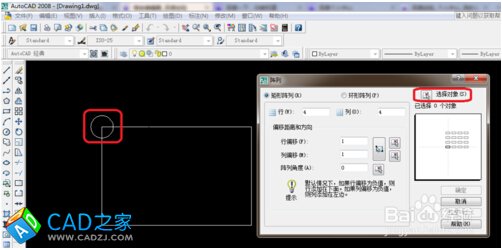

3、出現(xiàn)了陣列框，選擇對象。這里的對象是圓形哦，不是正方形。

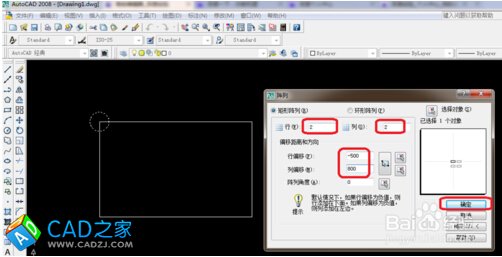

4、選擇圓形后空格回到陣列，這里說明一下行是要在這個圓有多少個，這里是兩個就輸入兩個，列也是一樣。這里的行偏移的是-500、列偏移是800。500是寬800是高，都輸入之后單擊確定。

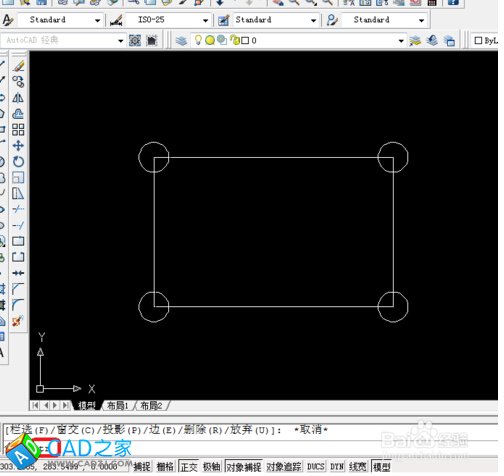

5、如下圖就完成了四個圓的陣列，在輸入tr，空格，空格來進行修剪。

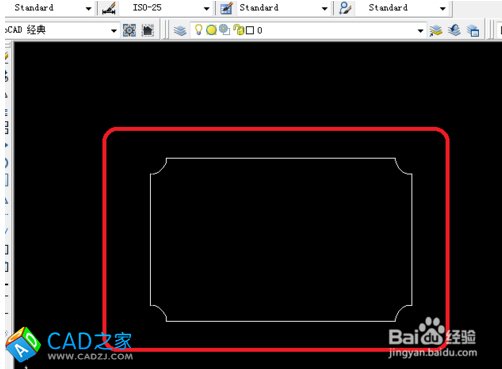

6、如下圖修改之后就好了。
AutoCAD怎樣畫矩形陣列的圖文講解
