CAD的特點就是能繪畫規則的圖形，不規則的有些難度，列出幾種方法以供參考：

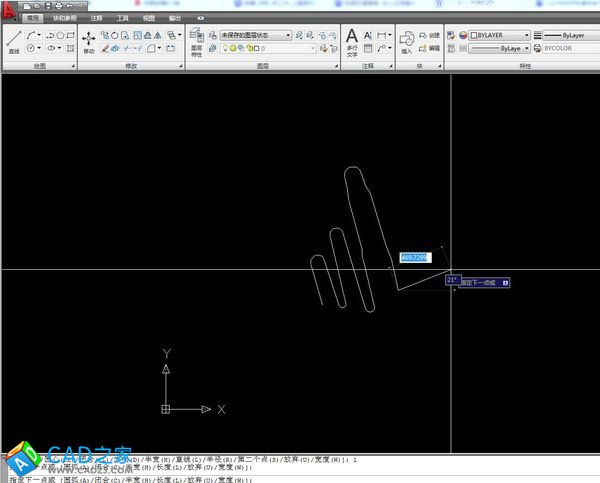

1、多段線，快捷鍵：PL。多段線可以畫直線與弧線，在繪圖中使用，可以嘗試用多段線來畫。但有一個缺點就是當使用畫弧時需要完成命令以后才能改變方向或細部調節。

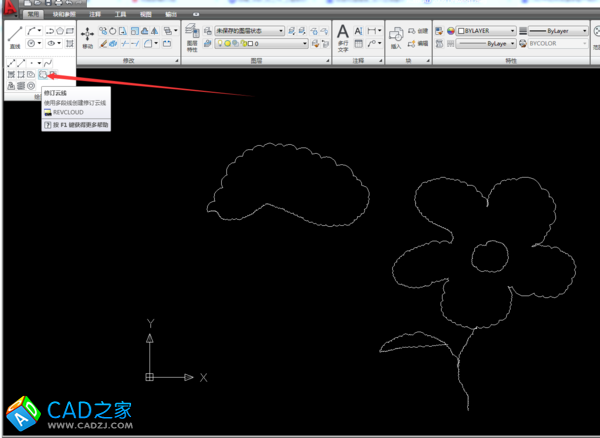

2、修訂云線，快捷鍵：REVCLOUD。修訂云線是用來標注需要修改圖紙部位的輔助線，不過也可以用來進行手繪，不過會出現云朵狀的形狀。該命令可以通過滑動鼠標來實現快速繪圖功能。用來繪制簡單的東西可以，但是要求精細的就沒辦法繪制了。

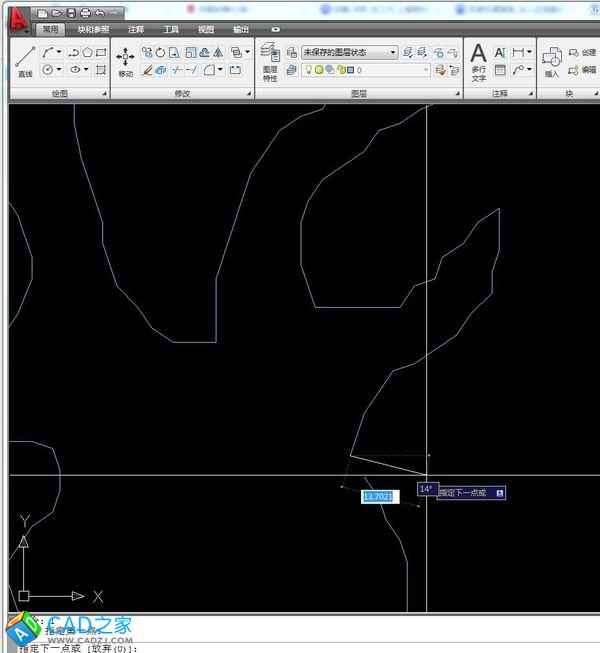

3、直線，快捷鍵：L。直線只能畫直線，不要懷疑，因?yàn)橄蛄繄D都是由像素組成的，像素其實是方塊，所以，當向量圖放大以后，是會看見方塊的，所以直線完全可以組成向量圖形。簡單點說就是放大后用直線描繪邊緣，包括圓形物體也可以用一段一段的直線來表示，所以用它來做手繪也是可行的。

#p#分頁標題#e#

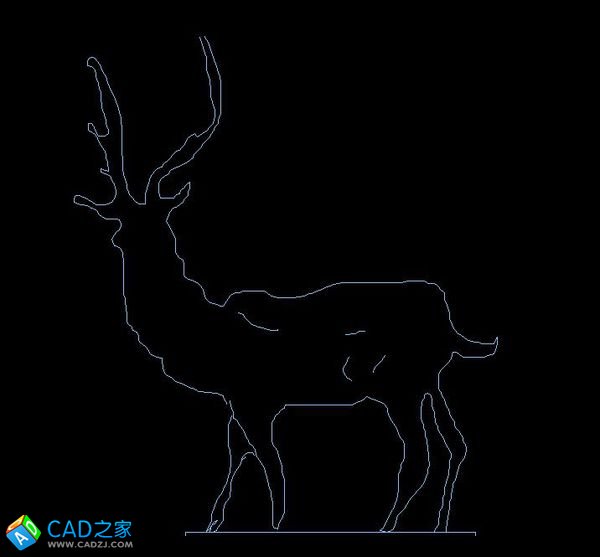

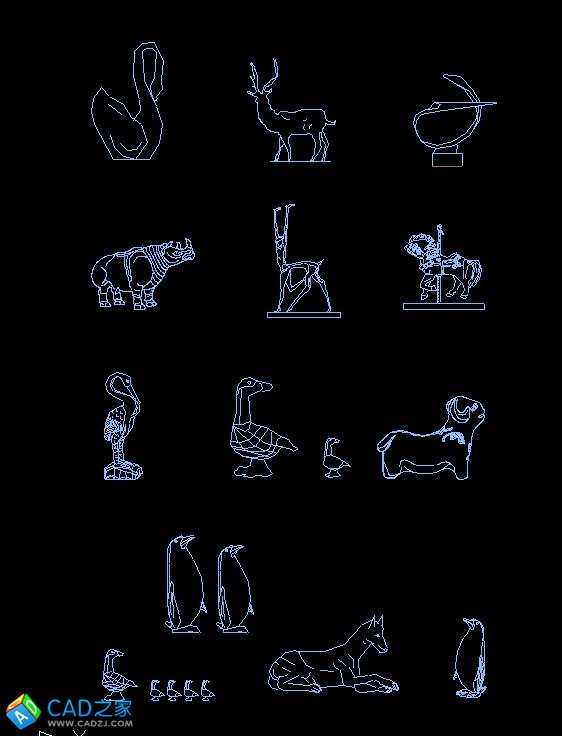

畫好圖形以后，將其縮小就看到如下圖形

總而言之建議CAD掌握熟練，可以使用多種命令進行配合繪圖，這樣速度更快效果更佳。
