AutoCAD如何快速畫圖的小技巧分享

時間:2017-10-19 11:40:56 來源:未知

作者：dop設計
鏈接：https://www.zhihu.com/question/30768527/answer/208474327
來源：知乎
著作權歸作者所有。商業轉載請聯系作者獲得授權，非商業轉載請注明出處。

A. PL線兜圓弧快速方法

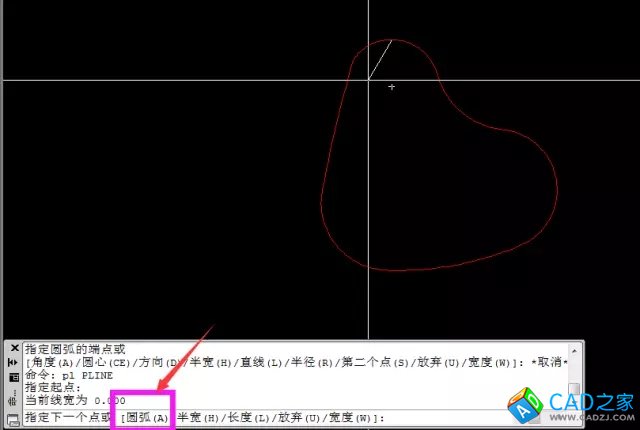

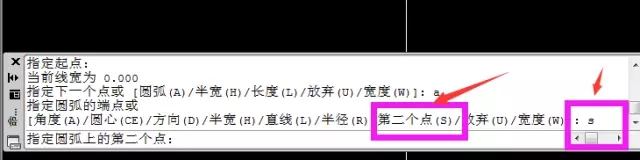

PL——指定起點——A圓弧——S第二點選擇圓弧的中點——這是最快速兜圓弧的方式；




a.










b.







B.快速把矩形4角轉換成圓弧

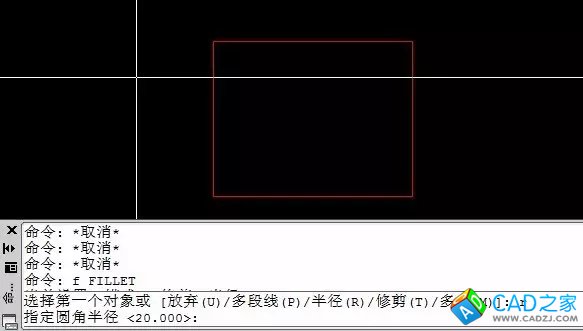

a.F倒角指定半徑

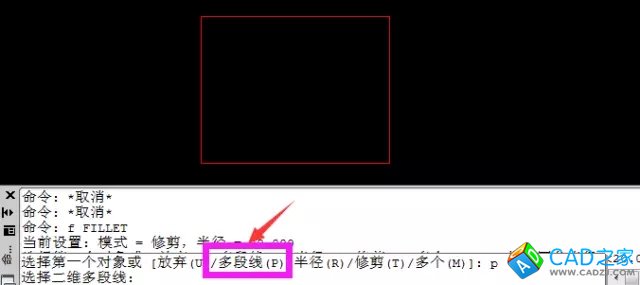

b.P選擇多段線,矩形4個角瞬間變成圓弧；




a.













C.在CAD的操作中，一般情況下，鼠標右鍵等同于回車鍵操作完成后，再按一次右鍵為重復上一次的操作三鍵鼠標中間鍵向外滾動為放大窗口，向里滾動為縮小窗口 。




D.直徑符號（%%C），正負號（%%P），度數（%%D），%%u<內容>%%u 加下劃線，%%O<內容>%%O。
