如何用CAD繪制指北針的詳細圖文說明

時間:2017-11-16 10:47:21 來源:未知

正常啟動autocad2013軟件，選擇“文件|保存”菜單命令，將其保存為“指北針.dwg”文件。

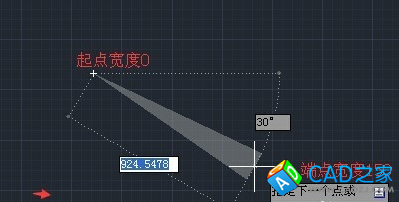

單擊“繪圖”工具欄上的“多段線”按鈕，根據命令行提示，在視圖窗口中指定多段線的起點，并選擇“設置線寬（W）”選項，在“輸入起點寬度：”提示下輸入“0”，在“指定端點寬度：”提示下輸入“150”如下圖所示。




按[F8]鍵打開“正交”模式，向下拖動鼠標指針，輸入多段線長度為245mm,然后按下空格鍵確定，這時系統提示“指定下一點：”，用戶再次按下空格鍵將多段線命令取消，如下圖所示。




執行“直線”命令（L），開啟正交模式，過多段線下側的中點，向下繪制一條垂直線段，其長度為350mm.

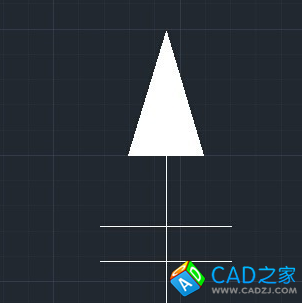

執行“定數等分”命令（div）,根據命令行提示，選擇上一步所繪制的垂直線段為等分對象，然后輸入線段數目為5，并按下空格鍵確定。過直線中間的二個等分點，分別向左、右繪制4條長度為130mm的水平直線；再執行“刪除”命令（E），將等分點進行刪除，如下圖所示。

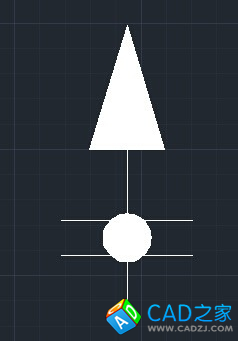

執行“圓環”命令（do）,在“輸入圓環內徑：”提示下輸入“0”，按下空格鍵確定，系統將提示“輸入圓環外徑”，這時輸入外徑為“95”，并按下空格鍵確定，然后捕捉到垂直線段的中點為圓環中心點，繪制一個圓環。




執行“多段線”命令（PL）,選擇垂直線段的下側端點為起點，選擇“線寬（W）”選項，并設置"起點<0.0000>，端點<0.0000>",關掉正交模式，根據提示，向左移動鼠標確定多線的方向，輸入多段線長度為135mm,并按下鍵盤上的[Tab]鍵，然后輸入角度為“135”，按下空格鍵確定，系統將提示指定下一點，然后依次輸入“長度20，角度-90”"長度135，角度45"長度-135，角度135""長度20，角度90";最后選擇“閉合（C）”，按下空格鍵確定。
