平移圖形是指在不改變圖形顯示比例的情況下，使當前圖形的顯示位置發生變化，從而能夠看到圖形的不同部分。AutoCAD可以對圖形進行實時平移，還可以使圖形向上、下、左、右進行單位平移。

可以通過以下方法進行圖形平移。1、菜單欄【視圖】——“平移”。2、單擊“標準”工具欄上的“實時平移”圖標。3、在命令行中輸入pan或者-pan并回車。4、在繪圖區單擊鼠標右鍵，在彈出的快捷菜單中選擇“平移”選項。



（一）實時平移。

可以通過以下方法進行“實時平移”。 1、菜單欄【視圖】——“平移”——“實時”。2、單擊“標準”工具欄上的“實時平移”圖標。3、在命令行中輸入pan并回車。4、在繪圖區單擊鼠標右鍵，在彈出的快捷菜單中選擇“平移”選項。

1、單擊“標準”工具欄上的“實時平移”圖標。

2、啟動“平移”命令后，此時光標的形狀變成手形狀，然后按下鼠標左鍵在屏幕上進行拖動，圖形就可以隨著鼠標的移動而進行平移。

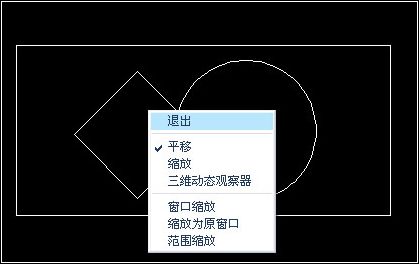

3、完成平移后，按回車鍵或者Esc鍵，或者在屏幕上按下鼠標右鍵選擇“退出”選項。



（二）定點平移。

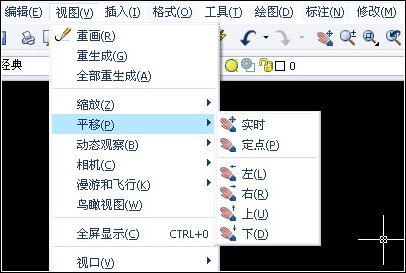

1、菜單欄【視圖】——“平移”——“定點”或者在命令行中輸入-pan。

2、在命令行的提示下，指定第一個基點，然后指定第二個基點。



3、圖形將按指定的設置（基點、坐標、位移距離）平移。

（三）其他平移方式。

菜單欄【視圖】——“平移”——“左”、“右”、“上”、“下”，圖形將相應的做一個單位的平移。
