AutoCAD2008對象編輯——分解

時間:2010-11-18 20:34:35 來源:未知
在對圖形進行編輯的過程中，需要對一個整體的某個組成部分進行編輯，可以使用AutoCAD提供的分解命令。

一、普通常用的分解對象命令為explode，可以通過以下方法激活explode命令。1、菜單欄【修改】——“分解”。2、單擊“修改”工具欄上的“分解”圖標。3、在命令行中輸入explode或者x并回車。

引用內容 引用內容
命令: x EXPLODE
選擇對象: 找到 1 個——/*選擇六邊形*/
選擇對象: ——/*回車結束分解命令*/
命令:——/*輸入其他操作命令*/

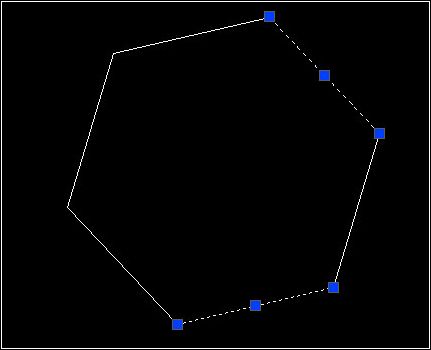

如圖，執行分解命令后，六邊形的每條邊都變成一個單獨的對象，然后就可以對其進行編輯。

二、如果需要改變?cè)磳?duì)象分解之后各個部分的顏色、線型或線寬等，使用分解命令xplode，在命令行中輸入xplode并回車，命令行提示如下所示。

引用內容 引用內容
命令: xplode
請選擇要分解的對象。
選擇對象: 找到 1 個
選擇對象: ——/*回車*/
找到 1 個對象。
輸入選項
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>: c
新顏色 [真彩色(T)/配色系統(CO)] <BYLAYER>: t 紅,綠,藍: 10,20,45
對象以10,20,45顏色進行分解。


1、全部(A)：設置源對象分解之后各個部分的顏色、線型、線寬和圖層。

引用內容 引用內容
命令: xplode
請選擇要分解的對象。
選擇對象: 找到 1 個
選擇對象: ——/*回車*/
找到 1 個對象。
輸入選項
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>: a
新顏色 [真彩色(T)/配色系統(CO)] <BYLAYER>: t 紅,綠,藍: ——/*我直接回車了*/
無效的顏色。 鍵入三個由逗號分隔的 0 至 255 間的值。
紅,綠,藍: 10,20,30——/*輸入顏色數值*/
輸入分解對象的新線型名 <ByLayer>: 10
線型名無效。
輸入分解對象的新線型名 <ByLayer>:——/*我直接回車了*/
輸入新線寬 <>: 20
輸入分解對象的新圖層名 <0>: 1
圖層名無效。
輸入分解對象的新圖層名 <0>:——/*我直接回車了*/
對象以10,20,30顏色、ByLayer線型和0圖層進行分解。——/*最后的結果，貌似是系統少了“線寬”的提示*/


2、顏色(C)：設置源對象分解之后各個部分的顏色。默認bylayer，將使各個部分繼承源對象所在圖層的顏色。

引用內容 引用內容
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>: c
新顏色 [真彩色(T)/配色系統(CO)] <BYLAYER>:


#p#分頁標題#e#3、圖層(LA)：設置源對象分解之后各個部分所在的圖層。默認選項0是將繼承當前圖層而不是源對象所在的圖層。

引用內容 引用內容
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>: la
輸入分解對象的新圖層名 <0>:


4、線型(LT)：設置源對象分解之后各個部分的線型。默認bylayer，將使各個部分繼承源對象所在圖層的線型。

引用內容 引用內容
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>: lt
輸入分解對象的新線型名 <ByLayer>:


5、線寬(LW)：設置源對象分解之后各個部分的線寬。

引用內容 引用內容
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>: lw
輸入新線寬 <>: 10


6、從父塊繼承(I)：如果是想把各個部分的顏色、線型和線寬都按默認選項bylayer，圖層也是按默認選項“0”，選擇“從父塊繼承(I)”，則各個部分的顏色、線型、線寬和圖層均為源對象的對應設置。

引用內容 引用內容
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>: i
對象已分解。


7、分解(E)：將源對象分解為單個對象，與explode命令功能完全一樣。

引用內容 引用內容
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>: e
對象已分解。


三、使用xplode命令，如果選擇了多個有效對象，命令行提示如下所示。

引用內容 引用內容
命令: xplode
請選擇要分解的對象。
選擇對象: 找到 1 個
選擇對象: 找到 1 個，總計 2 個
選擇對象:
找到 2 個對象。
單獨分解(I)/<全局(G)>: i
輸入選項
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>:


1、單獨分解(I)：對選定對象逐個進行分解，具體的選項說明見上。

2、全局(G)：將修改應用到所有選定的對象上，具體的選項說明見上。

引用內容 引用內容#p#分頁標題#e#
單獨分解(I)/<全局(G)>: g
輸入選項
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>:


好像圓弧、圓、橢圓弧、橢圓都不能被分解，其他的對象沒有測試，不知道怎么回事。
