在繪圖時可以直接使用光標定位畫圖,這樣繪圖雖然簡單快捷,但是所繪出的圖形定位有時會不準確,出現誤差,無法精確的控制圖形端點坐標,需要使用坐標系精確得定位繪制圖形,AutoCAD2008提供世界坐標系和用戶坐標系兩種坐標系。
一、世界坐標系。
世界坐標系(WCS)是AutoCAD2008的基本坐標系,是由三個垂直相交的坐標軸X、Y、Z構成,其中,水平向右為X軸正方向,垂直向上為Y軸正方向,Z軸正方向為垂直屏幕向外,X軸和Y軸交點為坐標原點。在繪制新圖形的時候,WCS是默認的坐標系,其坐標原點和坐標軸方向不會改變。
當在XOY平面上繪制、編輯圖形時,只需輸入X、Y坐標,Z軸坐標自動賦值為0。
二、用戶坐標系。
方便用戶繪制圖形,AutoCAD2008還可以定義一個原點和坐標軸方向與WCS不同的可移動的用戶坐標系(UCS),在默認的情況下,用戶坐標系和世界坐標系相重合。
(一)定義一個新的用戶坐標系(UCS)。
1、【工具】菜單欄——“新建UCS”——“三點。
2、在“指定新原點 <0,0,0>: ”提示下指定新的坐標原點,可以在屏幕的合適位置單擊確定,也可以輸入坐標值然后回車,比如輸入“500,500”回車。
3、指定新UCS的X軸正方向,在以新原點X軸正方向單擊一點即可。
4、指定新UCS的Y軸正方向,在以新原點Y軸正方向單擊一點即可。
命令行如下所示:
引用內容

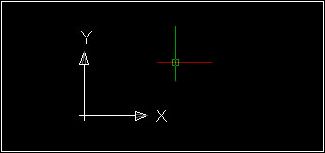

5、結果如圖所示,用戶坐標系原點處沒有小方框,而世界坐標系的原點處有小方框。

三、坐標的輸入方法。
在AutoCAD2008二維繪圖中,一般使用直角坐標或極坐標,直角坐標分絕對直角坐標和相對直角坐標,極坐標分絕對極坐標和相對極坐標。
(一)直角坐標。
在繪制二維圖形時,只需輸入X軸和Y軸坐標值即可,系統默認Z軸坐標的值為0。
1、絕對直角坐標。
絕對直角坐標是相對于原點(0,0)的坐標,絕對直角坐標的輸入方法是(X,Y),繪圖區的任何一點均可以用(X,Y)表示。例如坐標(100,200)的點是指在X軸正方向距離原點100個單位,在Y軸正方向距離遠點200個單位的一個點。
2、相對直角坐標。
相對直角坐標是相對于上一個輸入點的坐標,相對直角坐標的輸入方法是(@X,Y),其中@表示相對,如果知道某點與上一個輸入點的位置關系,可以通過輸入相對直角坐標確定該點的位置。例如,上一個輸入點的坐標是(100,200),輸入相對坐標(@20,40),那么該點的絕對直角坐標就是(120,240)。
(二)極坐標。
極坐標是根據對于極點(即原點)的距離和角度定義的,角度是這點和極點的連線與極軸(即X軸正方向)的夾角,默認情況下AutoCAD2008以逆時針來測量角度,角度也可以用負號來表示。
1、絕對極坐標。
#p#分頁標題#e#
絕對極坐標以原點為極點,絕對極坐標的輸入方法是(L<A),其中,L表示輸入點與極點之間的距離(極長),A表示角度。例如,10<45,表示該點離極點(原點)的距離(極長)為10個單位,而該點和極點的連線與極軸之間的夾角為45°。
2、相對極坐標。
相對極坐標是相對于上一個輸入點的距離和偏移角度,相對極坐標是以上一個輸入點作為極點,而不是原點,相對極坐標的輸入方法是(@L<A),其中@表示相對,L表示極長,A表示角度。例如,@10<45,表示相對于上一個輸入點距離10單位,偏移角度為45°的點。
一、世界坐標系。
世界坐標系(WCS)是AutoCAD2008的基本坐標系,是由三個垂直相交的坐標軸X、Y、Z構成,其中,水平向右為X軸正方向,垂直向上為Y軸正方向,Z軸正方向為垂直屏幕向外,X軸和Y軸交點為坐標原點。在繪制新圖形的時候,WCS是默認的坐標系,其坐標原點和坐標軸方向不會改變。
當在XOY平面上繪制、編輯圖形時,只需輸入X、Y坐標,Z軸坐標自動賦值為0。
二、用戶坐標系。
方便用戶繪制圖形,AutoCAD2008還可以定義一個原點和坐標軸方向與WCS不同的可移動的用戶坐標系(UCS),在默認的情況下,用戶坐標系和世界坐標系相重合。
(一)定義一個新的用戶坐標系(UCS)。
1、【工具】菜單欄——“新建UCS”——“三點。
2、在“指定新原點 <0,0,0>: ”提示下指定新的坐標原點,可以在屏幕的合適位置單擊確定,也可以輸入坐標值然后回車,比如輸入“500,500”回車。
3、指定新UCS的X軸正方向,在以新原點X軸正方向單擊一點即可。
4、指定新UCS的Y軸正方向,在以新原點Y軸正方向單擊一點即可。
命令行如下所示:

命令: _ucs
當前 UCS 名稱: *世界*
指定 UCS 的原點或 [面(F)/命名(NA)/對象(OB)/上一個(P)/視圖(V)/世界(W)/X/Y/Z/Z 軸(ZA)] <世界>: _3
指定新原點 <0,0,0>: 500,500
在正 X 軸范圍上指定點 <501.0000,500.0000,0.0000>:
在 UCS XY 平面的正 Y 軸范圍上指定點 <499.9986,501.0000,0.0000>:
當前 UCS 名稱: *世界*
指定 UCS 的原點或 [面(F)/命名(NA)/對象(OB)/上一個(P)/視圖(V)/世界(W)/X/Y/Z/Z 軸(ZA)] <世界>: _3
指定新原點 <0,0,0>: 500,500
在正 X 軸范圍上指定點 <501.0000,500.0000,0.0000>:
在 UCS XY 平面的正 Y 軸范圍上指定點 <499.9986,501.0000,0.0000>:
5、結果如圖所示,用戶坐標系原點處沒有小方框,而世界坐標系的原點處有小方框。

三、坐標的輸入方法。
在AutoCAD2008二維繪圖中,一般使用直角坐標或極坐標,直角坐標分絕對直角坐標和相對直角坐標,極坐標分絕對極坐標和相對極坐標。
(一)直角坐標。
在繪制二維圖形時,只需輸入X軸和Y軸坐標值即可,系統默認Z軸坐標的值為0。
1、絕對直角坐標。
絕對直角坐標是相對于原點(0,0)的坐標,絕對直角坐標的輸入方法是(X,Y),繪圖區的任何一點均可以用(X,Y)表示。例如坐標(100,200)的點是指在X軸正方向距離原點100個單位,在Y軸正方向距離遠點200個單位的一個點。
2、相對直角坐標。
相對直角坐標是相對于上一個輸入點的坐標,相對直角坐標的輸入方法是(@X,Y),其中@表示相對,如果知道某點與上一個輸入點的位置關系,可以通過輸入相對直角坐標確定該點的位置。例如,上一個輸入點的坐標是(100,200),輸入相對坐標(@20,40),那么該點的絕對直角坐標就是(120,240)。
(二)極坐標。
極坐標是根據對于極點(即原點)的距離和角度定義的,角度是這點和極點的連線與極軸(即X軸正方向)的夾角,默認情況下AutoCAD2008以逆時針來測量角度,角度也可以用負號來表示。
1、絕對極坐標。
#p#分頁標題#e#
絕對極坐標以原點為極點,絕對極坐標的輸入方法是(L<A),其中,L表示輸入點與極點之間的距離(極長),A表示角度。例如,10<45,表示該點離極點(原點)的距離(極長)為10個單位,而該點和極點的連線與極軸之間的夾角為45°。
2、相對極坐標。
相對極坐標是相對于上一個輸入點的距離和偏移角度,相對極坐標是以上一個輸入點作為極點,而不是原點,相對極坐標的輸入方法是(@L<A),其中@表示相對,L表示極長,A表示角度。例如,@10<45,表示相對于上一個輸入點距離10單位,偏移角度為45°的點。
