0 引言

　　模具業多樣化發展使得通用的模具CAD軟件不再能完全滿足企業的特殊需要，所以研究在通用圖形軟件的基礎上二次開發企業自主的模具CAD系統十分必要。專用CAD軟件必須結合企業的自身實際情況，建立符合國家標準、行業標準和企業標準的模具標準件庫、模具通用結構庫及標準模架庫。在實現標準庫的同時建立相應的數據管理系統，以提高設計效率。當前三維實體造型軟件已逐步取代二維軟件，因此對三維軟件的二次開發也將成為我們研究的重點。針對當前我國中、小型企業以微機平臺為主的現狀，選用SolidWorks為二次開發平臺。SolidWorks采用了與Unigraphics相同的底層圖形核心Parasolid，它的核心技術----OLE技術是在Windows環境下生成的，有利于二次開發技術的實現。

　　1 OLE技術概述

　　對象鏈接與嵌入(Object Linking and Embedding)不是另一種編程技術，而是根植于Windows環境的一種編程模式技術，其核心在于允許一個Windows應用程序通過暴露對象的方式，控制和操作另一個Windows應用程序。即被調用的程序暴露自身的對象體系結構供調用程序引用。通過OLE技術，許多面向?qū)ο缶幊陶Z言(如：VB、VC++、VBA等)和應用程序可以與SolidWorks通信，從而直接操縱SolidWorks編制用戶化程序滿足設計需要，如菜單設計、標準件庫的建立、參數化設計等。

　　2 SolidWorks對象模型樹

　　不管是用VC++ 、VB還是VBA對SolidWorks進行二次開發，都是通過調用SolidWorks的對象體系結構來進行的。基于OLE技術SolidWorks,API將SolidWorks, 的各種功能封裝在SolidWorks,對象之中供編程調用。作為一個對象，它包括以下幾個方面：(1)對象的類型;(2)對象的屬性;(3)對象的方法。開發者通過操縱對象的屬性和調用對象的方法建立自己的應用程序，實現二次開發。例如，建立一個長方體，可以訪問零件實體模型，則SolidWorks, 提供對象類型為PartDoc，它包含的屬性有MaterialldName、MaterialUserName、MaterialPorpertyValues， 它提供的方法有CreateNewBody(創建一個新實體)、EditRebuild(重新編輯實體)、FeatureByName(返回實體特征名)等。SolidWorks開發系統圖如圖1所示。

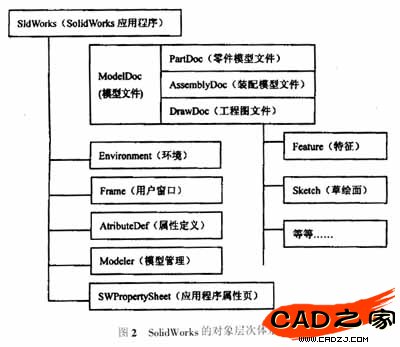

　　下面我們給出SolidWorks的對象模型樹見圖2。

　　3 數據庫的建立

　　設計合理的標準件數據庫管理，將極大的有利于開發注塑模CAD系統。采用數據庫管理注塑模具標準件，標準件數據按一定數據結構形式存放在數據庫中，由數據管理系統統一進行管理。關系型數據庫適用于關系結構復雜的數據類型，因此考慮到注塑模的裝配關系，在建立注塑模具標準件數據庫中選擇關系型數據庫，將有利于裝配模型中對各類標準件的管理。在建立規范的標準件數據庫基礎之上，通過面向?qū)ο蟮某绦蛘Z言VB開發接口程序，實現數據庫與SolidWorks實體造型的通信，從而通過調用數據庫就直接生成所需要的標準件，并且通過管理數據庫可以實現標準件的各類管理。

　　4 面向?qū)ο蟮拈_發環境

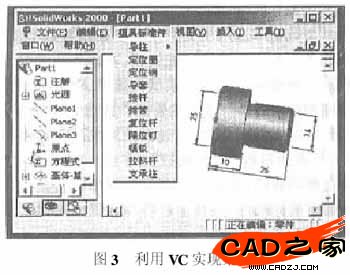

　　通過VC++編寫動態連接庫文件(DynamicLink Library,DLL文件)，運行SolidWorks時加載上去，可以實現對SolidWorks底層的開發。例如編寫菜單文件直接掛在SolidWorks的菜單下，形成應用程序與SolidWorks的統一的界面。VB可以直接訪問SolidWorks所提供實體對象，利用它來編寫參數化設計程序，以及調用數據庫的接口程序更加直觀。我們可以根據需要充分利用這些面向?qū)ο缶幊陶Z言的優點來實現注塑模具CAD系統二次開發。圖3為利用面向?qū)ο蟮木幊陶Z言VC++，通過調用SolidWorks提供的菜單資源對象模型實現二次開發的菜單設計。

　　5 應用實例

　　本文通過建立注塑模具中常用的限位釘標準件自動生成三維圖，供模具設計者調用為例，說明基于OLE技術在SolidWorks平臺下進行的注塑模CAD三維標準件庫開發。

　　首先，在SolidWorks實體造型環境中建立以國標系列尺寸為驅動參數的限位釘模型;

　　其次，在關系數據庫中建立限位釘國標標準庫;

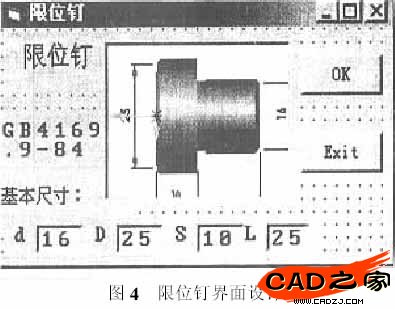

　　然后，利用VB編制程序，設計界面，訪問數據庫，同時調用SolidWorks中的Part對象實現限位釘?shù)膮?shù)化繪圖。

　　最后，利用VC編制菜單文件，運行時加載上去，實現菜單的統一。

　　下面給出利用SolidWorks提供的OLE Automation技術在VB環境下二次開發的實例。在VB中訪問SolidWorks對象的代碼：

　　標準件限位釘參數程序needle()代碼：

　　Sub Cuboid(By Val DDValue__Passed As Double,By Val dValue__Passed As Double,ByVal ZValue__Passed As Double, Lvalue__ Passed As Double,)

　　Dim MyApp As Object

　　Dim Part As Object

　　Set MyApp = CreateObject ("SldWorks.Application")

　　MyApp.Visible(Ture)

　　Set Part = MyApp. OpenDoc ("needle.SLDPRT",swDocPART)

　　If Part Is Nothing Then

　　Exit Sub

　　Else

　　End if

　　Part. Parameter("DDValue@Sketchl").

　　System Value = DDalue__Passed

　　Part. Parameter("dValue @ Sketchl").

　　SystemValue = dValue__Passed

　　Part.Parameter("ZValue@Base-extrude").

　　System Value = ZValue__Passed

　　Part.Parameter("LValue@Base-Extrued").

　　System Value = LValue__Passed

　　Part.EditRebuild

　　End Sub

　　6 結束語

　　OLE技術以及后來發展的網絡版的對象鏈接與嵌入技術—ActiveX技術都是面向?qū)ο缶幊碳夹g(shù)的重大進步。在CAD 技術中的運用也日益廣泛。最新版本的CAD軟件系統一般都支持這兩種技術或其中一種，用戶可根據需要進行選擇。

　　CAD系統的二次開發者在開發應用軟件時，關鍵是理清CAD軟件所提供的對象以及與面向?qū)ο缶幊陶Z言的開發接口，就可以對該CAD軟件開發有一個總體認識，進而實施細節問題。
