1 本篇主要內容導讀

　　本篇的目的是講述如何將一組ANSYS命令組合成一個能被調用的ANSYS命令，所以將會選擇一組簡單的滿足用戶需求的命令進行解釋和分析，并講述如何把這些命令能夠組合成一個命令來方便的使用，其實并不難，等完成之后，你將發現這個過程將是如何的簡單，只是因?yàn)楝F(xiàn)在很多ANSYS-APDL的學習者已經被誤導了，學習之前心理上先有了一個一定很難的主觀概念，所以在學習的時候因?yàn)檫@個先入為主的概念而大大減小了自己的信心和限制了自己的創造力。

　　接下來，做如下假設并且看看我們的APDL能夠給我們帶來怎樣的驚喜與高效：

　　用戶要建立以下三個實體模型待分析，一個半徑為5的球體，在這個球體上建立一個外半徑為3、內徑1、深度為40的的中空圓柱，然后在這個中空圓柱上再建立一個半徑為5的球體。

　　如果采用傳統的菜單方式來完成這個建模過程，大概需要15-20分鐘的時間，而且還是對ANSYS有一定建模基礎的非零初學者來說。操作步驟大概有50-90步。

　　而如何采用APDL來把這一組命令組合成一個命令被調用和提高我們的建模與分析的效率呢?

　　建立一個記事本ljt1.txt文檔(名字隨意，只要不違反ANSYS的命名規則即可);

　　將ljt1.txt改為ljt1.mac;

　　在該文檔中，按照模型需要寫進球體、中空圓柱等建模命令;

　　調試和使用新的命令組合成的新命令。

　　2 代碼實現過程

　　在建立ljt1.mac文檔中寫入如下代碼：

　　/prep7 !進入前處理器，這是建模必須使用處理器

　　SPH4, 0, 0, 0, 5 !SPH4, XCENTER, YCENTER, RAD1, RAD2-建立球體的命令

　　WPROTA, 0, -90, 0 !將坐標系轉向，要不然建立出來的圓柱會是z方向深度，現

　　在我們需要的是y方向深度，所以將zoy面繞x軸順時針90度

　　CYL4, 0, 0, 1, 0, 3, 360, 40 !CYL4, XCENTER, YCENTER, RAD1, THETA1, RAD2, THETA2, DEPTH建立中空圓柱命令

　　WPROTA, 0, 90, 0 !轉向?qū)⒎较蜣D(zhuǎn)回至原來方向

　　SPH4, 0, 40, 0, 5 !SPH4, XCENTER, YCENTER, RAD1, RAD2建立最后一個球體的命令。

　　除掉代碼解釋，該示例代碼的真正面貌是(可以說非常的簡單)：

　　/prep7

　　SPH4, 0, 0, 0, 5

　　WPROTA, 0, -90, 0

　　CYL4, 0, 0, 1, 0, 3, 360, 40

　　WPROTA, 0, 90, 0

　　SPH4, 0, 40, 0, 5

　　做完以上的工作之后，將ANSYS工作目錄轉到存放ljt1.mac的目錄，然后在命令輸入窗口即ANSYS Command Prompt中輸入ljt1，則ANSYS會為我們自動建立好所需要的模型，而輸入這幾個字母不需要對ANSYS有多少了解，只要會在鍵盤上輸入這幾個字母便能完成這個建模過程(所需時間大概兩秒，效率與菜單方式相比，提高了300倍以上)，這也為對ANSYS完全不熟悉的人卻使用ANSYS進行專業的分析提供了可能，這便是APDL的偉大所在，跨越程序本身讓任何人完成專業分析的能力，輸入這幾個字母后生成的模型如圖1所示：

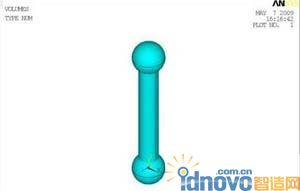

　　圖1 模型效果圖

　　而完成這個過程所需要的時間也就是輸入liujt1這幾個字符所需要的時間，其他的工作全部是由ANSYS自己來完成的，即使是大型的分析，有了這些一個個的APDL命令組合所需要人守在電腦旁的時間只是輸入這幾個命令組合的時間，其他的所有分析工作都由計算機自己去完成，不用人去看著它，這是一件很美妙的事情，尤其是當開發者看到自己的程序富有成效的給分析者帶來了方便的時候。

　　3 將新命令與工具條連接

　　上面已經實現了把一組命令組合成一個命令，并且看到了它的神奇，但ANSYS為我們提供了更大的便利開發平臺，它能夠?qū)⑦@些我們開發 好的命令直接集成到ANSYS工具條上這樣通過點擊的方式就能夠?qū)崿F(xiàn)。

　　首先建立一個記事本文檔，然后在里面加進我們剛剛開發的命令：

　　/NOPR

　　*ABB,SAVE_DB ,SAVE

　　*ABB,RESUM_DB,RESUME

　　*ABB,QUIT ,Fnc_/EXIT

　　*ABB,POWRGRPH,Fnc_/GRAPHICS

　　*ABB,liujt,liujt1!這一行是對應我們新開發命令的工具條按鈕

　　/GO

　　在執行一次ANSYS里Macro菜單下的Reatore Abbr..在瀏覽中選擇到自己剛建立的記事本文件。即可完成新工具條的調用，但新建ANSYS工作文件時會恢復，要想長久有效就把新建的這個記事本文件放到ANSYS安裝文件位置的APDL文件夾中。調用過程如圖2所示。

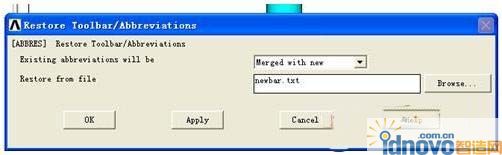

　　圖2 工具條更新設置圖

　　完成這些工作，工具條將會發生如圖3所示的變化：

　　圖3 工具條變化圖

　　點擊最后一個按鈕就能自動生成我們所需要的圖1所示模型，通過這樣的功能給分析帶來了更大的方便。

　　4 總結

　　ANSYS二次開發并不難，所謂就怕有心人，通過文中再簡單不過的例子，讓我們了解到了二次開發的過程，其他問題只是代碼長短不同，考慮的方法是一樣一樣的，用心的學習，任何人都能對這個并不太難的東西熟練的運用和發揮想象力的去創造自己需要的程序和模塊，形成有自己的特色的ANSYS新版本。
