國產CAD軟件近年來發展很快，但相比國外同類軟件，國人對國產CAD軟件的了解是遠遠不夠的。要想振興民族軟件產業，我想最關鍵的還是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。正因?yàn)槿绱耍瑢τ趪鴥?nèi)譬如中望公司牽頭成立國產軟件聯盟、出錢出力舉辦全國巡展推廣國產軟件的做法，就得到了很多業內人士的認可。近日中望推出了中望CAD2009，這也是關注國產軟件的人所期待的，中望公司一貫的務實作風，讓這款軟件在穩定性、速度和個性化功能上都有了很大的改善。

　　以下是我體驗中望CAD2009后對于打印新功能的一些體會，其他新功能會在日后和大家逐一分享。

　　1. 新增“添加繪圖儀向?qū)А?/P>

　　添加繪圖儀向?qū)Э捎脕砼渲矛F(xiàn)有的WINDOWS繪圖儀或新有的非WINDOWS繪圖儀。所有的配置信息都保存在PC5文件中。添加新繪圖儀和打印機。向?qū)⑸梢粋€(gè) PC5 文件，可以在繪圖儀配置編輯器中編輯它。所進行的配置將存儲在中望CAD2009 ChsPlotters子目錄中。

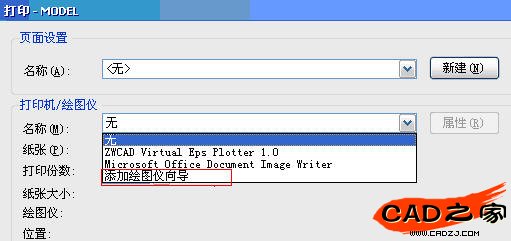

　　開啟“添加繪圖儀向?qū)А钡姆椒ㄊ牵?/P>

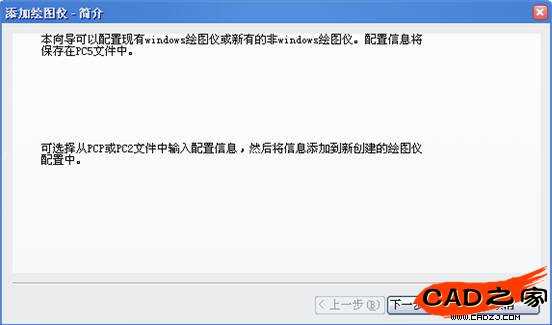

　　點擊之后，中望CAD將顯示：

　　單擊“下一步”，

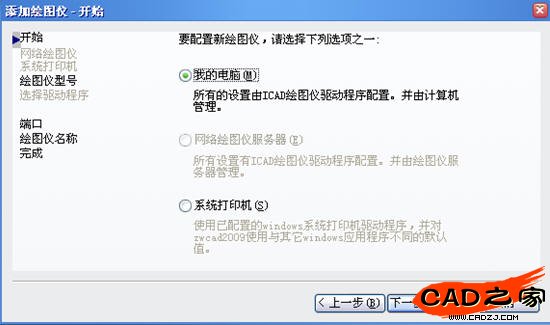

　　可以從中選擇一種打印機：

　　我的電腦 配置本地的非系統打印機，

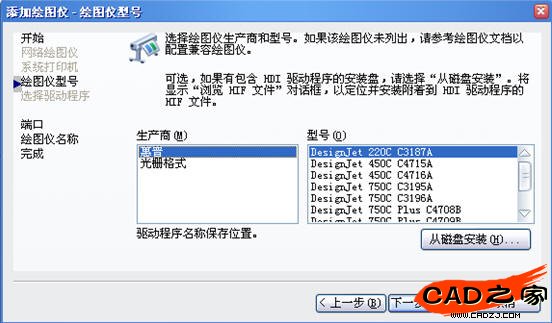

　　中望為用戶提供了多種的HP繪圖儀驅動和光柵格式驅動。

　　系統打印機 配置系統打印機。

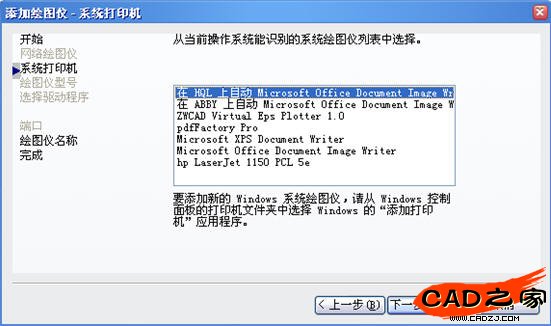

　　向?qū)⑻崾具x擇在Windows操作系統中配置的打印機，指定打印機的名稱。

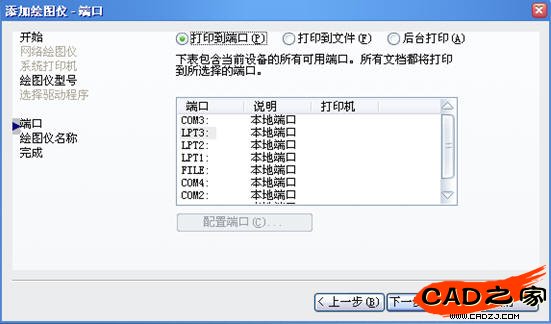

　　單擊下一步，選擇端口。

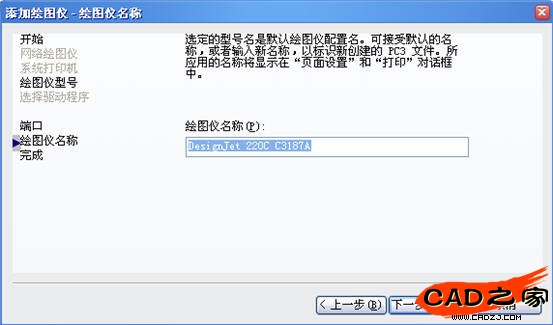

　　單擊下一步，命名繪圖儀名稱。

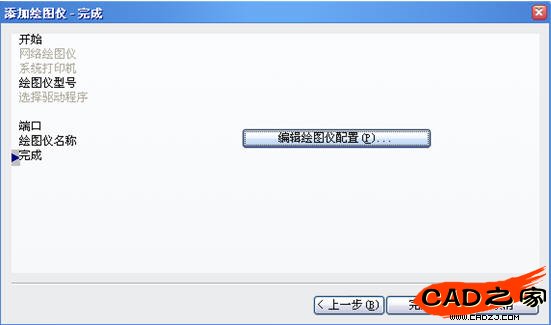

　　再下一步選擇“完成”按鈕結束向?qū)А?/P>

　　2. 繪圖儀配置編輯器

　　在上面添加打印機時，中望CAD將根據給出的文件名以PC5文件格式保存配置文件，文件存放在中望CAD 2009 ChsPlotters子目錄中。

　　如果需要，可以使用“繪圖儀配置編輯器” 修改 PC5文件的繪圖儀端口連接和輸出設置，包括介質、圖形、自定義特性、用戶定義的圖紙尺寸。

　　可通過以下方式打開繪圖儀配置編輯器：

　　從“添加繪圖儀”向?qū)е羞x擇“編輯繪圖儀配置”。

　　在“頁面設置”對話框中選擇“特性”。

　　在“打印”對話框中選擇“特性”。

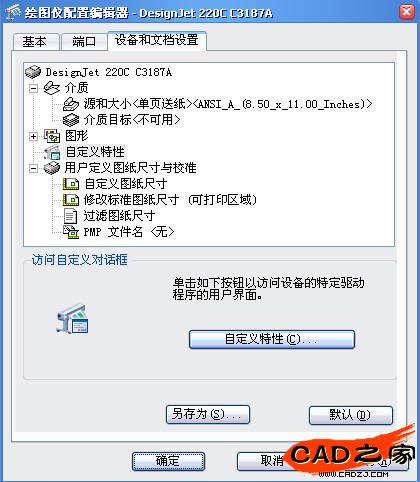

　　繪圖儀配置編輯器包含三個選項卡，分別為：

　　“基本”選項卡 包含配置文件的基本信息。

　　“端口”選項卡 包含打印設備與計算機之間的通信信息。

　　“設備和文檔設置”選項卡 包含打印選項，可以修改打印配置(PC5)文件的多項設置。

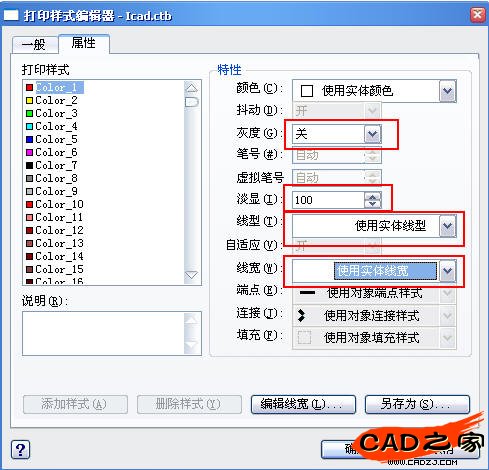

　　3. 增加支持對打印樣式淡顯、灰度、線型的設置

　　增加對打印樣式特性“淡顯”的支持，可以選擇顏色強度設置，以確定在圖紙上打印時的用墨量。有效值為 0 到 100，若為 0 將使顏色淡化為白色。選擇 100 則按照真實顏色強度顯示顏色。只有在打印機被配置為打印彩色或灰度時，并啟用抖動，淡顯設置才有效。

　　同時還增加了對打印樣式特性“灰度”的支持，打開灰度后，若打印機也支持灰度，在打印時，對象的顏色將都轉換為灰度。黃色等淺顏色將以低灰度值打印。深顏色以高灰度值打印。若關閉灰度的設置，將以對象顏色的 RGB 值進行打印。對象的顏色或打印樣式的顏色都支持灰度的設置。

　　也可支持對打印樣式表的線型的指定。打印樣式線型的默認設置為“使用實體線型”。

　　以上是本人體驗中望CAD2009后對打印新功能的一些介紹。“以客戶為本”是中望公司一貫堅持的設計理念，用戶的需求是第一位的，實用的新功能的增加，為用戶帶來不少方便，相信對用戶的設計工作也會帶來一種全新的體驗!

　　還是這句話，國產軟件的發展，最關鍵的是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。作為設計師，本人真誠希望國產CAD軟件能獲得快速發展，希望國產軟件能走進廣大企業用戶，滿足用戶的業務發展需要。
