10、 溫度載荷問題

　　問題描述：在橋梁施工過程中箱粱內和外部有一定的溫差，底板內的溫度為5℃，底板外側的溫度為0℃，其間是線性變化的，如何施加這個溫度荷載?

　　答：ANSYS的tunif命令是給所有節點指定一個均布溫度，體荷載溫度用“BF”、“BFE”、“BFK”。 定義一個一維表來處理也可以，溫度可以施加到線、面、體、KP 點、節點、單元上。先對已知溫度的表面施加溫度邊界條件，做一次穩態熱分析，就可以得到所有節點的溫度了。

　　11、 節點(線、面或模型其他對象類似)編號問題

　　問題描述：怎樣把指定位置的節點的節點號提取出來?用什么命令?例如想把坐標為(5，6，7)的節點的節點號提取出來,該如何實現?

　　答：1)、先選擇節點，再獲得編號，比如取得坐標為(5，6，7)處的節點號碼：

　　nsel,s,loc,x,5

　　nsel,r,loc,y,6

　　nsel,r,loc,z,7

　　*get,kcon,kp,,num,min

　　解釋?zhuān)?/P>

　　kcon--該節點編號對應的變量名;

　　kp--所要定義編號的組員屬性為關鍵點;

　　nm--操作對象屬性為該組員的編號;

　　min--與所操作對象編號離得最近的組員編號。

　　12、ANSYS的合并于粘結命令?

　　問題描述：

　　1)merge節點與glue-mesh的區別?做一模型，在建模時，兩者生成面時共用同一線，計算時對此兩面做不做glue是否有區別?如果是不glue的情況，如果是一實際相鄰但并未聯著的模型 ，是用不glue的模型還是用在那條線上再重合一條線以示未聯?兩者是否相同?

　　2)模型邊界glue與不glue的區別?

　　答：1)Glue 相當于剛性連接，即連接面上有相同的單元和節點劃分;當兩個實體的接觸部分所劃分的單元和節點完全相同時，merge才能相當于剛性連接;如果兩邊的網格不完全一樣，merge 只對部分節點起作用，不是完全的剛性連接，如果網格相差很大，merge 后的誤差也會很大。不能 glue也不適合 merge 的地方，可以考慮使用節點耦合。

　　2)如果兩者生成面時共用同一線”，用不用GLUE，模型都是共KEYPOINT的。 如果“做一實際相鄰但并未聯著的模型”，不僅要重新生成一條線， 還要修改一個面，使之由這條新生成的線構成。如果“相鄰，而且相連”，用MERGE更合適。

　　實際相鄰、但并未連著的模型可以這樣做： 單獨做兩個面，分別檢查構成兩個面的線、KEYPOINT， PLOT KEYPOINT，如果相同位置有兩個點，相同位置的線也為兩條，則對兩個面劃分網格后，單元、節點是互不相連的。如果想讓模型相連，MERGE KEYPOINT或MERGE NODE 或AGLUE都可以。

　　13、如何在結果后處理中，畫等應力線?

　　答：求解完畢后，可以參照以下的步驟進行等應力線的繪制與顯示：

　　1) plotcrtls -> device options -> vector mode wireframe: on，在每條等應力線邊上產生好多字母，可以在第2步修改 ;

　　2)plotcrtls -> style -> contours -> contour labeling -> Key vector mode countour labels: on every Nth els 填入一個數字看效果，直到覺得在每條等應力線邊上的字母數差不多為止;

　　3) plotcrtls -> style -> contours -> uniform contours: NCONT Number of contours 填入等應力線的數量;

　　4 )plotcrtls -> style -> colors -> banded contours colors: band color選擇選定等應力線的顏色，選定等應力線由下面的N1,N2,INC決定;

　　5 )plotcrtls ->windows contours ->windows options 里面的選項都很有用，自己可以一個個試試看看效果;

　　6 ) file -> report generator 可以作出白底黑字的圖片，如果決得圖片合適得話可以用plotcrts -> capture image把圖片抓下來;

　　7)去掉背景顏色：Utility Menu>PlotCtrls>Style>Background>Display Picture Background (單擊，去除其前的√號，背景變?yōu)楹谏? ;

　　8)顯示網格時，去除網格顏色，只顯示線條：Utility ;Menu>PlotCtrls>Style>Colors>Picked Entity Clors ，單擊OK。再重新顯示Utility Menu>Plot>Replot即為線條;

　　9)硬拷貝為.bmp文件，以便插入到word文檔中：Utility Menu>PlotCtrls>Hard Copy>To files, 給出文件名。所存文件即在進入Ansys時設的工作目錄下。在Ansys圖形輸出窗口中，顯示各種有用圖形，需要儲存并輸出時，均可以該方式存為.bmp文件，以備用。

　　14、怎樣劃分不平行于全球坐標系xy的面?

　　問題描述：怎樣劃分不平行于全球坐標系xy的面?我直接amesh，結果提示不與全球xy面平行，不能劃分，該如何解決?

　　答："施加對稱對稱邊界條件，可以直接在 area 上施加，不必使用面單元過渡的。"意思是對稱邊界條件可以直接施加在面上，而不必施加在單元上，但是該面還是需要?jiǎng)澐志W(wǎng)格的，否則它不會參與計算的。

　　15、在ANSYS中用表面效應單元加任意方向的荷載

　　答：參照以下命令段來進行任意方向載荷的施加。通過以上命令流得到的荷載圖如圖1所示。

　　示例命令流

　　*********************************************************************

　　finish

　　/PREP7

　　et,1,45 !定義實體單元solid45

　　et,2,154 !定義三維表面效應單元

　　KEYOPT,2,2,0 !指定表面效應單元的K2=0，所加荷載與單元坐標系方向相同

　　KEYOPT,2,4,1 !指定表面效應單元的K4=0，去掉邊中點，成為四結點表面單元

　　block,-5,5,-5,5,0,5 !建實體模型

　　mp,dens,1,2000

　　mp,ex,1,10e9

　　mp,prxy,1,0.2

　　asel,s,loc,z,5.0,5.0 !選中實體上表面

　　AATT,1,,2,0, !指定實體上表面用154號單元

　　MSHAPE,0,2D

　　MSHKEY,1

　　esize,,5

　　amesh,all !對上表面劃分網格

　　allsel,all

　　VATT,1,,1，0 !指定實體用45號單元

　　MSHAPE,0,3D

　　MSHKEY,1

　　vmesh,all

　　/PSYMB,ESYS,1 !顯示單元坐標系

　　esel,s,type,,2 !選中實體上表面的表面效應單元以方便加荷載

　　sfe,all,1,pres,,50 !在面內加Z向荷載，大小為50，荷載方向可通過值的正負控制

　　sfe,all,2,pres,,100 !在面內加X(jué)向荷載，大小為100

　　sfe,all,3,pres,,150 !在面內加Y向荷載，大小為150

　　/psf,pres,,2,0,1 !以箭頭方式顯示所加荷載

　　!如果已經知道荷載在整體坐標系內的方向失量為(0,1,1)，可以用如語句加該方向的荷載

　　sfe,all,5,pres,,100,0,1,1 !荷載值100后的三個數為方向失量

　　allsel,all

　　eplot

　　*********************************************************************

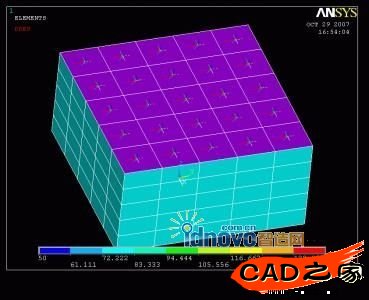

　　圖1 模型示意圖
