機械制造業是國民經濟的支柱產業。隨著制造業現代化的需要，正向高質量、高效率、低成本、柔性化和自動化方向發展。CAPP在計算機輔助設計與制造以及企業信息化建設中，起著重要作用。CAPP系統的應用，更是實現CAD/CAPP/CAM集成的關鍵。傳統的CAPP系統以零件為主要對象，強調對零部件幾何與工藝信息的獲取，和對零部件制造信息的輸出，但難以覆蓋產品的全部零件。交互式CAPP系統，根據工藝過程沒計的特點和工藝人員編制工藝時的思維模式，采取“以人為中心，人機結合”的原則，建立起人機結合的交互式CAPP系統。

　　1 交互式CAPP系統分析

　　1.1 系統特點分析

　　交互型系統是按照不同類型零件的加工工藝需求，以人機對話的方式，完成工藝規程設計的系統。工藝設計人員根據屏幕上的提示，進行人機交互操作，形成所需的工藝規程。它比綜合式CAPP系統更靈活方便，將一些經驗性強、模糊的、難確定的問題留給用戶，簡化了系統的開發難度，有可能開發出較通用的系統。

　　交互式CAPP系統與其他傳統CAPP系統相比，具有如下特點：

　　(1)開放性。軟件的結構開放，工藝人員可以根據不同的需要定義不同的工藝信息，建立工藝知識庫、工藝規則庫等。

　　(2)智能性。交互式工藝設計不應是單純的工藝表格填寫，而應是在數據庫技術支持下，以工藝知識庫，工藝規程庫為基礎，實現工藝設計的智能化、規范化和標準化。

　　(3)交互性。采用交互式技術，充分利用各種典型工藝知識和工藝數據庫，既可方便工藝設計，又能便于知識獲取。實現經驗的繼承應用，采用人機交互，把工藝人員綜合到整個系統中去，充分利用、發揮工藝人員的智能優勢。

　　1.2系統模型分析

　　交互式CAPP系統(又稱檢索式CAPP系統)。采用以人機交互為主的工作方式，操作人員在系統的提示引導下，回答工藝設計中的問題，對工藝過程進行決策。因此這種CAPP系統工藝過程設計的質量對人的依賴性很大。

　　(1)零件信息模型的建立。零件信息模型是計算機內部對零件信息的描述與表達方式，是計算機進行零件設計、工藝決策、工序尺寸鏈計算、工序圖生成、道具路徑規劃、NC程序生成以及加工過程仿真等的依據和核心。在這個模型中，要求能對零件信息進行輸入以及維護。

　　(2)工藝數據庫的建立。CAPP系統需要調用大量相關聯的工藝數據，工藝數據庫是CAPP系統的基礎平臺。交互式CAPP系統，又可以將傳統的零件工藝設計經驗保留下來，再根據具體的應用場所，對工藝進行編輯，從而形成零件實用的工藝。這就要求工藝數據庫的合理建立，工藝數據庫作為CAPP系統的支撐工具，它包含了工藝設計所需求的所有工藝數據和規則，從某種意義上說，生成工藝過程，可以看作是對工藝數據進行操作與管理的過程。

　　(3)工藝決策信息模型。工藝決策信息模型是工藝決策知識的一種表達結構。通過大量零件工藝規程的知識經驗建立一個工藝知識庫，通過成組技術把零件編碼分類，建立一個典型零件工藝規則庫，給出相應的工藝規則數據，建立一個計算機輔助工藝規則的決策系統。

　　(4)零件工藝信息模型。工藝信息模型是對CAPP系統各個設計階段的中間結果和最后的結果的描述與表達，是工藝文件的計算機內部表達形式，也是上述各個設計階段之間信息交換的依據。

　　在工藝信息模型中，可對不同的零件信息進行檢索，根據檢索出的標準工藝進行交互工藝的編輯，如添加、刪除、插入和移動某些工序等，從而形成的最終的實用工藝。

　　形成工藝文件后，能夠?qū)に囄募M(jìn)行審核、批準等流程方面的規范化，以及最終輸出由工藝過程卡和工序卡相結合的工藝文件。

　　(5)工具集管理。對交互式CAPP系統中所需的工具進行統一的管理，如刀具、工夾具、量具等。

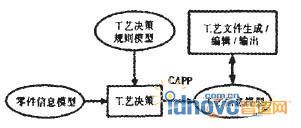

　　圖1 各種模型在工藝決策中的作用

　　1.3工作流程分析

　　(1)通過系統權限的建立，進行用戶和角色的設計。

　　(2)通過工藝知識庫的建立，綜合工藝標準庫和實例庫，最終形成工藝數據庫體系。

　　(3)通過零件信息多種匹配規則，檢索出符合的工藝信息。

　　(4)對零件工藝信息進行編輯，方式有刪除、添加、插人和移動工序或工步信息等，并保存編輯的零件工藝結果。

　　(5)對零件的最終工藝信息進行審核、標準化、會簽、批準，并最終輸出工藝文件用于指導生產加工。

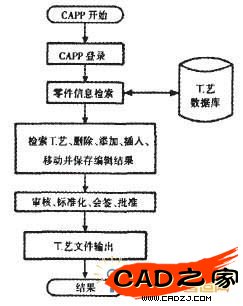

　　圖2 交互式CAPP系統工作流程圖

　　2交互式CAPP系統設計

　　2.1 系統結構設計

　　根據交互式CAPP系統的功能需求，可將系統分為6大模塊，分別為：系統用戶管理模塊;零件編碼管理模塊;工藝數據庫模塊;零件信息管理模塊;零件工藝管理模塊以及工具集管理模塊。系統總體結構如圖3所示。

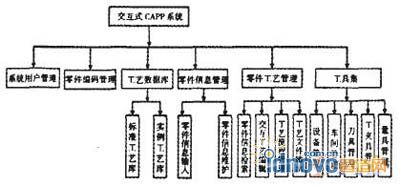

　　圖3 交互式CAPP系統結構圖

　　2.2系統功能模塊設計

　　2.2.1系統用戶管理模塊

　　主要管理交互式CAPP系統的操作用戶極其權限，這是系統能夠有效、穩定運行的保證。

　　2.2.2零件編碼管理模塊

　　根據成組技術，對零件進行分類編碼，形成零件的分類編碼管理系統。零件的分類編碼系統就是用數字、字母或符號對零件各有關特征進行描述和標識的—套特定的法則和規定。

　　2.2.3工藝數據庫模塊

　　工藝數據庫要能實現數據共享，即作為按不同性質建立起來的各個數據庫文件，必須能被任一決策規則訪問。

　　(1)標準工藝庫。存放典型零件的工藝。在零件編碼管理模塊中，對相似零件進行了分類編碼，則根據分類編碼，對某類典型零件進行工藝設計，并將其存放在標準工藝庫中。典型零件的工藝管理是整個CAPP系統的重要環節。而該環節中最主要的工作是文件的更新和補充。

　　(2)實例工藝庫。在輸出某個零件的工藝過程卡后，可對該零件的工藝保存入到實例工藝庫。當形成了實例工藝庫后，對于將來形成某個具體零件的工藝時，則可先到標準工藝庫中查找，若沒有，則可以到實例子工藝庫中查找，從而形成更精確的工藝。

　　2.2.4零件信息管理模塊

　　對零件信息進行管理，包括如下子模塊：

　　(1)零件信息輸入。零件信息屬性包括零件圖號、零件名稱、工藝路線號、產品和部件編號、毛皮類型、零件編碼等。

　　(2)零件信息維護。主要是實現對零件信息的刪除以及修改功能，以達到零件信息及時更新。

　　2.2.5零件工藝管理模塊

　　零件工藝管理模塊，主要是形成零件的具體工藝以及最終輸出工藝文件，主要包括如下子模塊：

　　(1)零件信息檢索。根據輸入的零件編碼信息，在工藝數據庫中檢索出該類零件的標準工藝。同時可實現對零件信息查詢等功能，其中包括模糊匹配、精確匹配以及復合式匹配。

　　(2)交互工藝編輯。在上個子模塊中，通過零件信息檢索出零件的標準工藝，則在該子模塊中，根據具體的零件應用，對標準工藝進行編輯，包括添加、刪除、插入和移動工序，從而形成該零件的加工工藝。

　　(3)工藝流程管理。對加工工藝過程卡進行審核、標準化、會簽以及批準等。

　　(4)工藝文件輸出。輸出工藝過程卡、工序卡以及工步卡等。

　　2.2.6工具集模塊

　　工藝數據及管理系統，工藝尺寸鏈的計算。包含了加工中要用到的各種工藝裝備(簡稱工裝)，主要設計包括如下子模塊：

　　(1)設備管理。主要實現對設備信息的管理，包括設備信息的增刪改等功能。

　　(2)刀具管理。主要實現對刀具信息的管理，包括刀具信息的增刪改等功能。

　　(3)工夾具管理。主要實現對工夾具信息的管理。包括工夾具信息的增刪改等功能。

　　(4)量具管理。主要實現對量具信息的管理，包括量具信息的增刪改等功能。

　　2.3概念模型設計

　　概念模型是現實世界的抽象反映。不依賴于具體的計算機系統，是現實世界的機器到機器世界的一個中間層次。最常用的概念模型是實體一聯系方法(Entity—Relationship Approach)。該方法用E—R圖來描述。因此，也稱實體一聯系模型，簡稱為E—R模型。

　　交互式CAPP系統中工藝設計的E—R圖如圖4所示。

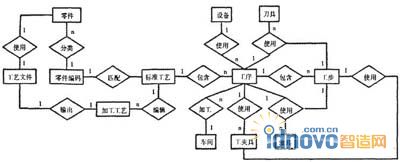

　　圖4 交互式CAPP工藝設計E—R圖

　　2.4開發工具的選擇

　　本系統設計為客戶端/服務器端的結構應用程序?？蛻舳瞬捎肕icrosoft Visual Studio.NET 2008作為前端開發工具，采用ADO數據庫訪問接口，后臺采用Microsoft SQL Server2005數據庫。系統運行環境為Windows XP。

　　(1)采用VS2008的優勢，在于擁有強大的集成開發環境，如可視化、交互式的開發環境，方便的程序跟蹤和調試環境。

　　(2)SQL Server2005數據庫具有完善的關系數據庫管理機制，支持大規模的數據運算，完全能夠滿足的數據處理要求。

　　(3)ADO(Active Data Object)對象模型是微軟公司提供的數據庫訪問接口，易于學習和編程，ADO具有大多數通用應用程序的功能集，使程序員能夠快速生成功能強健的應用程序。

　　3關鍵模塊的設計

　　3.1 編輯模塊的設計

　　交互式CAPP系統編輯模塊數據流程圖如圖5所示。

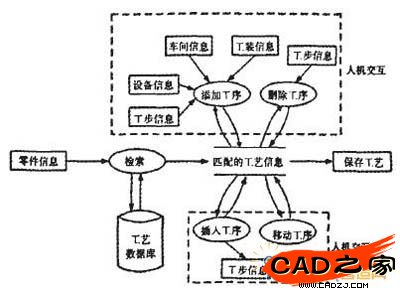

　　圖5 編輯模塊數據流程圖

　　根據零件信息，在工藝數據庫中檢索出工藝信息，其界面截圖如圖6。

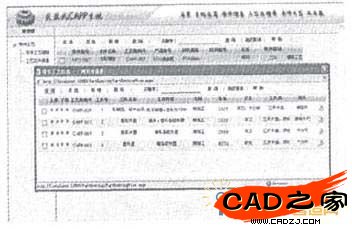

　　圖6 工藝信息檢索界面

　　由圖6可知，對予交互式CAPP系統，其交互式工藝編輯模塊設計如下。

　　3.1.1添加工序

　　針對零件的具體加工極其應用，增加某些工序，以及相應的工步信息，同時確定相應的加工設備、加工車間以及工裝信息，比如刀具信息(切削參數、切削速度等)、盒具信息以及工夾具信息等。在此注意的是，若對于某道工序，不需要添加工步，只有工序信息即可滿足加工要求，則其工裝信息等匹配在相應的工序條件下。

　　(1)僅對工序添加工步信息。對于標準工藝，各個工序均基本滿足要求，而此時只要對某道或多道工序添加工步信息，即可滿足要求。此時改動也較小，同時可提高制作加工工藝的效率，其界面截圖如圖7。

　　圖7 僅添加工步信息界面

　　(2)添加完整工序。完全添加工序信息，同時添加對應的工步信息。界面如圖8。

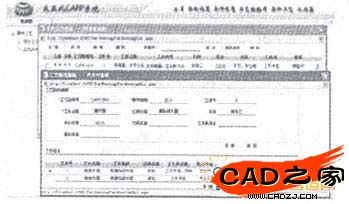

　　圖8 同時添加工序和工步信息界面

　　3.1.2刪除工序信息

　　對于某些不必要的工序信息進行刪除，與此同時刪除對應的工步信息。

　　(1)僅刪除工序中的工步。對于有些工序信息，僅需要?jiǎng)h除對應的某幾道或多道工步即可滿足加工要求。

　　(2)完全刪除工序信息。完全刪除工藝路線信息中的某道或多道工序信息，同時車間、設備以及工裝信息(刀具、工夾具以及量具信息)等都會被刪除。

　　刪除工序信息界面截圖如圖9。

　　圖9 刪除工序信息界面

　　3.1.3插入工序信息

　　在某兩個工序之間插入認為必要的工序。在插人工序信息尤其要注意加工順序，適當?shù)奈恢貌迦斯ば?，能使加工順序更完善。同時可提高加工的效率，比如兩次相近的加工工序，則可建加工換刀或量尺寸的次數。

　　3.1.4移動工序

　　通過界面上的上移和下移，按鈕圖標可以移動工序。移動工序時，更應注重設備以及工裝等的安排，合理的安排移動加工順序，也可提高工藝加工的效率。

　　交互式工藝的編輯模塊的設計中，采用人機交互的方法，在標準工藝的基礎上，有人為的來決定如何更改當前的工序，從添加工序、刪除工序、插入工序以及移動工序等多種編輯方式中選擇，從而形成加工工藝。其工作的程序流程圖如圖10。

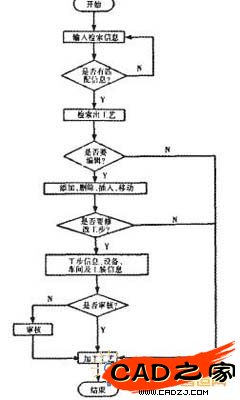

　　圖10 編輯模塊程序流程圖

　　3.2工藝文件設計

　　由以上交互式工藝設計零件的標準工藝，再通過添加、刪除工序或工步，以及插入及移動工序等方法，由工藝編輯模塊設計出零件的加工工藝。對于生成的加工工藝，進行工藝文件的流程管理，即通過審核、標準化、會簽以及批準等項的設置后，即可輸出工藝文件，其界面截圖如圖11。

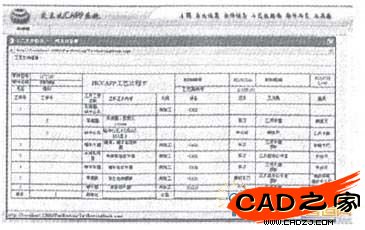

　　圖11 工藝文件設計界面

　　4結束語

　　交互式CAPP系統廣泛應用于國內各大中小型企業中。在實際應用中體現出了操作簡單、交互性強以及穩定性好等優勢，同時提高了工藝的設計質量和生產加工效率。利用基于ASP.NET的C﹟語言進行程序模塊開發，有較友好的工藝設計和交互界面，可方便地對零件的工藝信息進行編輯或保存。
