本文探討了大型裝配體管理與機械零件設計中的ThinkDesign相關應用。

　　作為歐洲著名的三維造型軟件，ThinkDesign以其強大、簡便、靈活的功能特性，贏得了世界各地眾多用戶的喜愛。落戶中國后，又迅速在國內蔓延開來。Extech最新推出的ThinkDesign 2009.1在用戶界面、硬件設備支持、系統安全、核心性能等方面均做出了較大改進，更加適合中國用戶的需求。

　　ThinkDesign廣泛適用于工業造型設計、通用機械設計、專業模具設計以及逆向工程等領域。下面結合具體實例，向大家介紹一下ThinkDesign在大型裝配體的管理、以及一般機械零件的設計方面的應用。

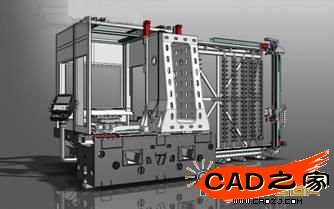

圖1 數控銑床

　　一、大型裝配體的管理

　　ThinkDesign提供了許多管理大型裝配體的方法與手段：快速的導航與定位、簡化表示、零部件的替換、干涉檢測等。

　　1、可視標簽

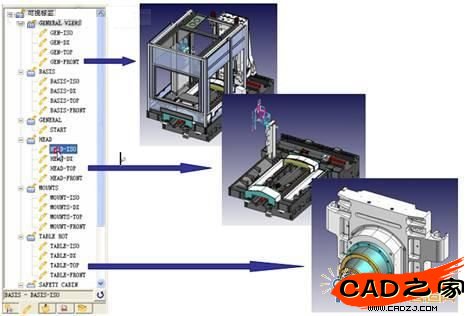

　　如圖2所示，可以通過“可視標簽”快速的導航與定位，方便迅速的在產品的不同狀態之間切換。

圖2 導航與定位

　　2、注解

　　ThinkDesign可以在產品的不同部位插入注解，將您的設計思路、審核意見等寫入注釋。既可以直接在注釋的參數框內輸入文字，也可以插入一個文本或鏈接。例如，可以將產品共性的要求放在一個文本中，在需要注意的地方插入注釋，而對于公司的整體性要求則可以放在公司的內部網頁上。

圖3 注解

　　3、爆炸裝配體

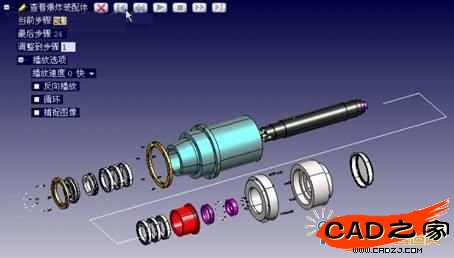

　　ThinkDesign可以方便的創建爆炸體，展示產品結構，也可以回放裝配體的分解與裝配過程。

圖4 爆炸裝配體

　　二、一般機械零件的創建

　　下面以機床主軸為例，簡要介紹一下在ThinkDesign中進行一般機械零件設計的流程。

圖5 主軸

　　1、草繪

　　1)單擊按鈕，切換到2D草繪環境。

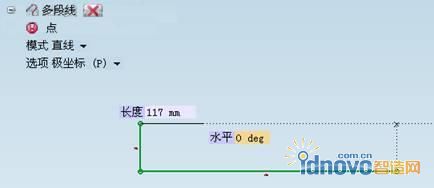

　　2)利用“多段線”命令繪制草圖。繪制過程中可以定量輸入線段的長度與角度。也可不顧及具體尺寸而先大致繪制草圖形狀，然后標注尺寸，精確調整草圖。

圖6 繪制草圖

　　3)使用各種繪圖命令完成整個草圖的繪制，完成后的結果如圖7所示。

　　2、創建旋轉實體

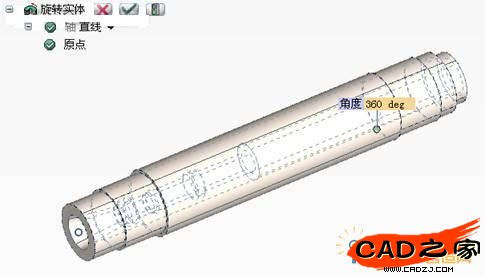

　　選擇剛剛草繪的草圖，單擊“旋轉實體”命令，圖形區將出現實體的預覽，單擊“確定”按鈕完成實體創建，如圖8所示。

圖8 選擇實體

　　3、添加孔特征

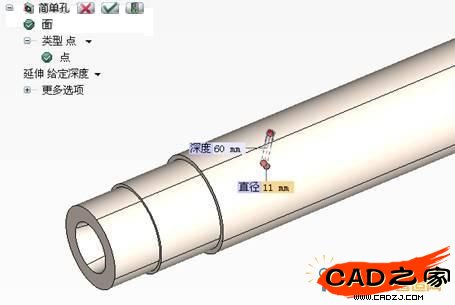

　　單擊“簡單孔”命令，在主軸表面選擇一個期望的點，在主軸壁上添加一個孔特征。如圖9所示。

圖9 添加盲孔

　　4、調整工作平面

　　工作平面是ThinkDesign的草繪基礎，在不同位置創建特征時需要調整工作平面的位置。單擊“W”鍵可以控制工作平面的顯示，單擊“Q”鍵可以切換工作平面的狀態。

　　單擊“Q”鍵，此時工作平面如圖10所示，這時可以通過拖動工作平面上的紅色坐標系的箭頭來調整移動的方向與位移量，通過拖動弧線可以調整工作平面的角度。

圖10 調整工作平面

　　5、其它特征的創建

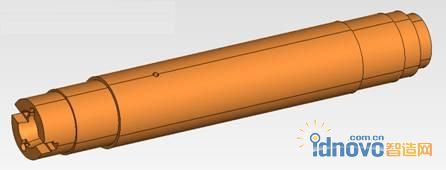

　　通過調整工作平面的位置、草繪草圖可以繼續向主軸添加特征。螺紋可以使用成型孔命令創建。最后完成的作品如圖11所示。

圖11 完后的主軸

　　6、ISM技術

　　ISM技術即交互建模技術，是ThinkDesign一項非常有特色的功能，它可以直接修改實體模型，而不必考慮其建模過程。本例中，在設計后期需要把主軸左端的螺紋沉槽刪除，可以使用傳統的參數化修改手段，先修改草圖，然后模型會自動更新，也可以使用ISM技術直接刪除不想要的結構。

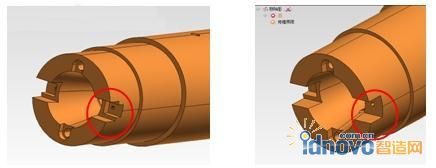

　　如圖12所示，沉槽的刪除是通過ISM技術的“移除面”命令完成。

圖12 刪除面

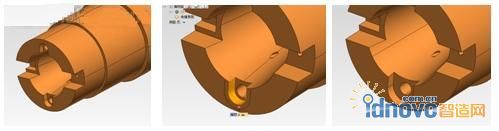

　　又如，半圓形沉槽需要擴大一些，也可以通過ISM技術來實現。如圖13所示，從左至右顯示的是對半圓形沉槽的處理過程。

圖13 偏移面

　　7、 創建工程圖

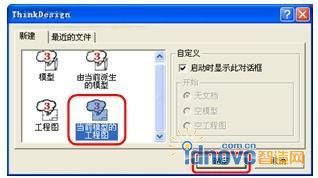

　　1)單擊標準工具欄上的“新建”按鈕，或單擊菜單命令“文件”/“打開”，在彈出的對話框中選“當前模型的工程圖”，如圖14所示。

圖14 新建對話框

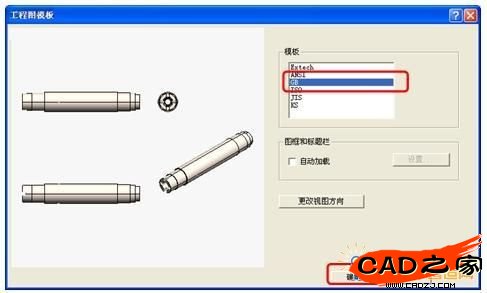

　　2)單擊“確定”按鈕，彈出“工程圖模板”對話框，如圖15所示，在“模板”選項區選擇“GB”，單擊“確定”按鈕，系統會切換到工程圖環境。

圖15 工程圖模板對話框

　　3)在工程圖環境下，選擇“插入”/“圖框和標題欄”，在圖形區左上角將出現如圖16所示命令選項列表，按圖16所示設置“尺寸”、“方向”、“比例”及“標題欄”。

　　4)單擊“確定”按鈕，在圖形區將出現如圖17所示工程圖。

　　下面可繼續添加尺寸、粗糙度、形位公差、注釋等內容，由于篇幅所限，不再贅述。

圖16 圖框和標題欄命令列表

圖17 上蓋工程圖

　　三、總結

　　前面介紹了ThinkDesign對于大型裝配體的管理以及一個機械零件的大致設計流程。ThinkDesign具有豐富的建模手段，在本例中使用了ISM技術，它是一種有別于傳統的修改方式，使得模型的修改更加直觀，尤其適用于無參模型的修改。除此之外。ThinkDesign還具有智能對象、GSM技術等高效的建模手段，這一切都是為提高用戶的工作效率而提出的。據悉，ThinkDesign2009.1將于今年4月正式與廣大用戶見面，其更多卓越、優秀的功能，正等待廣大用戶在實際應用中去發現和開拓。
