Delcam Fixture用于渦輪葉片的修復

　　自適應加工技術主要適用于由于過熱，振動疲勞，熱應力等原因造成的葉片掉塊，疲勞損傷，葉片榫齒疲勞斷裂等物理性損傷。一般來說，修復這類葉片主要分兩大步驟：第一，焊接;通過各種焊接技術在損壞的葉片上焊接上一塊同材料毛坯。第二，加工;通過數控加工機床對焊接上去的毛坯進行加工，使其完美地與原葉片成為一體，完成修復工作。

　　Delcam 的 Delcam Fixture 軟件主要應用于第二步的加工中。下面簡單介紹一下其工作步驟：

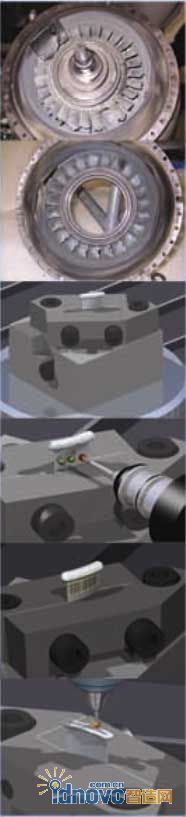

　　1，把已焊接毛坯的葉片裝夾在加工中心的卡具上，并不要求對齊某種基準。

　　2，用安裝在機床上的觸發式測針探測葉片的實際形狀。這里主要有兩個目的：

　　1)探測這個葉片的實際形狀(通常修復葉片是沒有葉片原始 CAD 數據的)。

　　2)找到葉片在加工中心的實際位置，為軟件對齊刀路做準備。

　　3，構造現有葉片的實際形狀。通過這一步來構造現有葉片的 CAD 數據，為加工提供 CAD 依據。如果有原始的葉片 CAD 數據的話，我們可以通過變形原始的 CAD 形狀成探測后的實際形狀。如果沒有，我們可以通過探測的點的數據構造一個新的葉片形狀。

　　4，如果 CAD 數據是通過變形原始 CAD 的方法獲得，我們可以針對新的葉片形狀應用分批處理 PowerMILL 的加工路徑。如果我們應用構造的新的曲面，則可以執行一組新的批處理加工路徑。

　　所有上述步驟加工中心都可以在 Delcam Fixture 軟件的命令下自動完成，實現自適應加工。

　　據統計，中國每年約有 600 萬美元的葉片修復需求，而能夠完成葉片修復的公司少之又少，市場潛力巨大。 Delcam 的 Delcam Fixture 軟件不僅提供了計算機輔助葉片修復的先進技術，更重要的是為更多的航空飛行器零配件修復廠家提供了擴大生產能力的空間，使他們能獲得更多效益。
