用PROE數控自動編程的詳細圖文操作步驟

時間:2014-06-17 10:46:47 來源:未知

很多人想知道怎樣利用PROE軟件進行數控自動編程，作者在這里詳細介紹了具體的操作步驟和方法，希望對大家有所幫助。

工具：
PROE軟件（這里以PROE的creo1.0版為例）
PROE零件圖（需帶有坐標系）

打開PROE軟件

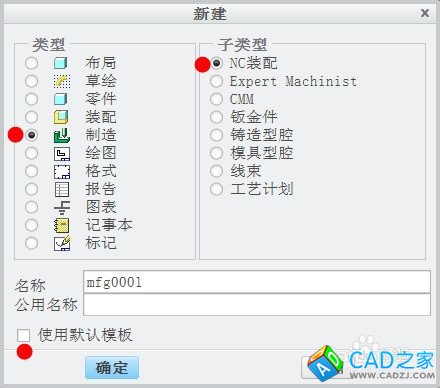

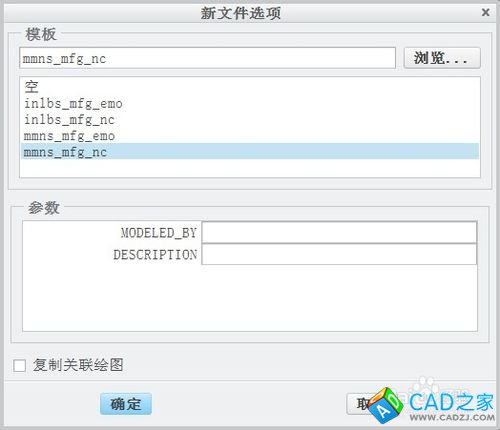

新建一個【制造】文件，不使用默認模板，點擊【確定】之后，選擇最后一個模板，再次【確定】。
裝配參考模型

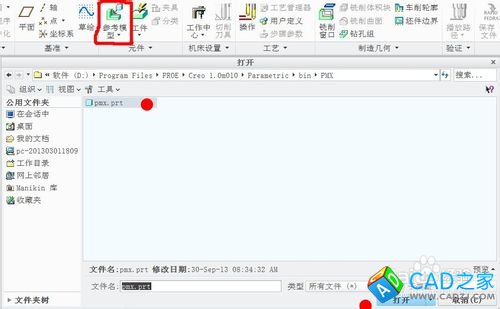

點擊上方菜單中的【參考模型】，導入你所準備的零件圖，元件放置選擇【默認】，然后點擊【對號】確認。
創建自動工件

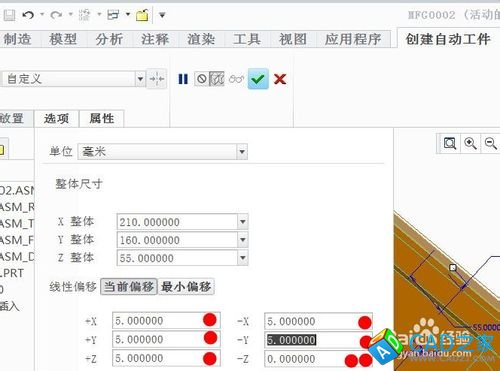

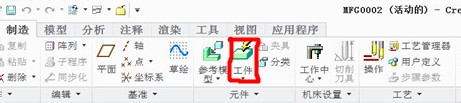

點擊上方菜單中的【工件】命令，設置合適的偏移值，但要注意【-Z】為零，然后確認。
創建銑床

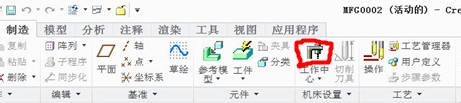

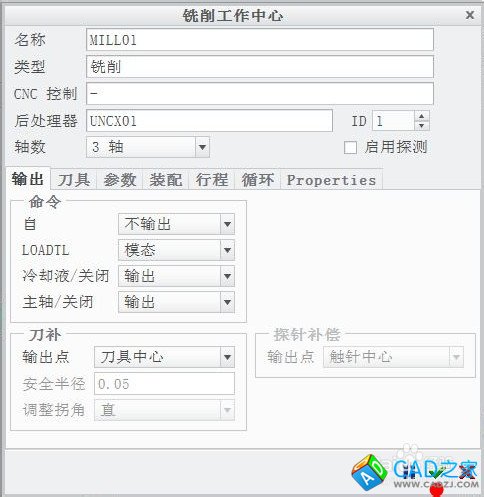

點擊上方菜單中的【銑床】命令，創建銑床，使用軟件默認的配置，不用修改，直接點擊【確定】。
創建操作

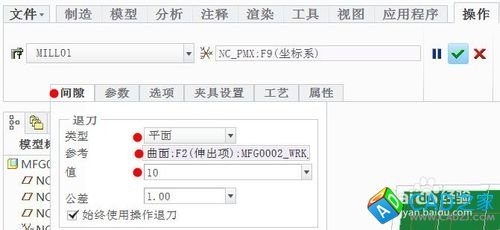

點擊上方菜單中的【操作】命令，選擇合適的坐標系，并設置【間隙】，選擇上表面為參考，設置合適的參數，然后確認。（依次如下圖）
創建銑削窗口

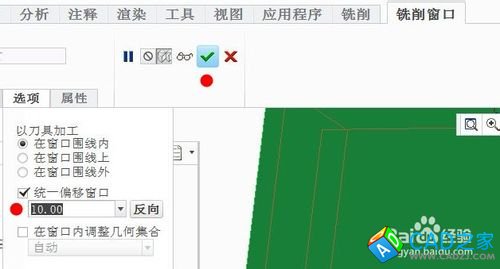

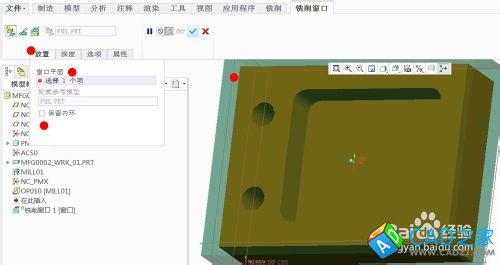

點擊上方菜單中的【銑削窗口】命令，打開【放置】子菜單，選擇毛柸上表面為窗口平面，不保留內環，然后打開【選項】子菜單，輸入合適的偏移值，然后確認。
創建兩個孔的基準軸

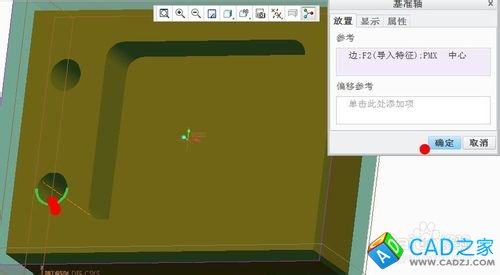

點擊上方菜單中的【軸】命令，選擇孔的一條邊，創建一個基準軸，點擊【確定】，重復上述操作，創建另一個孔的基準軸。
創建鉆孔組

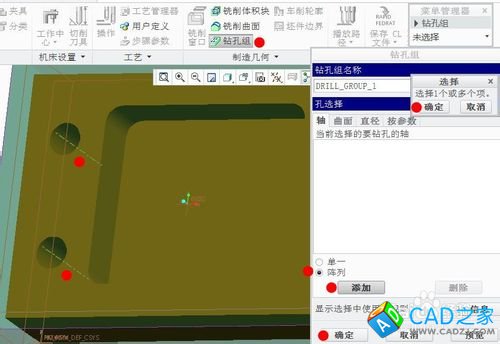

點擊上方菜單中的【鉆孔組】命令，依次點擊【創建】、【陣列】、【添加】，按【ctrl】鍵選擇兩個軸，點擊【確定】、【確定】、【完成】，即創建了鉆孔組，在后續的鉆孔加工時作為基準。
粗加工

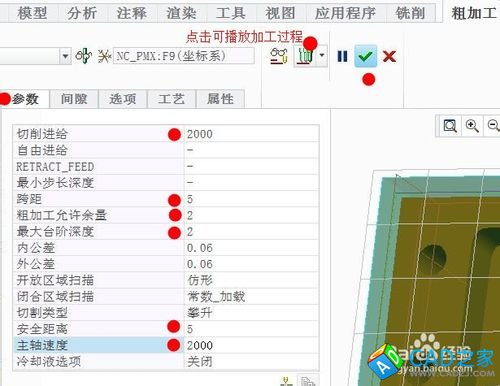

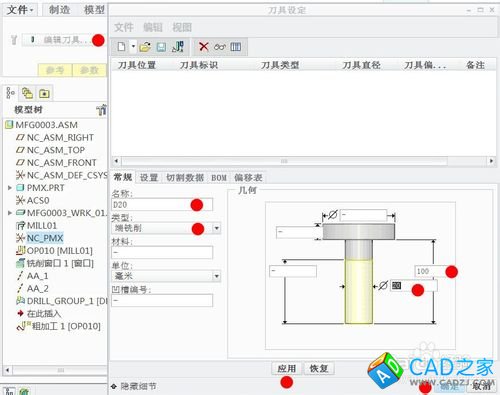

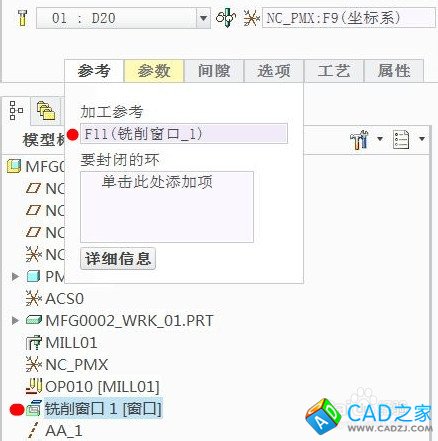

從最上方切換到【銑削】菜單，點擊【粗加工】命令；首先編輯刀具，設置合適的刀具參數，點擊【應用】、【確定】完成刀具創建；然后設置【參考】，選擇【銑削窗口1】為銑削參考；然后設置【參數】，在彈出的列表中填入合適的數值，打鉤確認。（依次如下圖）
重新粗加工----用于加工粗加工未加工到的表面

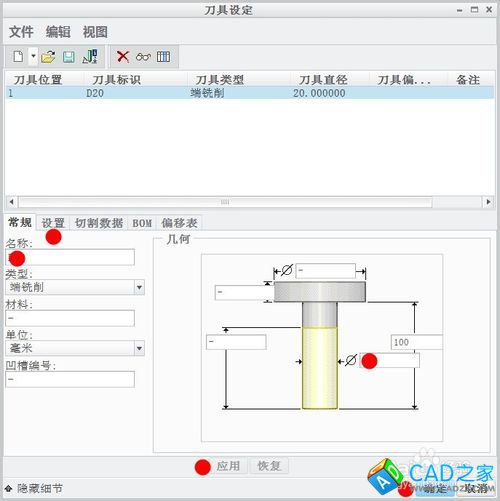

點擊上方菜單中的【重新粗加工】命令，重新編輯一把直徑較小的刀具，點擊【設置】刀具號為【2】，點擊【應用】、【確定】完成刀具創建；然后設置合適的【參數】，打鉤確認。
腔槽加工

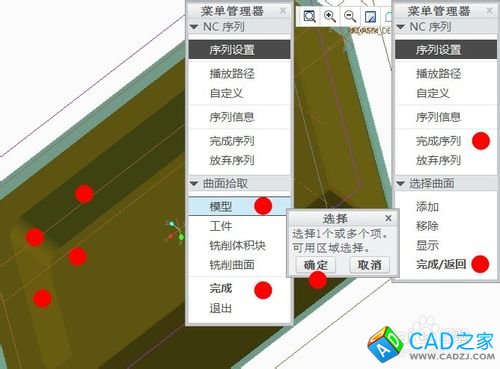

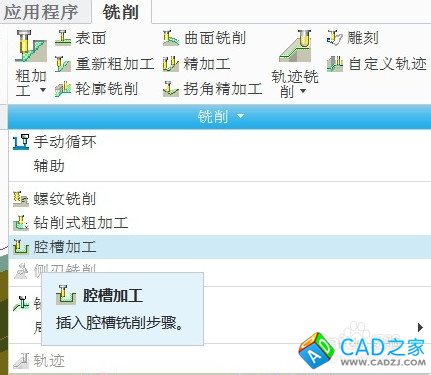

點擊【銑削】下拉菜單中的【腔槽加工】命令，選中【刀具】、【參數】、【曲面】，點擊【完成】，然后分別進行設置，設置【曲面拾取】時的操作順序依次為【模型】、【完成】、【按ctrl鍵選擇腔槽底面及四周】、【確定】、【完成/返回】，最后點擊【完成序列】，完成對腔槽加工的設置。（依次如下圖）
表面銑削

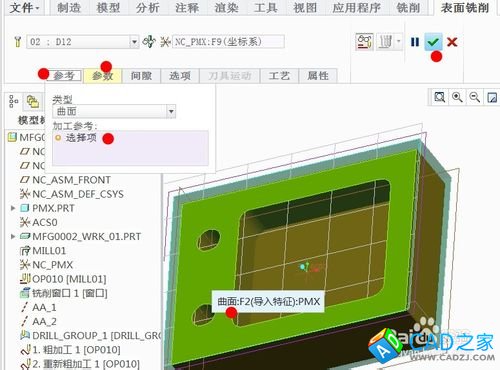

點擊上方菜單中的【表面】命令，設置【參考】，選擇上表面為加工參考，然后設置【參數】，打鉤確認。
輪廓銑削

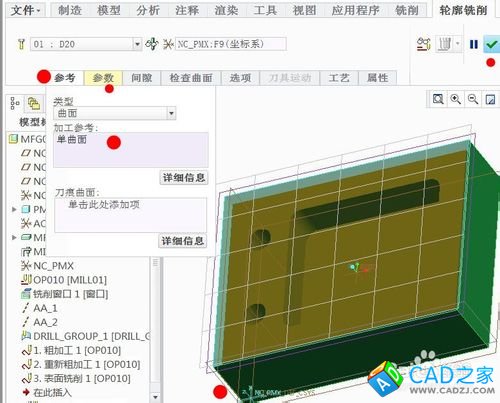

右擊左側的模型樹中的毛柸將毛柸隱藏，然后點擊上方菜單中的【輪廓銑削】命令，設置【參考】，選擇四周表面為加工參考，然后設置【參數】，打鉤確認；取消毛柸隱藏。
鉆孔

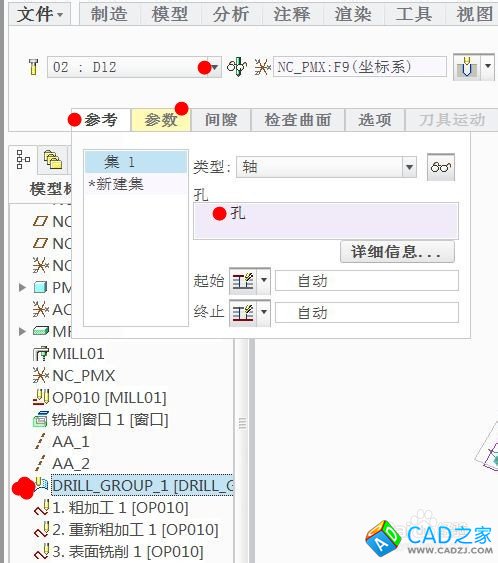

點擊上方菜單中的【標準】命令，先點擊【刀具編輯】，設置一把直徑為20mm的鉆頭Z20，設置刀號為3；設置【參考】，依次點擊【孔】、孔系；然后設置【參數】，打鉤確認。
生成NCL文件

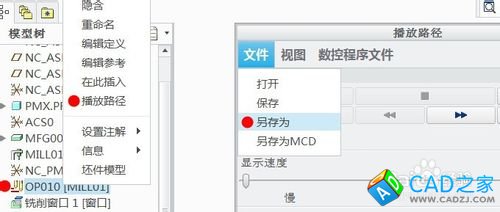

右擊左側模型樹中的【OPO10】，依次點擊【播放路徑】、【文件】、【另存為】、【確定】，將NCL文件保存；關閉播放路徑窗口。
對NCL文件進行后處理

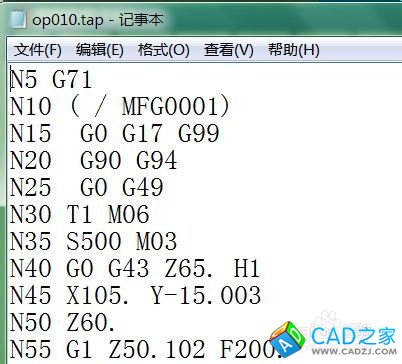

點擊上方菜單中的【對NCL文件進行后處理】命令，打開上一步生成的NCL文件，點擊【完成】，開始運行；然后點擊【P12】，開始運行；關閉信息窗口；從【我的電腦】中打開NCL文件的存放目錄，找到拓展名為【.tap】的文件，用記事本打開，即為加工該工件G代碼。（依次如下圖）
