怎樣對在組件創建的特征加上三個原始的基準平面？

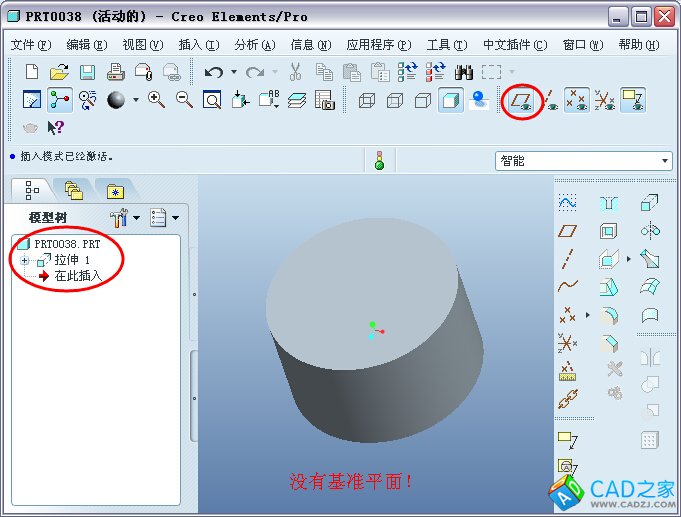

在組件下用的方法是：新建零件——實體——創建特征，通常用這方法建的零件時沒有基準面（如圖1），用插入模式方法，將那特征移上再移下去，但不能移，沒法解決，那如何在此零件上加上三個原始基準平面呢？
如圖1：
如何給在proe組件中創建的零件加上三個原始的基準平面？

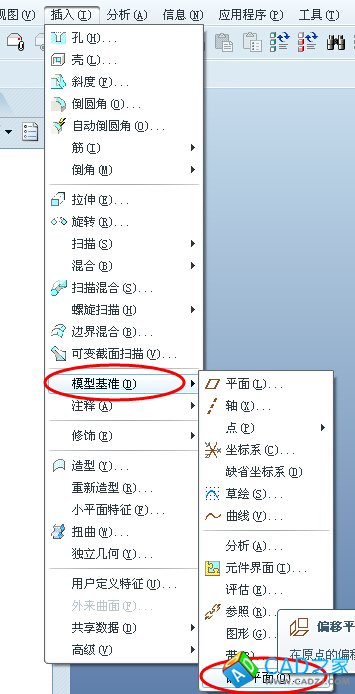

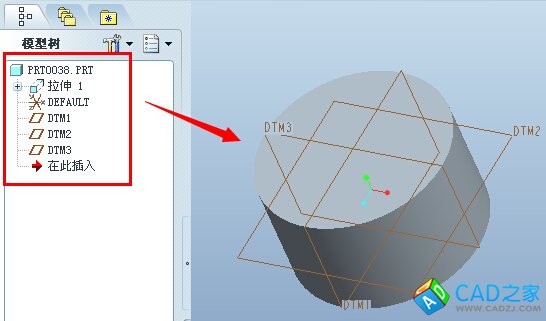

具體方法：打擊【插入】——【模型基準】——【偏移平面】——分別輸入【x】【y】【z】軸的坐標值，如圖
