Proe5.0旋轉命令怎么用的圖文講解

時間:2014-06-20 08:44:33 來源:未知

proe5.0的旋轉與proe4.0的旋轉還是有區別的，下面給大家講述下proe5.0旋轉命令怎么用。

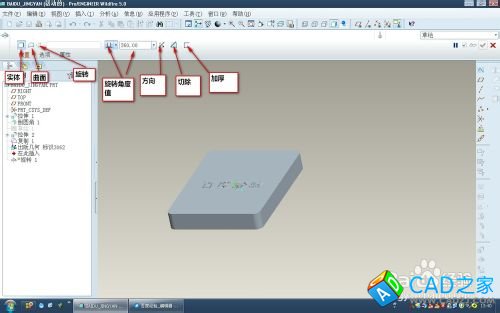

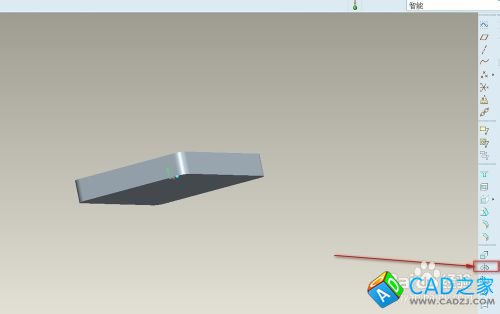

左鍵點擊“旋轉命令”。認識下各個的作用。

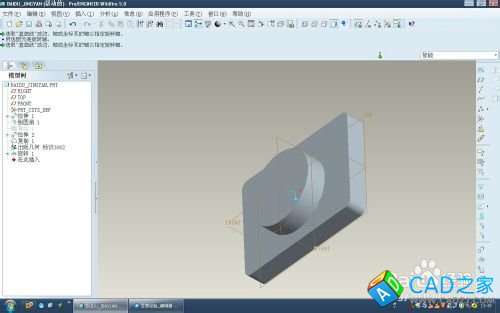

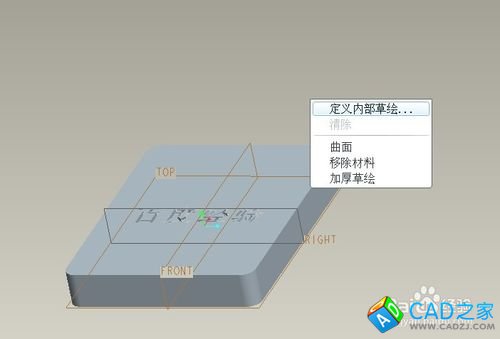

鼠標右鍵長按-選擇“定義內部草繪”。

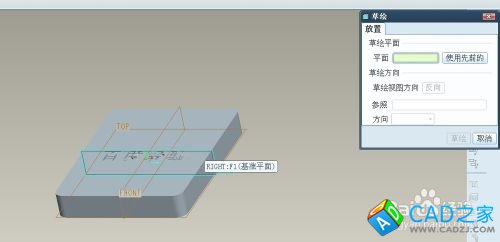

選擇“參考平面”，你需要的旋轉的界面，點擊“草繪”

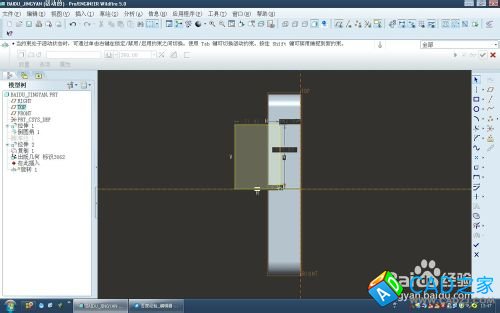

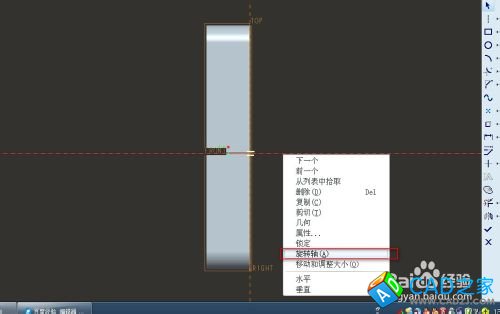

繪制截面。右鍵-選擇“中心線”進行繪制旋轉軸。繪制中心線完成后，右鍵-選擇“旋轉軸”（這個步驟如果省略，需要在3d圖里指定旋轉軸）

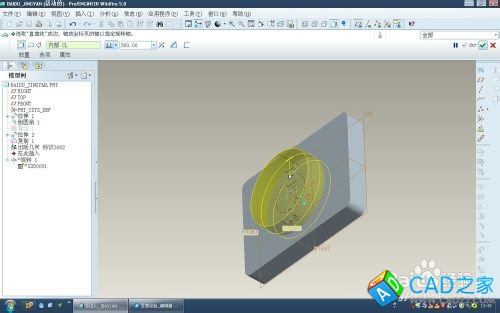

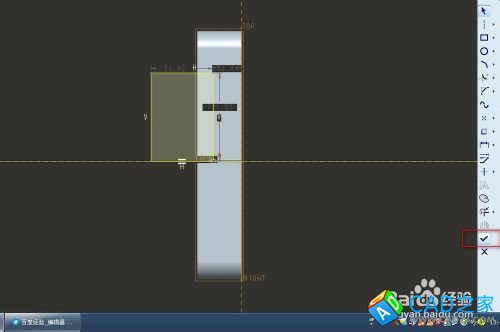

繪制一個截面，截面必須封閉才能旋轉。如果不封閉，實體可以選擇加厚。
