“整理”(Clean) 命令使用形狀修正算法。使用此命令可修正多面數據的三角形。整理多面幾何使多邊形曲面符合由原始點集確定的形狀。此命令可根據所選模式移除凹痕、平滑圓柱部分或銳化邊。

　　整理多面幾何

　　單擊，或單擊“小平面”(Facets)>“整理”(Clean)。選取要整理的區域。如果未選取區域，則對整個模型執行此操作。

　　“整理”(Clean) 對話框打開。

　　選取整理多面幾何的模式。

　　自由形狀 (Free-form) - 如果多面曲面表示自由或有機形狀，則相對于曲面曲率整理并平滑曲面幾何。

　　機械 (Mechanical) - 如果多面曲面表示機械形狀或棱柱形狀，則整理幾何時保留銳邊和尖角。

　　單擊“確定”(OK)。

　　示例：整理多面幾何

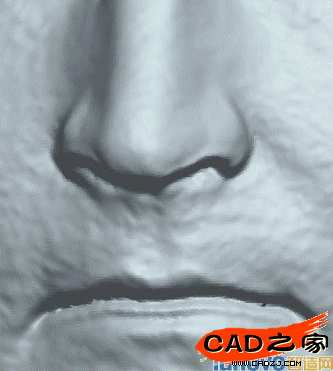

　　下圖顯示執行“整理”(Clean) 命令前的多面曲面。

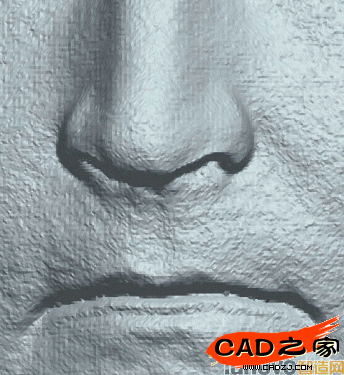

　　下圖顯示使用“整理”(Clean) 命令、“自由形狀”(Free-form) 選項后的多面曲面。

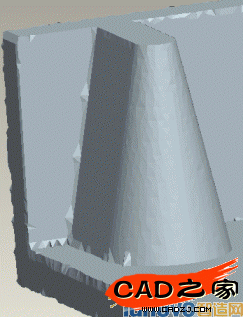

　　下圖顯示使用“整理”(Clean) 命令、“機械”(Mechanical) 選項前的多面曲面。

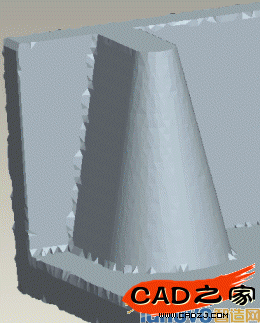

　　下圖顯示使用“整理”(Clean) 命令、“機械”(Mechanical) 選項后的多面曲面。

　　分樣小平面

　　單擊，或單擊“小平面”(Facets)>“分樣”(Decimate)。“分樣”(Decimate) 對話框打開。

　　在“保留百分比”(Percentage To Keep) 框中，鍵入要保留的原始點的百分比值。

　　要在分樣時相對于周圍的小平面固定分樣小平面的邊界，請單擊“固定邊界”(Fix Boundary) 復選框。在邊界包含拐角或要保留的特征線時，這非常有用。

　　單擊“確定”(OK)。“分樣”(Decimate) 命令可減少三角形的數量，而不會損壞曲面的完整性或細節。

　　示例：使用分樣命令

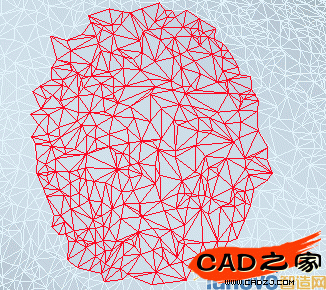

　　下圖顯示一個多面曲面和要進行分樣的選定小平面。

　　下圖顯示對選定小平面使用"分樣"(Decimate) 命令進行處理，其小平面數量減少到原數量的 60% 后的結果。

　　下圖顯示對選定小平面使用"分樣"(Decimate) 命令進行處理，其小平面數量減少到原數量的 25% 后的結果。
