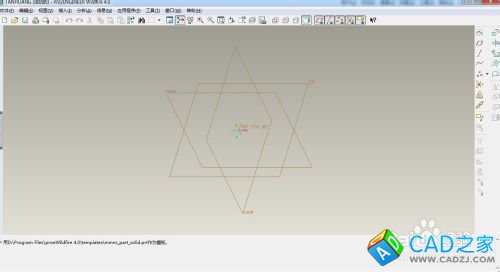

打開軟件 新建零件文件。
-

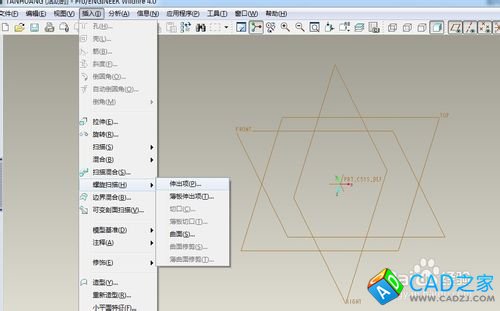

再選擇插入->螺旋掃描->伸出項
-

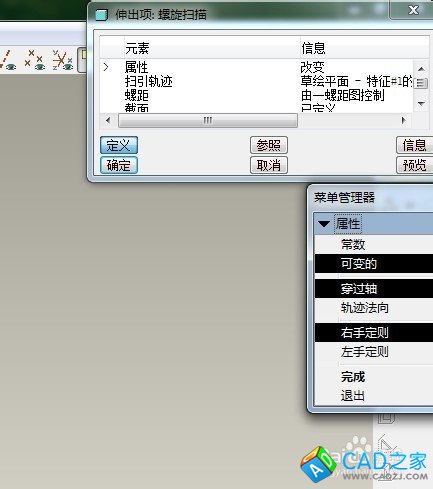

選擇可變的 確定后
-

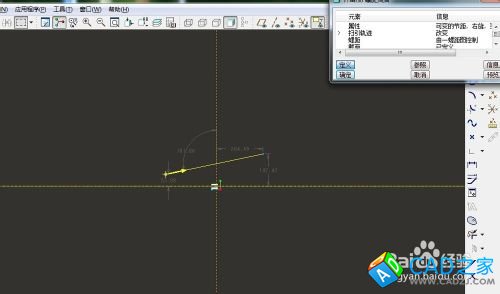

進入螺旋掃描界面，畫一條中心線和一條螺旋掃描的輪廓直線 確定后
-
輸入開始螺距 和結束螺距
-
進入截面 畫一個圓 （直徑不要大于螺距）
-

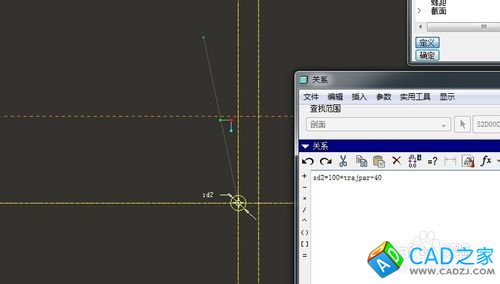

關鍵的一步，打開工具-》關系 在關系里輸入sd2=100*trajpar+40
sd2是你剛畫的圓的id參數 40是開始圓的大小，140是結束圓大小。
-
確定后 確定再確定后就出現了
Proe參數畫變線徑變截面變節徑螺旋物
