關于模擬動畫的教程實在太少了，抽點時間寫個簡單的教程，不對之處還請高手多多指正~~~~~~~~~

　　以這個蝴蝶閥為例吧~~~

　　這是結果，模擬裝配動畫~~~~~~

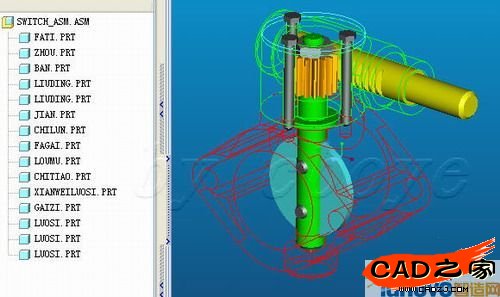

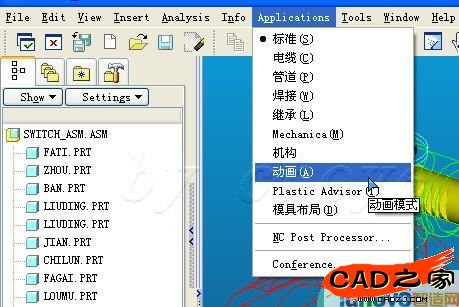

　　好了，開始吧，先打開裝配文件(switch.asm.neu.1),可把文件拖到proe，用asm方式打開，注意得重新用連接的方法裝配，然后切換到動畫

圖1

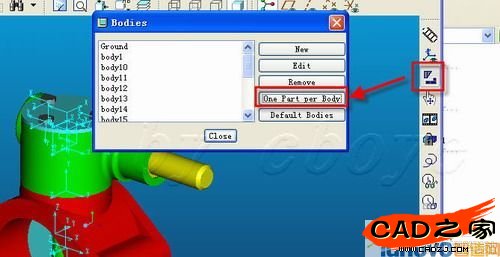

　　第一步，先把所有零件各自設為一個body(注意，這里只做裝配動畫，所以用這個方法最簡單，若動畫里同時要用到仿真則不能用這個)

圖2

　　接下來就是拍照，即記下零件之間的相對位置，注意順序應相反過來~~~

圖3

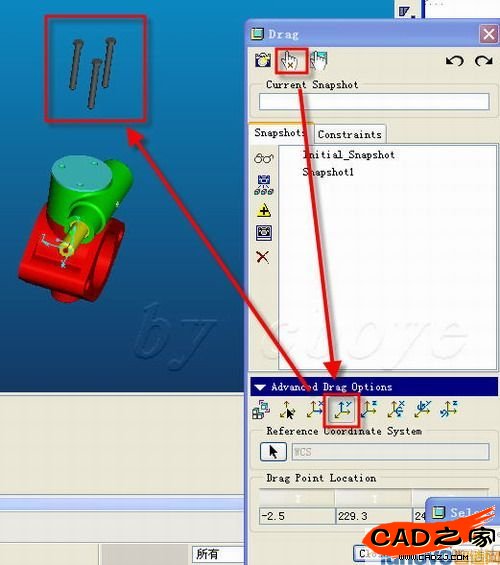

　　用小手拖動零件到合適的位置，注意順序

圖4

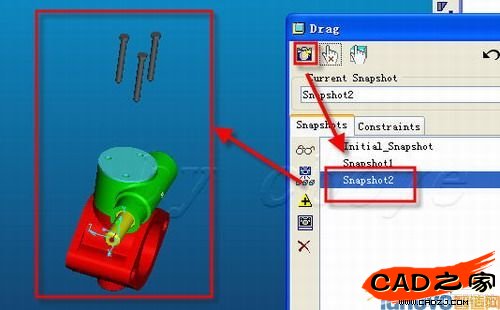

　　拍個照~~~~~~~~

圖5

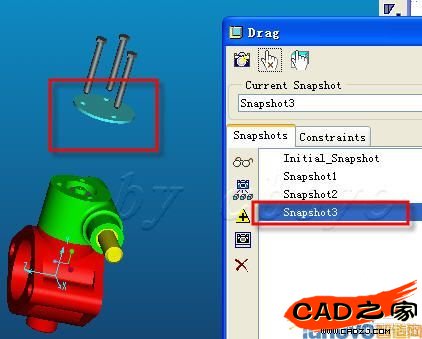

　　重復以上兩個步驟，拍下倒數第二個零件的位置~~~~~~~

圖6

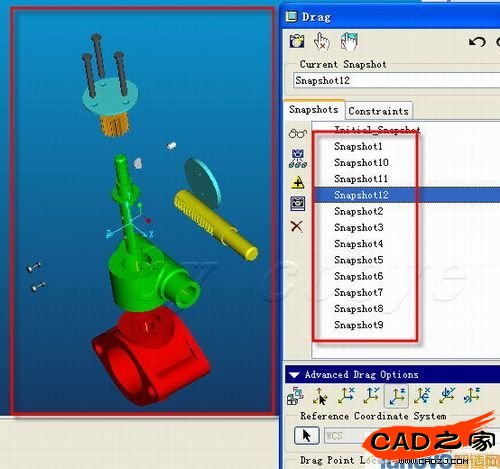

　　同理，將所有零件都拖出來，并拍下照

圖7

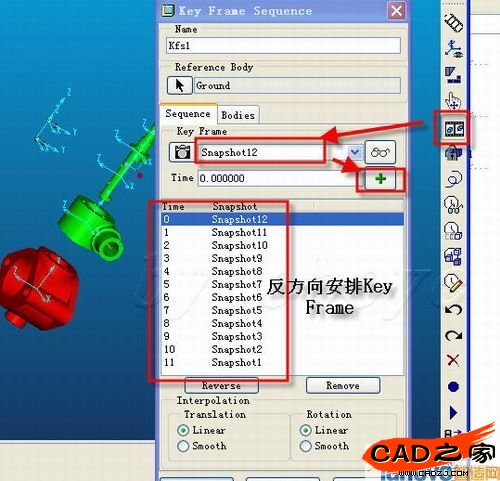

　　接下來就是插入Key Frame了，注意順序要相反過來哦~~~~~

圖8

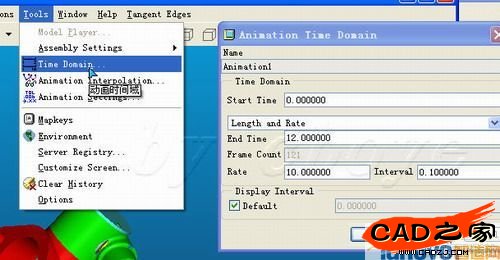

　　可能要改一下動畫時間

圖9

　　最后，運行動畫~~~~

圖10
